Model Studio CS Компоновщик щитов

Программа предназначена для проектирования и конструирования щитов, пультов, шкафов. (марки ЭС, ЭХЗ, ЭК1, ЭК2, ЭН, ЭОО, А, СОП, ЭМ1, ЭМ2, ЭО, СС, ОПС). Инженерный программный комплекс для автоматизации процесса компоновки шкафов любой сложности. Система позволяет проектировать как единичные, так и составные щиты, состоящие из единичных щитов и вспомогательных элементов.

Протестировать

Основной функционал

База данных оборудования, изделий и материалов

База данных оборудования, изделий и материалов Model Studio CS Компоновщик щитов встроена в среду проектирования и не требует вызова дополнительных программ. Она содержит щиты, фасадные и внутрищитовые приборы, детали крепления, кабели, провода и т.д.

Инженер, использующий Model Studio CS Компоновщик щитов, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность без вставки в чертеж посмотреть, как выглядит объект, и (тоже без вставки) получить полную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие данные, необходимые для принятия решения.

Трехмерная компоновка щитов

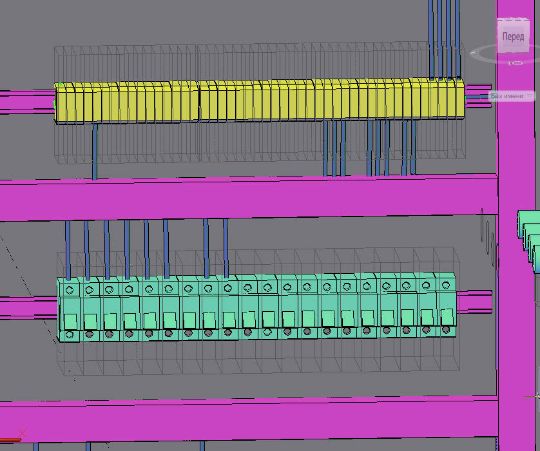

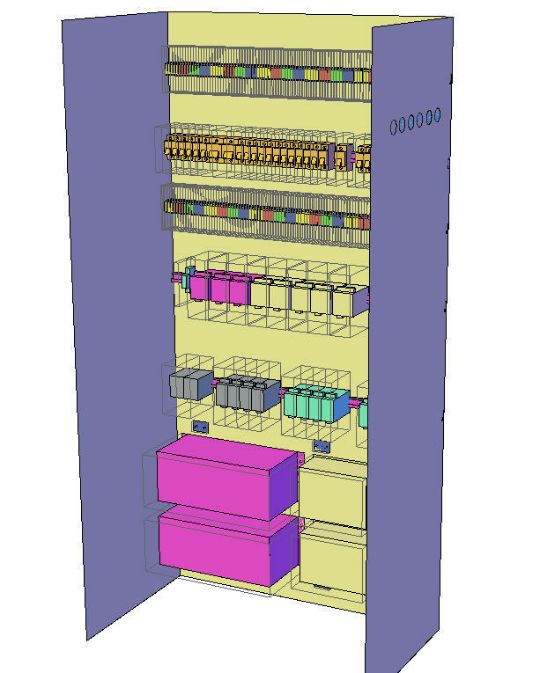

Model Studio CS Компоновщик щитов обеспечивает проектирование щитов как на развертке, так и в трехмерном виде. Удобные функции редактирования позволяют:

автоматически выбирать для внутрищитовых приборов их крепление (рамки, рейки и т.д.);
выравнивать приборы и аппараты по вертикали, горизонтали, относительно осевой линии, левого края и т.д.;
автоматически проставлять для фасадных приборов рамки и корректировать их расположение относительно прибора;
задавать несколько однотипных приборов в ряду с автоматизацией формирования монтажных единиц или проектных позиций;
устанавливать расстояние для уже скомпонованных приборов или аппаратов по горизонтали или вертикали относительно любой стороны;
осуществлять быстрый поиск по базам фасадных или внутрищитовых приборов.

Трассировка проводов внутри щита

Программный комплекс Model Studio CS Компоновщик щитов позволяет выполнять трехмерную трассировку проводов как внутри щита, так и между смежными или составными щитами. Разводка проводов по кабельным коробам может осуществляться как в автоматическом, так и в ручном режиме. В процессе трассировки проверяется емкость кабельных коробов. Инструменты трассировки снабжены системой оповещений, позволяющей выяснить причину, по которой данный провод или кабель не прокладывается по указанному коробу. На основании выполненной трассировки можно в автоматическом режиме получать кабельные журналы и спецификации на кабели, провода, короба.

Проверка модели на коллизии

Model Studio CS Компоновщик щитов позволяет выполнять все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушения предельно допустимых расстояний.

В базе данных для каждого прибора заложена монтажная зона, в пределах которой программа запрещает размещать другие приборы и оборудование.

Система проверки коллизий обеспечивает возможность анализировать расстояния между приборами, оборудованием, конструкциями, кабелями и другими объектами Model Studio CS.

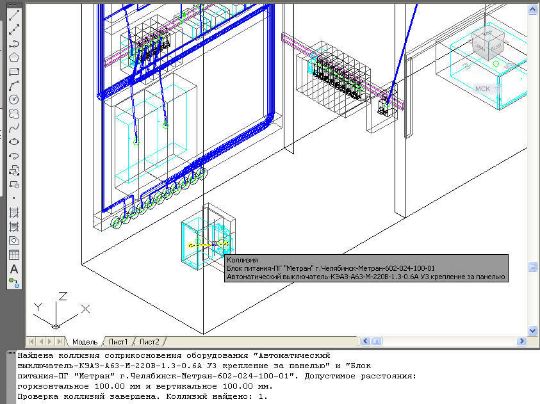

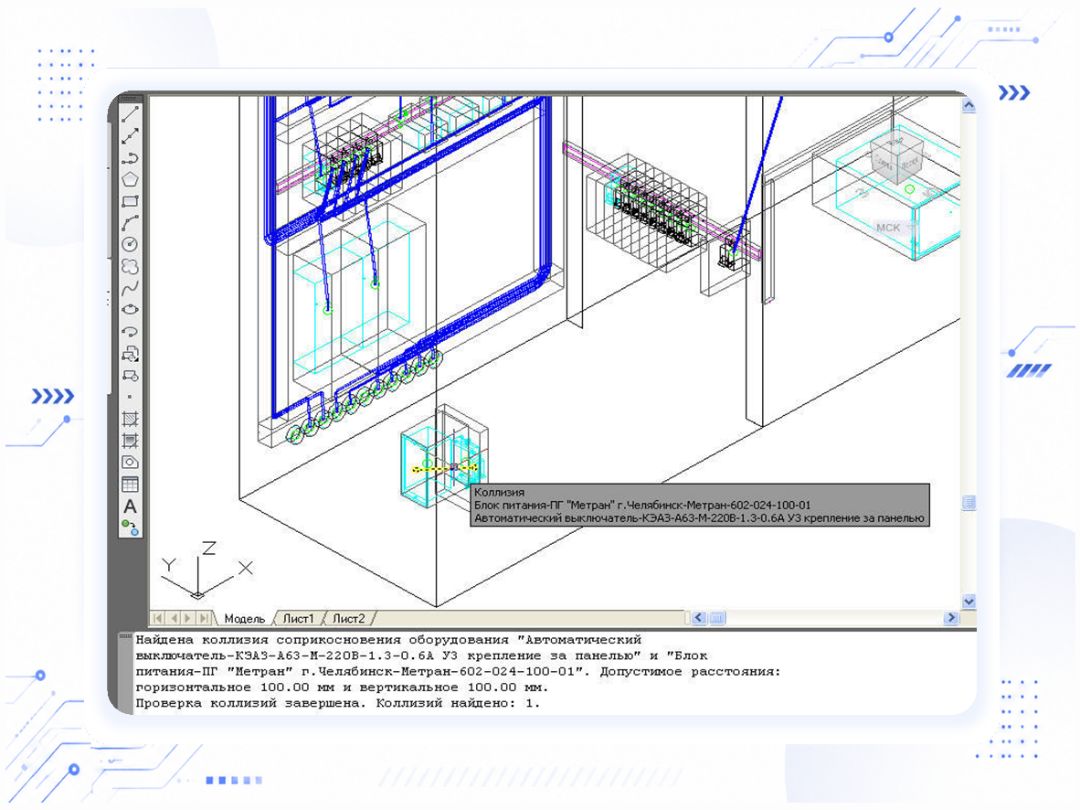

Такая проверка возможна в любой момент, как только проектировщик сочтет ее необходимой. По факту обнаружения коллизий Model Studio CS Компоновщик щитов составит отчет в виде таблицы и покажет все нарушения на трехмерной модели, где их можно оперативно исправить.

Генератор чертежей

При оформлении проектных документов используются средства формирования видов и разрезов, подсистема автоматической простановки позиций, размеров и выносок, а также другие инструменты. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов и планов чертежа — для этого применяется специальный Мастер, который обеспечивает возможность создавать, хранить, импортировать и экспортировать профили простановки размеров.

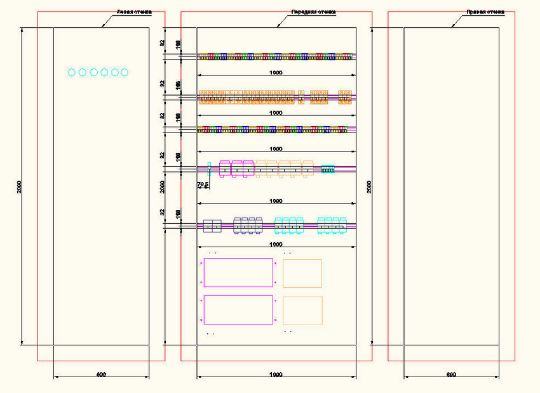

Автоматическая генерация чертежей средствами Model Studio CS Компоновщик щитов позволяет значительно сократить сроки выпуска документации: чертежей общего вида панелей щита, чертежей вида с монтажной стороны, чертежей фигур-вырезов в фасадных панелях щитов.

Спецификация и другие табличные документы

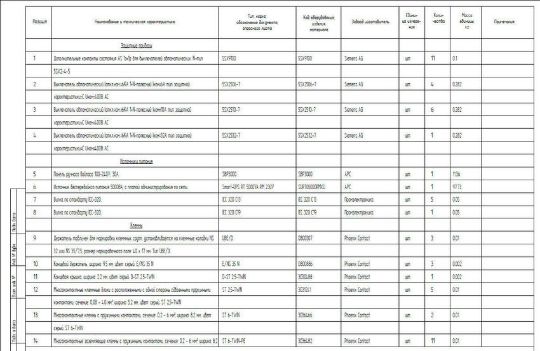

Model Studio CS Компоновщик щитов автоматически формирует и подготавливает к печати широкий спектр спецификаций и табличных документов, таких как заказная спецификация, спецификация оборудования, изделий и материалов по отраслевым стандартам, ведомость трубопроводов, экспликация оборудования (перечень оборудования), отчеты о коллизиях и другие документы, необходимые при проектировании и при выпуске проектно-сметной документации.

Автоматически составляются спецификации, экспликации и ведомости, включенные в комплект поставки Model Studio CS. Кроме того, пользователю предоставлена возможность самостоятельно добавлять и редактировать формы табличных документов.

Model Studio CS Компоновщик щитов позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования. Он располагает большими возможностями и в то же время предлагается по очень привлекательной цене: комплекс доступен как проектному институту, так и проектировщику, работающему дома.

Узнать стоимость

Преимущества продукта

Удобная среда проектирования

Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

База данных оборудования, изделий и материалов

Стандартная библиотека поставляемая в составе дистрибутива включает:

оборудование;
детали трубопроводов и арматуру;
опоры трубопроводов;
детали уплотнения (прокладки и т.д.);
детали крепления (болты, гайки и т.д.);
строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).

Обновление базы данных через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

Интеграция с документооборотом

Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.

Интероперабельность с любыми BIM-моделями

Model Studio CS имеет встроенные средства импорта и экспорта данных:

качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
совместимость с любыми моделями в формате DWG;
прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
импорт из Intergraph Smart3D через SAT и CSV;
импорт из AVEVA PDMS через RVM и ATT;
импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
другое ПО…

Поддержка формата IFC

Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:

гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.

Легкий переход с 2D на 3D проектирование

Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Полноценное решение

Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.

Используйте на всех стадиях

Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.

Model Studio CS лучше зарубежных аналогов

В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.
