Model Studio CS Открытые распределительные устройства

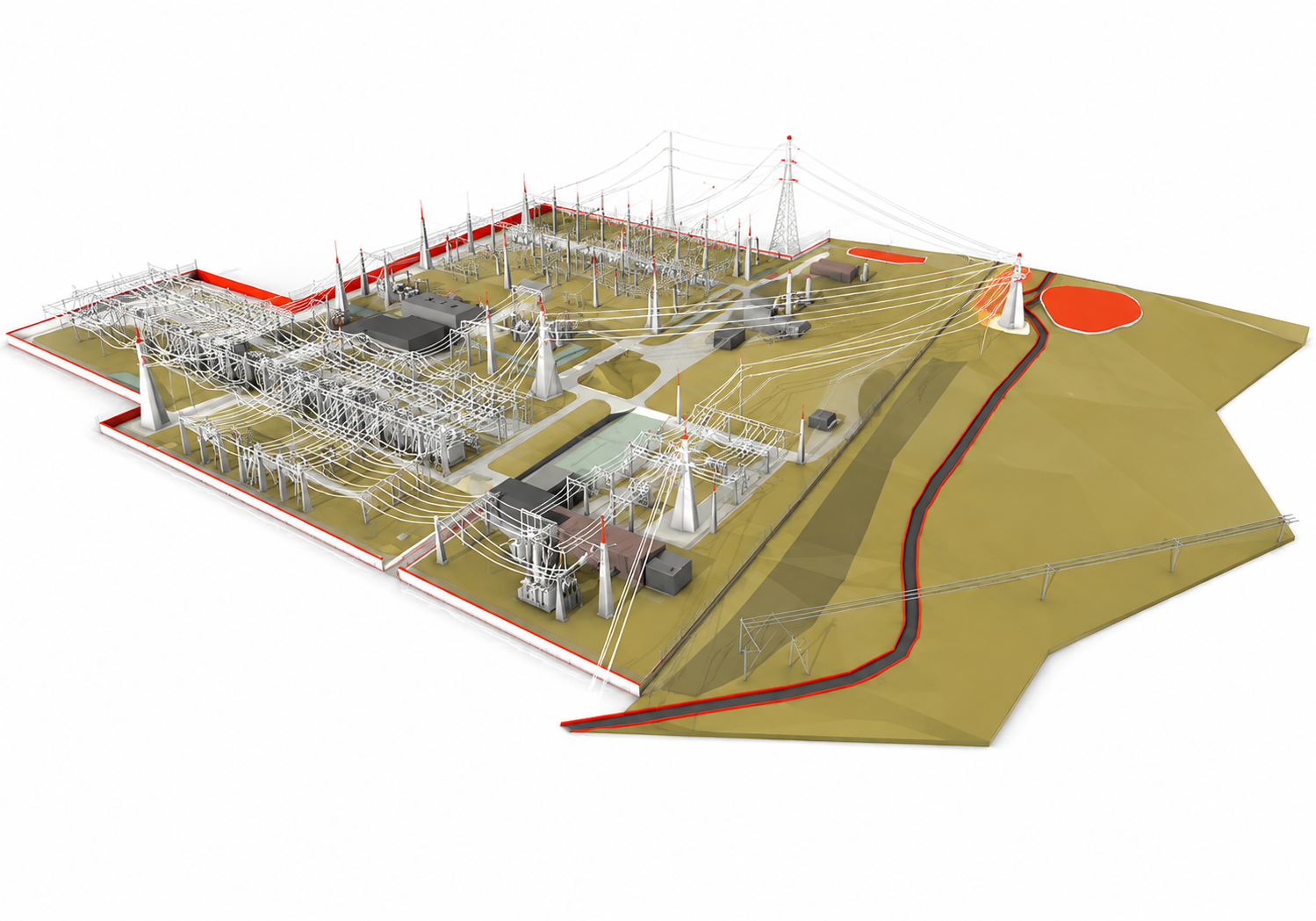

Программа предназначена для проектирования электрических подстанций, открытых и закрытых распредустройств для электрических сетей всех классов напряжения (марки ПС). Инженерный программный комплекс позволяет разработать в трехмерном пространстве компоновочные решения открытых и закрытых распределительных устройств, подстанций, выполнить расчеты гибкой ошиновки, выпустить проектную и рабочую документацию.

Протестировать

Основной функционал

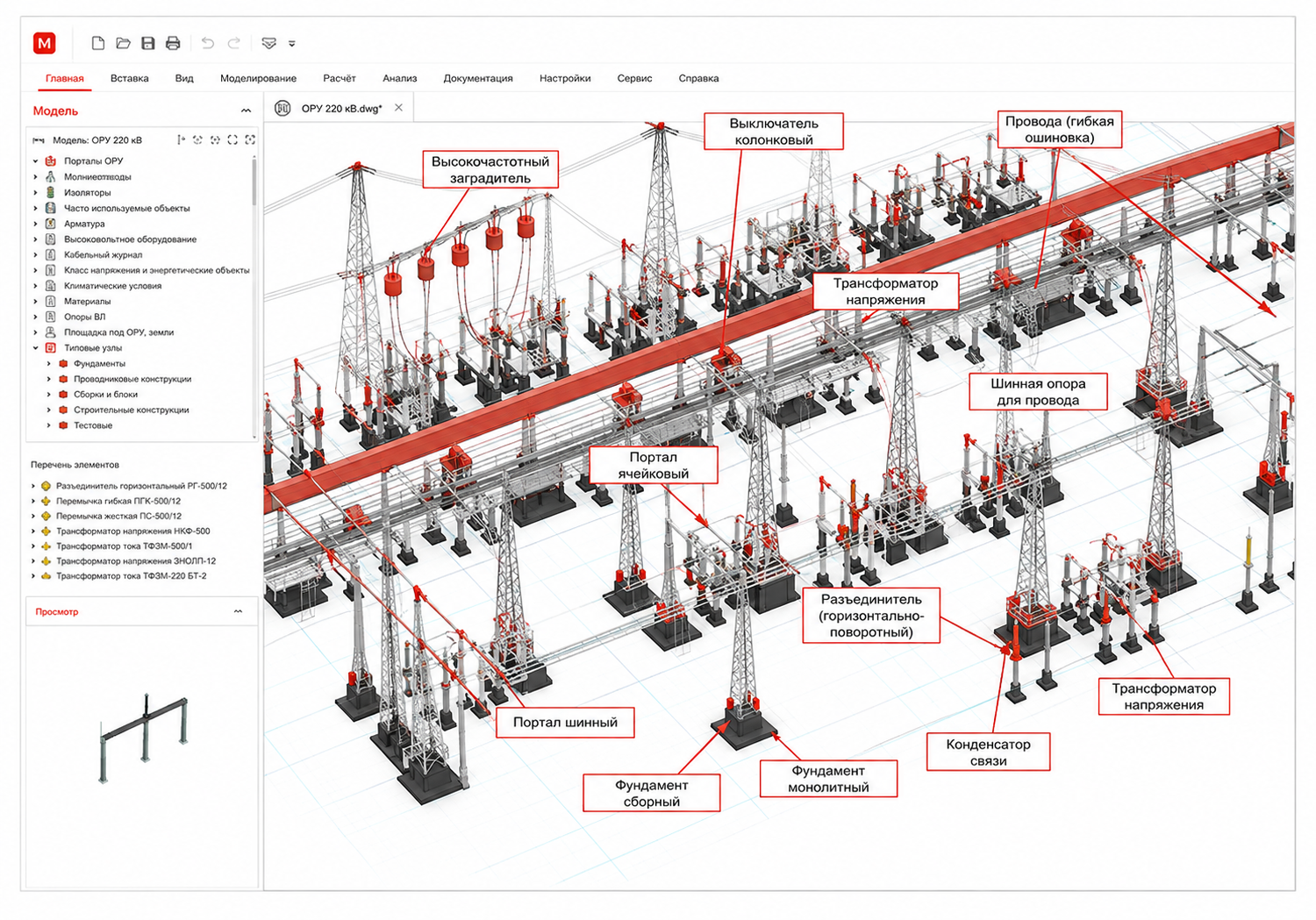

Разработка планов размещения оборудования

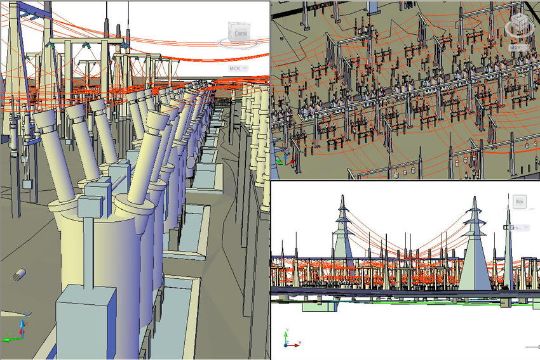

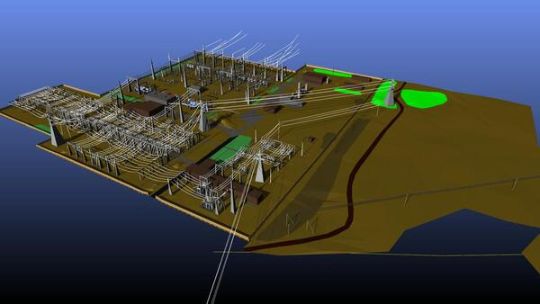

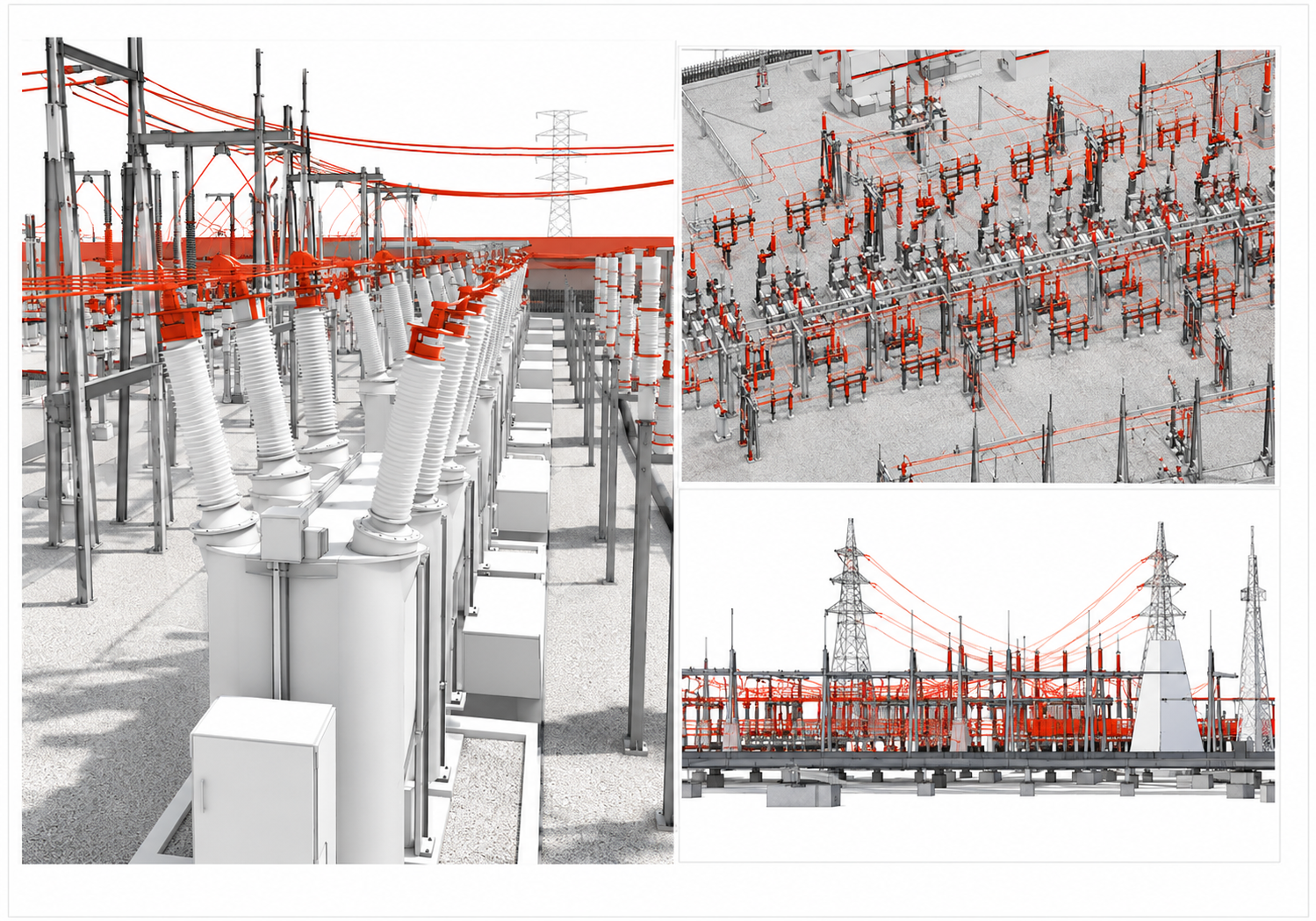

Для компоновки (размещения) оборудования в трехмерном пространстве в Model Studio CS ОРУ предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность в любой момент и на любом этапе реализации проекта проверить допустимые расстояния.

Комплекс Model Studio CS прошел тщательное эргономическое тестирование, по результатам которого были разработаны специальные средства, позволяющие в короткий срок освоить трехмерное проектирование. Одним из таких средств является инструмент быстрого перехода из двумерного в трехмерный вид. Эта возможность позволяет, выполняя проектирование на привычном 2D-плане, нажатием одной кнопки переключаться в 3D-режим для пространственного анализа модели. В процессе проектирования открытых распределительных устройств с использованием программного комплекса Model Studio CS ОРУ проектировщик может одновременно решать сразу две задачи, получая реальное расположение оборудования в пространстве и план расстановки оборудования.

База данных оборудования

База данных оборудования, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ.

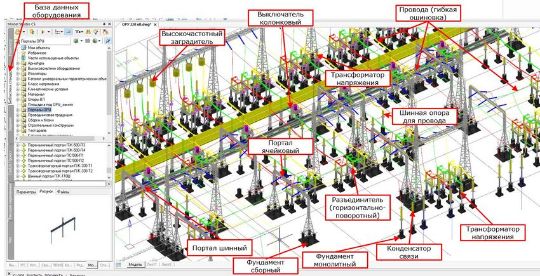

Инженер, использующий Model Studio CS ОРУ, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (тоже без вставки) получить полную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие полезные данные, необходимые для принятия решений.

Расчеты в среде проектирования

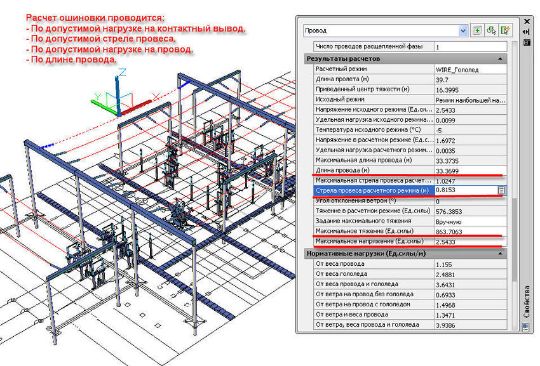

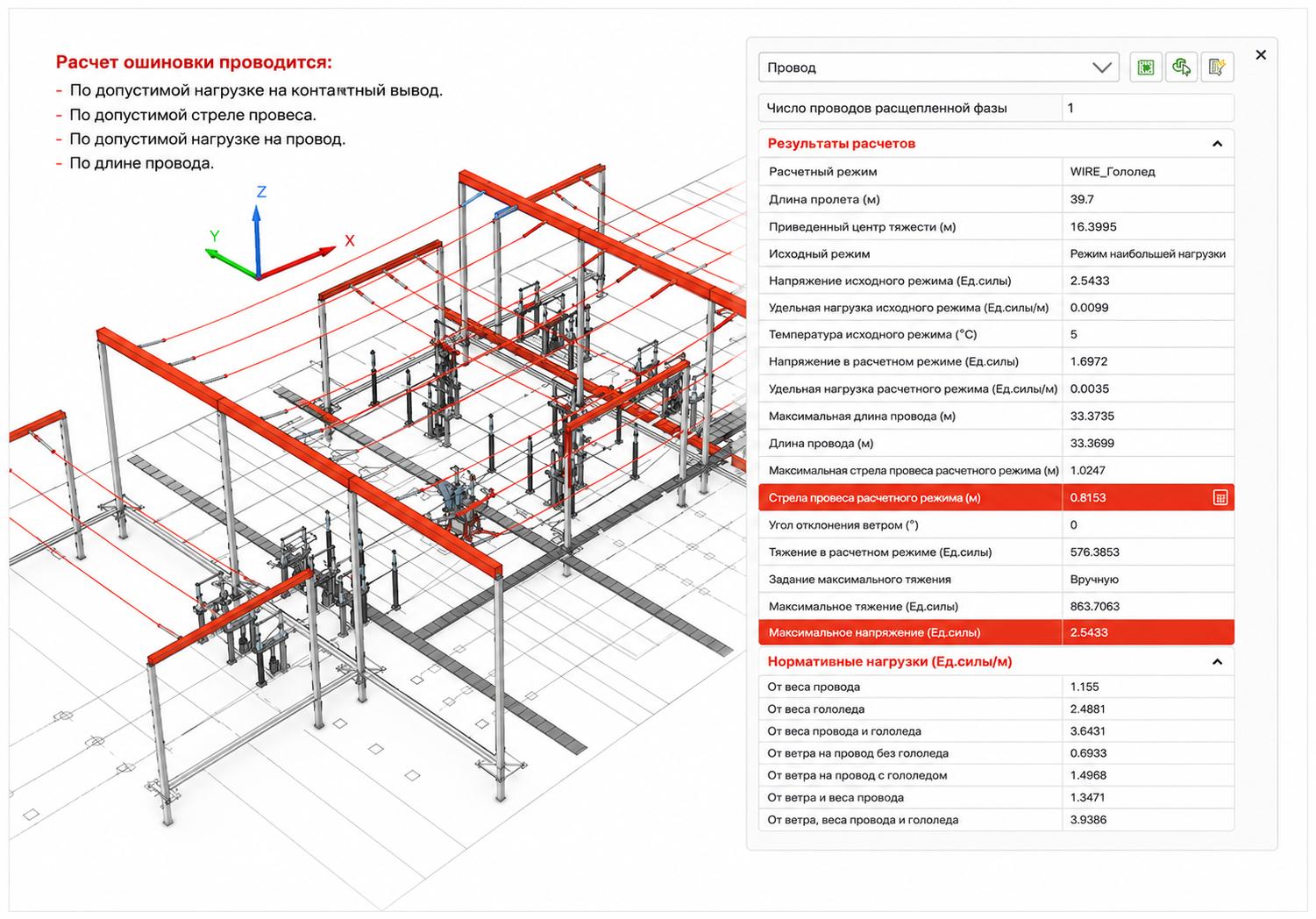

Model Studio CS ОРУ оснащен встроенной подсистемой механического расчета проводов, тросов и волоконно-оптических кабелей, встроенных в грозозащитный трос, благодаря которой автоматически рассчитываются длина провода/троса/кабеля, тяжения, стрелы провеса, а также другие параметры и, как результат, отрисовывается кривая провисания провода/троса/кабеля. Механический расчет выполняется в соответствии с ПУЭ-7. При расчете учитываются не только свойства провода/троса/кабеля и климатические нагрузки, но и нагрузки от арматуры крепления, гирлянд, другого оборудования и проводов.

Кривая провисания моделируется уравнением цепной линии, что позволяет повысить точность результатов расчета. Подсистема расчета работает в режиме реального времени: непосредственно после отрисовки провода расчет выполняется автоматически. В дальнейшем он обновляется каждый раз с изменением условий (например, при перемещении или изменении высоты портала осуществляются мгновенный перерасчет и перестроение кривых провисания). То же самое происходит и при изменении любых параметров, влияющих на провисание проводов. Важно, что при желании проектировщик может просматривать все расчетные режимы.

Исходя из результатов механического расчета определяются монтажные стрелы и тяжения провода, причем отчет формируется по каждой ячейке открытого распределительного устройства.

Проверка инженерных решений

Программа выполняет следующие проверки:

проверка допустимых расстояний между оборудованием;
проверка допустимых расстояний между проводами и оборудованием;
проверка допустимого расстояния между проводами.

По умолчанию профиль коллизий в Model Studio CS ОРУ настроен в соответствии с таблицей 4.2.54 ПУЭ-7, что позволяет сразу же приступить к работе с ним.

При желании пользователь может самостоятельно проверить коллизии, а также изменить критерии проверки и задать дополнительные правила.

Формирование и выпуск рабочей и проектной документации

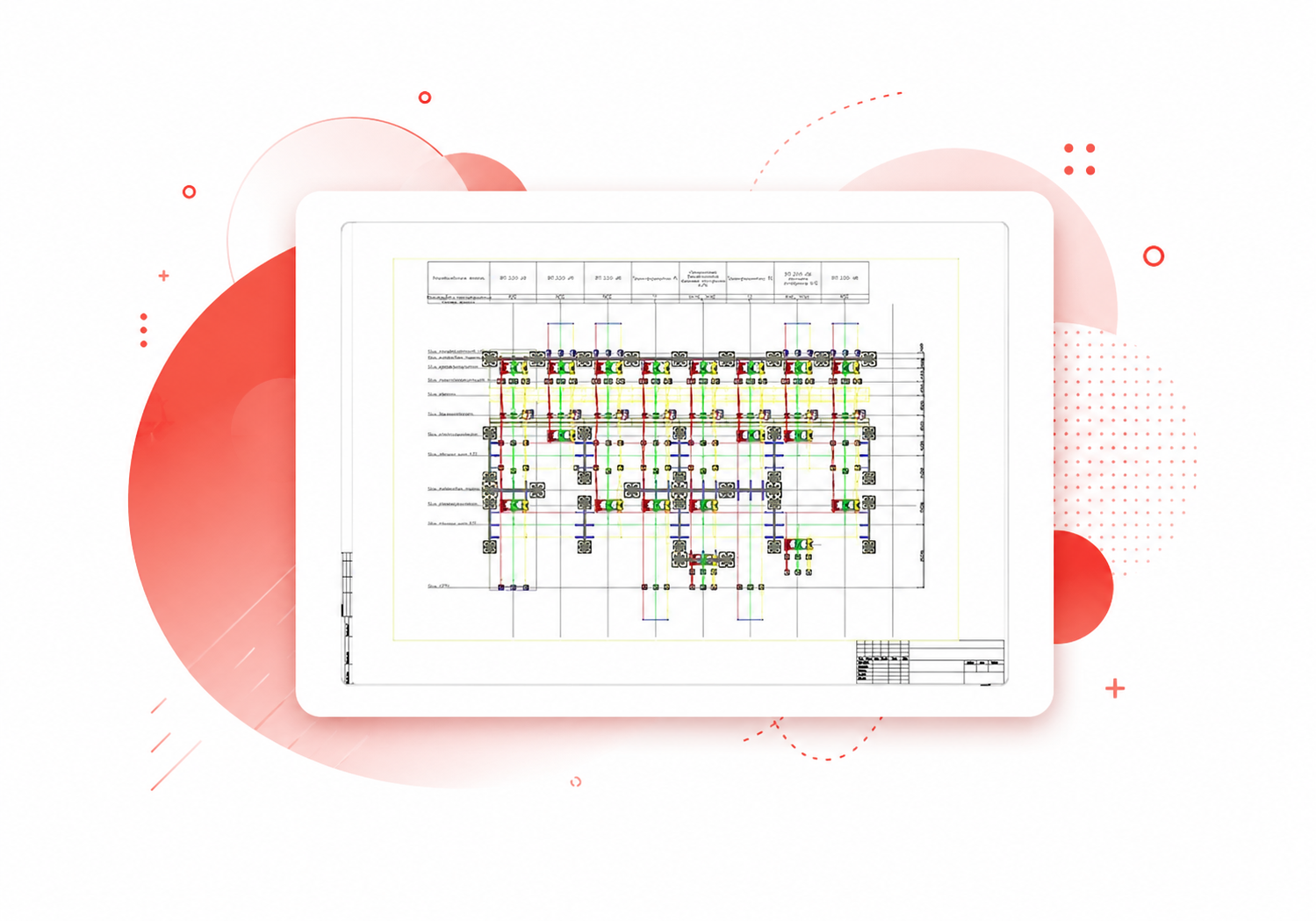

На основе модели средствами Model Studio CS ОРУ можно получить высококачественные чертежи и спецификации.

Табличные документы

Для удобства работы с моделью предусмотрен виртуальный спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы (при необходимости пользователь может задать собственный вариант таблицы).

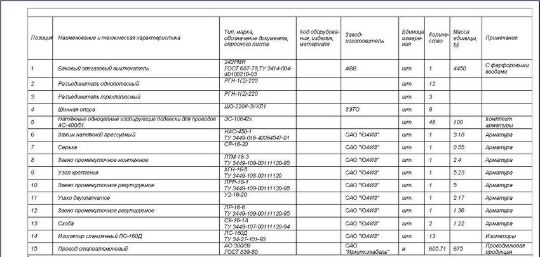

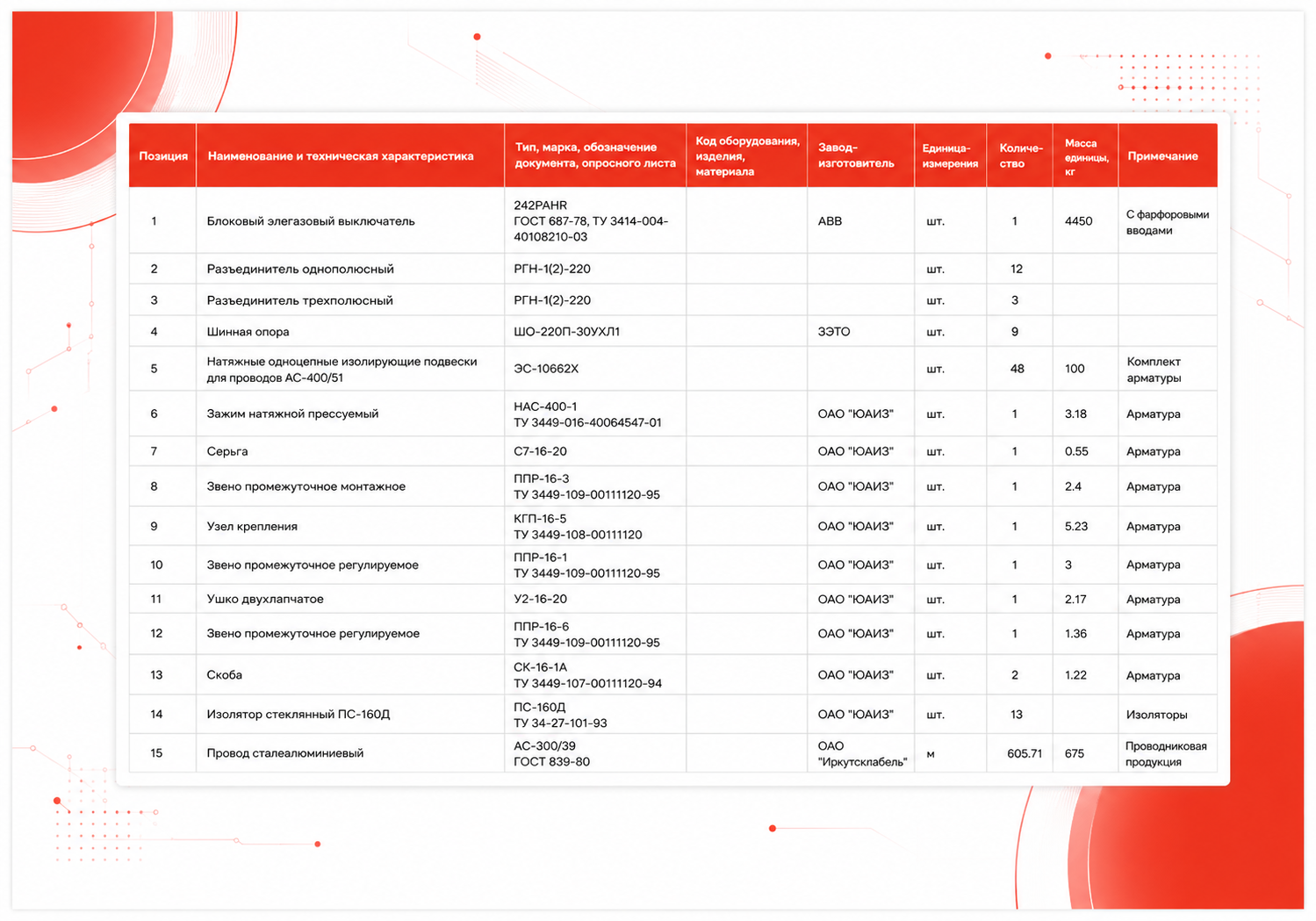

Комплекс Model Studio CS ОРУ позволяет нажатием одной кнопки формировать спецификации, экспликации, ведомости, сохраняя их в наиболее востребованных форматах (MS Word, MS Excel, RTF), а также непосредственно на чертеже в AutoCAD/nanoCAD (DWG).

Пользователь может самостоятельно добавлять формы табличных документов, а значит адаптировать имеющиеся формы (с рамками, штампами, эмблемами и т.п.) под стандарт своей проектной организации или создавать собственные формы.

Работа с CADLib Проект

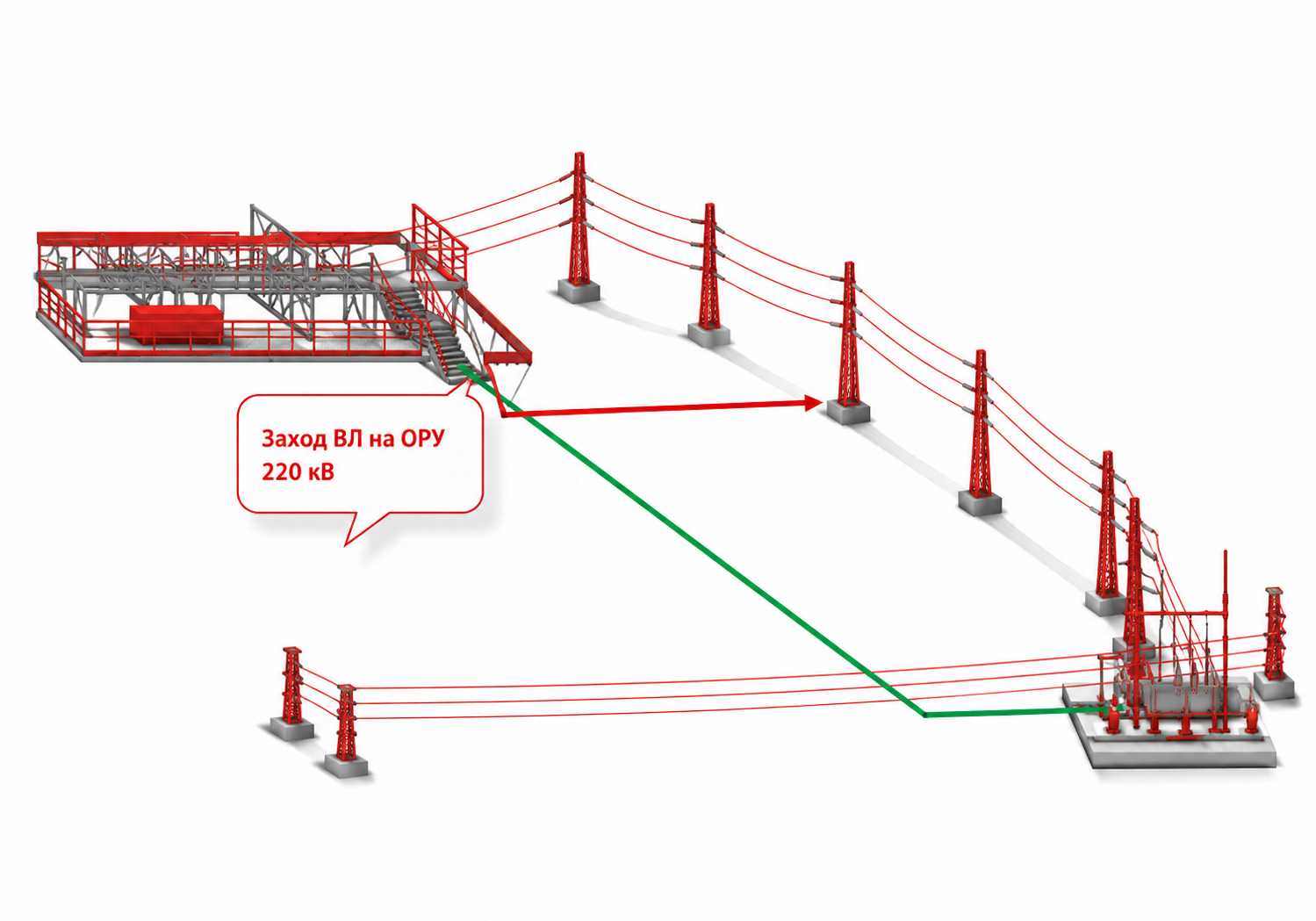

Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS ОРУ, полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проекта позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей.

При формировании трехмерной модели можно в любой момент подгружать из базы данных проекта объекты смежников и принимать компоновочные решения, располагая полной информацией по объекту проектирования. В случае обновления объектов смежных специальностей программа проинформирует пользователя о наличии устаревших объектов и предложит их актуализировать.

Приступая к созданию модели в Model Studio CS ОРУ, пользователь привязывает чертеж к проекту с помощью функционала CADLib Проект. В дальнейшем рабочий чертеж хранится в единой базе данных проекта и по мере необходимости берется на редактирование.

Чертежи

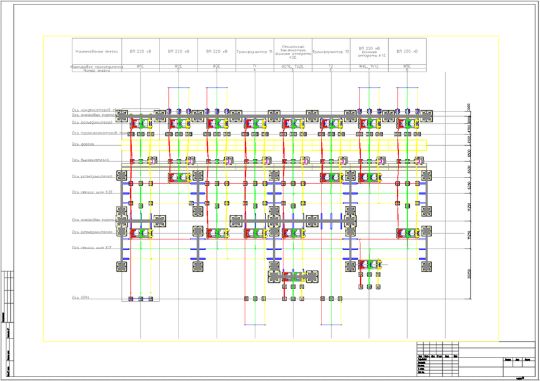

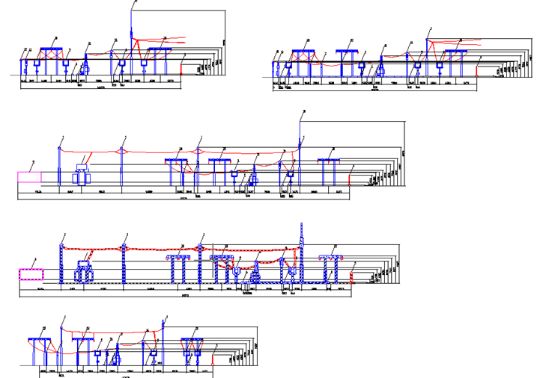

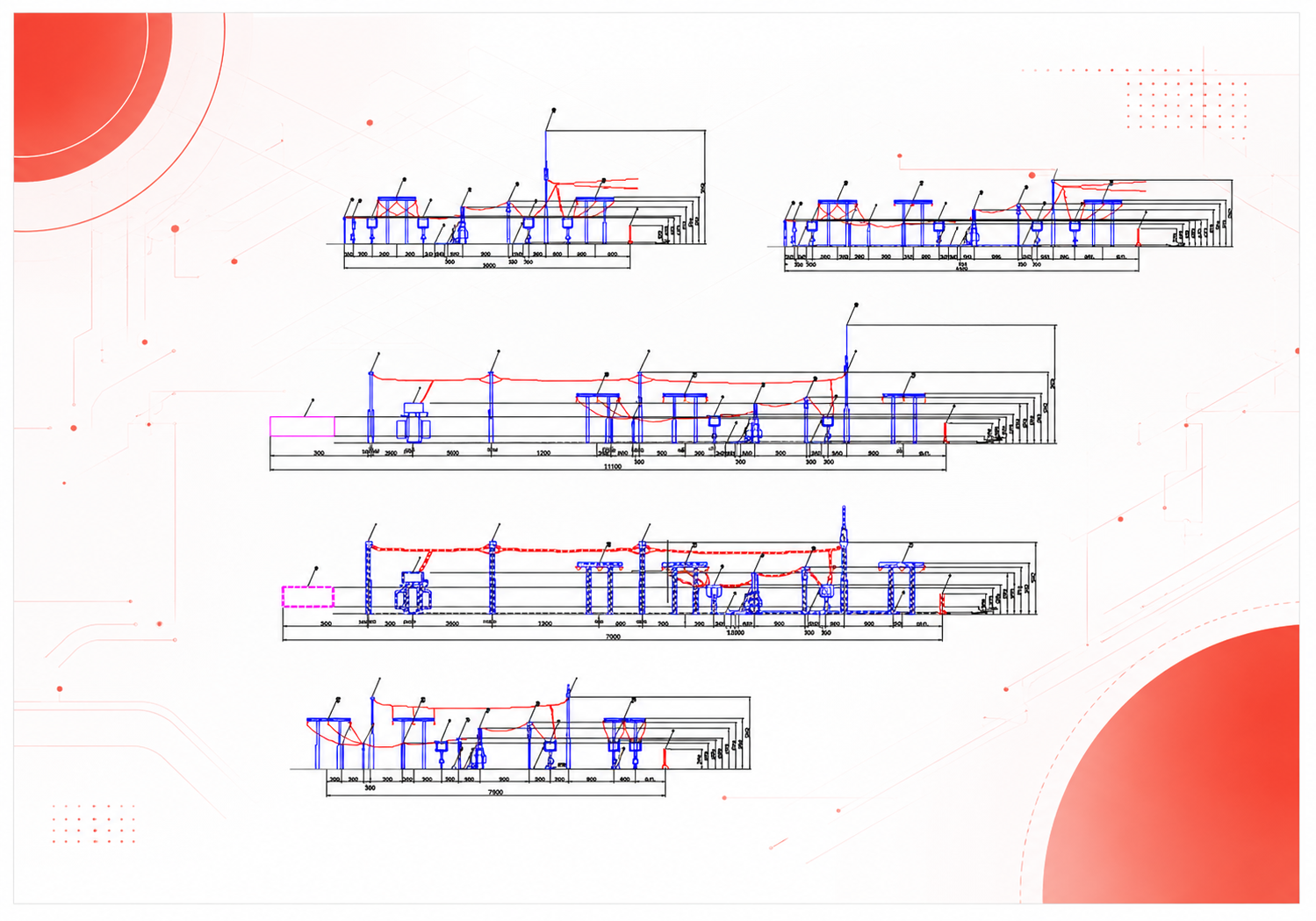

При оформлении проектных документов используются средства формирования видов и разрезов, подсистема автоматической простановки позиций, размеров и выносок, а также другие инструменты. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов и планов чертежа — для этого применяется специальный Мастер, который позволяет создавать, хранить, импортировать и экспортировать профили простановки размеров.

Узнать стоимость

Преимущества продукта

Удобная среда проектирования

Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

База данных оборудования, изделий и материалов

Стандартная библиотека поставляемая в составе дистрибутива включает:

оборудование;
детали трубопроводов и арматуру;
опоры трубопроводов;
детали уплотнения (прокладки и т.д.);
детали крепления (болты, гайки и т.д.);
строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).

Обновление базы данных через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

Интеграция с документооборотом

Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.

Интероперабельность с любыми BIM-моделями

Model Studio CS имеет встроенные средства импорта и экспорта данных:

качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
совместимость с любыми моделями в формате DWG;
прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
импорт из Intergraph Smart3D через SAT и CSV;
импорт из AVEVA PDMS через RVM и ATT;
импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
другое ПО…

Поддержка формата IFC

Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:

гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.

Легкий переход с 2D на 3D проектирование

Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Полноценное решение

Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.

Используйте на всех стадиях

Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.

Model Studio CS лучше зарубежных аналогов

В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.

Технические требования

Программное обеспечение

Графическая CAD-платформа:

nanoCAD Plus 21 (с модулем «3D»);
платформа nanoCAD 22-24 (с модулем «3D»);

СУБД (опционально):

PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.
Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).

Операционная система:

Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
Монитор 1024x768 True Color.
Видеокарта с обязательной поддержкой DirectX 11-12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
Свободное место на жестком диске - 6 Гб (минимум). Тип жесткого диска - SSD (рекомендуется), HDD.
