Model Studio CS Строительные решения
Инженерный комплекс для разработки разделов АР, АС, КЖ и КМ в Платформе nanoCAD или AutoCAD. Предназначен для проектирования зданий промышленного и гражданского строительства и выпуска проектной документации
Основной функционал

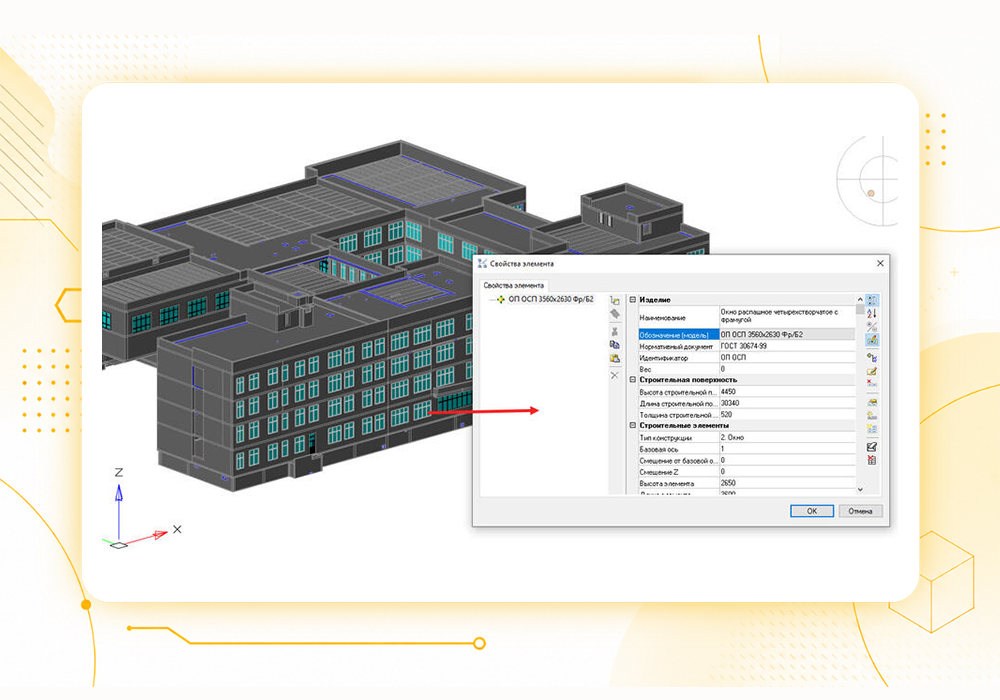

База строительных элементов, изделий и материалов
База данных строительных элементов, изделий и материалов — ключевая часть программного комплекса Model Studio CS Строительные решения. Она постоянно обновляется.
Интеллектуальные объекты базы позволяют инженеру создавать модели с помощью:
Интеллектуальные объекты базы позволяют инженеру создавать модели с помощью:
параметрической геометрии;
полного набора атрибутов;
специальных элементов управления для гибкого изменения формы объектов.
База строительных элементов, изделий и материалов
База данных строительных элементов, изделий и материалов — ключевая часть программного комплекса Model Studio CS Строительные решения. Она постоянно обновляется.
Интеллектуальные объекты базы позволяют инженеру создавать модели с помощью:
Интеллектуальные объекты базы позволяют инженеру создавать модели с помощью:
параметрической геометрии;
полного набора атрибутов;
специальных элементов управления для гибкого изменения формы объектов.
Пользователи могут самостоятельно создавать новые элементы параметрической графики, сохранять их и пополнять типоразмеры.
Формирование трехмерной информационной модели
Model Studio CS Строительные решения позволяет выполнять операции по созданию зданий и сооружений разделов проекта АР, АС, КМ, КЖ при помощи специальных инструментов и параметрических объектов базы данных:
Архитектура

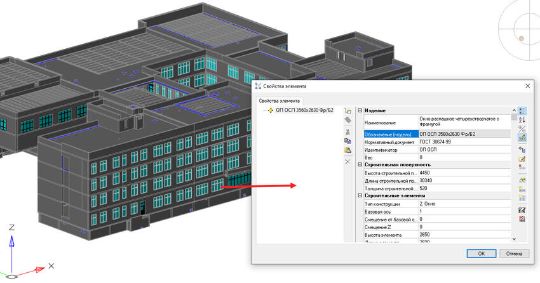

Создание модели из интеллектуальных объектов (стены, окна, двери, лестницы, мебель) с автоматическим получением отделки.
Металлоконструкции

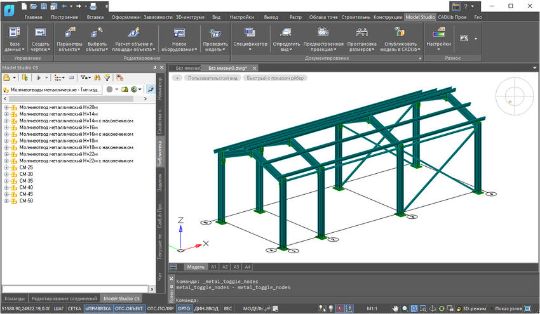

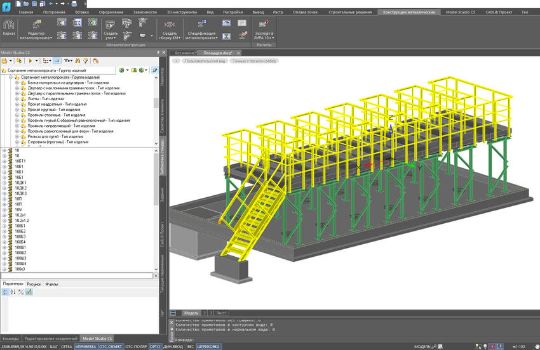

Конструирование на основе стандартных профилей. Узлы собираются из типовых параметрических элементов или вручную из фасонных деталей (пластины, сварка, болты).
Железобетон
- автоматизированное армирование конструкций через Мастер армирования по заданным параметрам;
- упрощенное проектирование фундаментов блочных зданий: выбор сетки осей с настройкой количества свай, шага, смещений, марки, отметок ростверков и длины свай в грунте.
Расчеты
Предусмотрена возможность передачи 3D-модели здания и данных по нему напрямую из программного комплекса Model Studio CS Строительные решения в программные комплексы ЛИРА-САПР, ЛИРА 10.x и SCAD Office.
Что передается:
стержневые элементы передаются в следующем объеме:
- координаты местоположения,
- геометрические характеристики профилей металлопроката,
- марки сталей.
пластинчатые элементы передаются в следующем
объеме:
- координаты местоположения,
- геометрия, включая данные о проемах,
- толщина пластины.
Проверка модели на коллизии

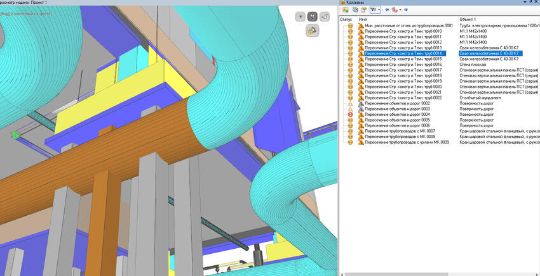

Совместная работа Model Studio CS Строительные решения и CADLib Модель и Архив позволяет находить:
геометрические пересечения объектов;
нарушения минимально допустимых расстояний.
Встроенный инструмент анализа в CADLib Модель и Архив проверяет дистанции между строительными конструкциями, инженерными сетями и другими элементами 3D-модели, импортированными из Model Studio CS.
Учет геологической обстановки при проектировании

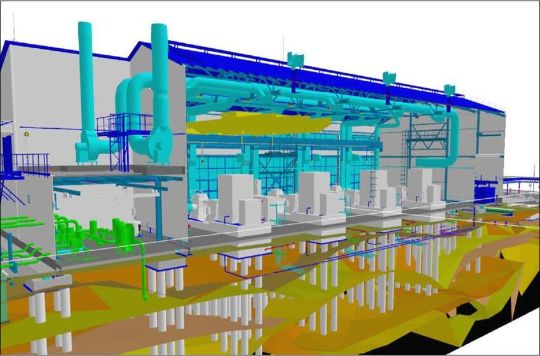

Model Studio CS Строительные решения интегрируется со специализированным ПО для импорта данных о геологии. Сведения о слоях грунта передаются в базу проекта (CadLib Проект).
Что это дает :
Проектирование
Автоматическое построение траншей, котлованов и скважин.
Земляные работы
Генерация ведомости объемов с разбивкой по типам грунтов.
Документация
Создание продольных профилей с нанесенным геологическим разрезом.

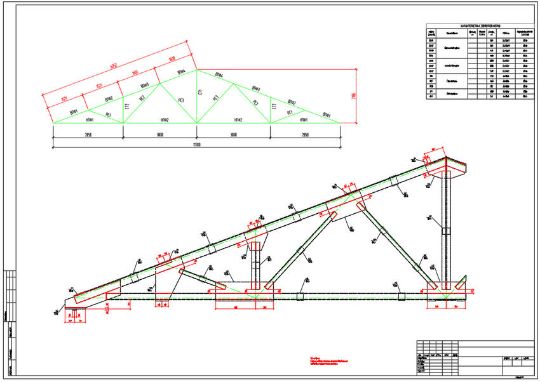

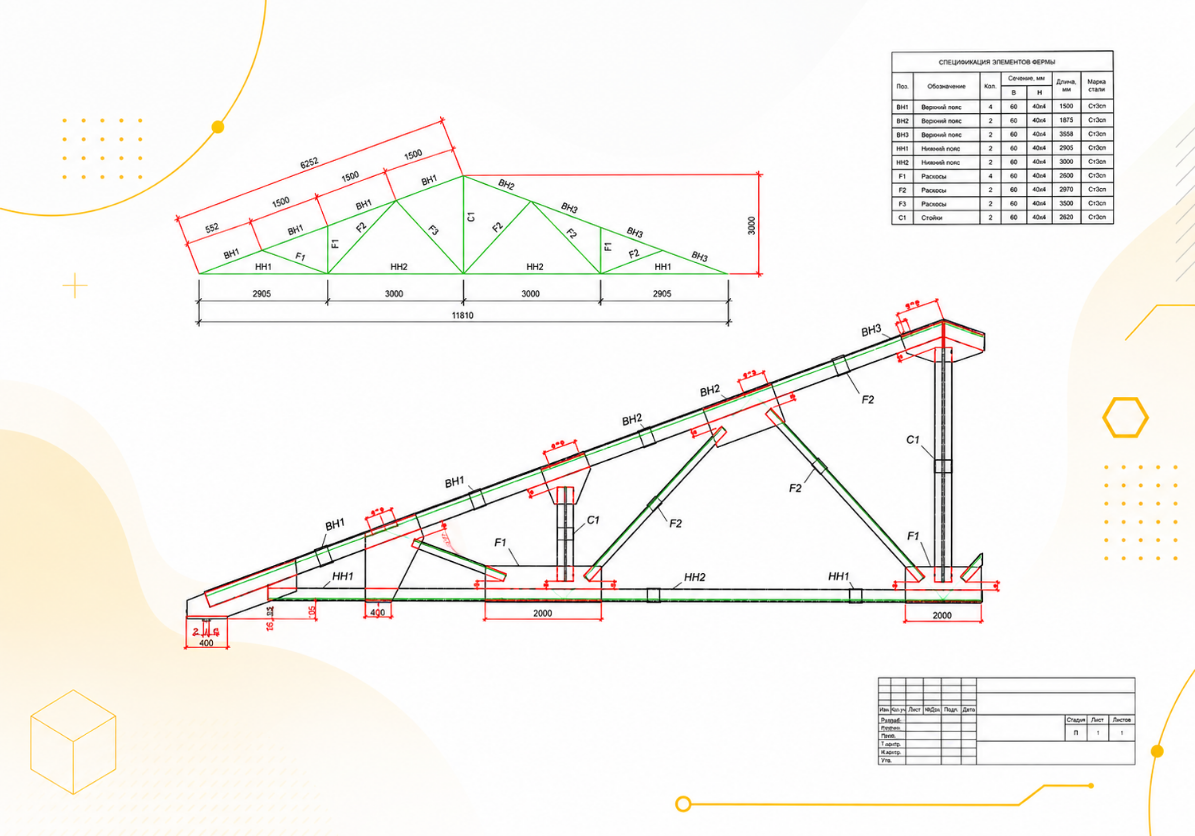

Генератор чертежей
Автоматическая генерация чертежей средствами Model Studio CS значительно сокращает сроки выпуска документации. Процесс интуитивно понятен и состоит из двух шагов:
определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
выбрать из списка необходимый профиль генерации проекции и указать место на чертеже.
Результат: высококачественные готовые планы, виды и разрезы. Чертежи сохраняют связь с моделью и автоматически обновляются при любых изменениях проекта.
Автоматическое формирование спецификаций

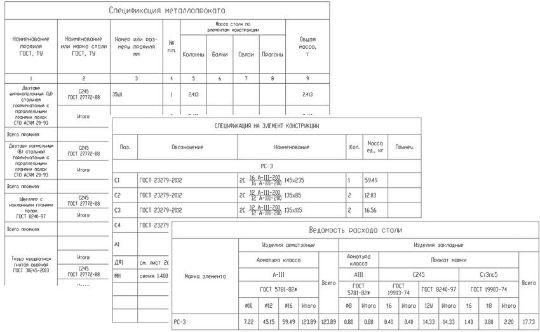

На основе созданной 3D-модели Model Studio CS Строительные решения автоматически генерирует табличные документы:
техническую спецификацию стали;
ведомости расхода стали и деталей;
ведомость объемов работ.
В ячейках таблиц поддерживается автоматическое создание дробей.
Как это работает:
Генерация происходит в один клик. Пользователю достаточно выбрать нужный шаблон и формат приложения для выгрузки (nanoCAD, AutoCAD или Microsoft Office).
Model Studio CS — часть комплексной системы проектирования на платформе nanoCAD/AutoCAD. Она полностью учитывает национальные стандарты и традиции оформления документации.
Преимущества продукта
Удобная среда проектирования
Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.
База данных оборудования, изделий и материалов
Стандартная библиотека поставляемая в составе дистрибутива включает:
- оборудование;
- детали трубопроводов и арматуру;
- опоры трубопроводов;
- детали уплотнения (прокладки и т.д.);
- детали крепления (болты, гайки и т.д.);
- строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).
Обновление базы данных через Интернет
Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.
Интеграция с документооборотом
Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.
Интероперабельность с любыми BIM-моделями
Model Studio CS имеет встроенные средства импорта и экспорта данных:
- качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
- совместимость с любыми моделями в формате DWG;
- прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
- импорт из Intergraph Smart3D через SAT и CSV;
- импорт из AVEVA PDMS через RVM и ATT;
- импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
- другое ПО…
Поддержка формата IFC
Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:
- гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
- универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
- интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
- мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
- функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
- поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
- поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.
Легкий переход с 2D на 3D проектирование
Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.
Полноценное решение
Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.
Используйте на всех стадиях
Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.
Model Studio CS лучше зарубежных аналогов
В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.
Стоимость
| Лицензии | Локальная | Сетевая | |
| Право на использование программного обеспечения Model Studio CS Строительные решения (3.x, постоянные лицензии) * | 240 500 ₽ | 240 500 ₽ | |
| Право на использование программного обеспечения Model Studio CS Строительные решения (3.x, 3 месяца) | 41 400 ₽ | 41 400 ₽ | |
| Право на использование программного обеспечения Model Studio CS Строительные решения (3.x, 1 год) | 144 100 ₽ | 144 100 ₽ | |
| Право на использование программного обеспечения Model Studio CS Строительные решения (3.x, 2 года) | 228 300 ₽ | 228 300 ₽ |
* Обязательно приобретение подписки на обновления
| Подписки на обновления | Локальная | Сетевая | |
| Право на использование программного обеспечения Model Studio CS Строительные решения (Subscription (1 год)) | 60 000 ₽ | 60 000 ₽ | |
| Право на использование программного обеспечения Model Studio CS Строительные решения (Subscription (2 года)) | 108 000 ₽ | 108 000 ₽ | |
| Право на использование программного обеспечения Model Studio CS Строительные решения (Subscription (3 года)) | 144 200 ₽ | 144 200 ₽ | |
| Право на использование программного обеспечения Model Studio CS Строительные решения (Subscription Recovery (за 1 месяц)) | 5 100 ₽ | 5 100 ₽ |
Технические требования
Программное обеспечение
Графическая CAD-платформа:
- nanoCAD Plus 21 (с модулем «3D»);
- платформа nanoCAD 22-24 (с модулем «3D»);
- PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
- SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.
- Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).
- Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
- Windows 8.1, 10, 11 64-bit.
Аппаратное обеспечение
- Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
- Монитор 1024x768 True Color.
- Видеокарта с обязательной поддержкой DirectX 11-12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
- Мышь или другие устройства указания, поддерживаемые операционной системой.
- Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
- Свободное место на жестком диске - 6 Гб (минимум). Тип жесткого диска - SSD (рекомендуется), HDD.
