Model Studio CS Электрика

Программный комплекс для 3D-проектирования систем электроснабжения: размещение оборудования, трассировка и раскладка кабелей, расчеты нагрузок по СП 256.1325800.2016 и РТМ 36.18.32.4−92, подбор коммутационного оборудования и генерация однолинейных схем
Протестировать

Model Studio CS Электрика

Программный комплекс для 3D-проектирования систем электроснабжения: размещение оборудования, трассировка и раскладка кабелей, расчеты нагрузок по СП 256.1325800.2016 и РТМ 36.18.32.4−92, подбор коммутационного оборудования и генерация однолинейных схем
Протестировать

Model Studio CS Электрика

Программный комплекс для 3D-проектирования систем электроснабжения: размещение оборудования, трассировка и раскладка кабелей, расчеты нагрузок по СП 256.1325800.2016 и РТМ 36.18.32.4−92, подбор коммутационного оборудования и генерация однолинейных схем
Протестировать

Основной функционал

База данных стандартных компонентов

Встроена в среду проектирования и не требует вызова дополнительных программ.

Как найти нужные детали
Доступ к базе открывается через диалоговое окно с простым и понятным интерфейсом.
Инженер может:

  • искать компоненты (простой поиск или по заданным условиям);
  • использовать готовые выборки, классификаторы и миникаталоги для удобной навигации.

Что есть в базе
Объекты разделов «Электротехническое оборудование», «Кабельные конструкции», «Кабельно-проводниковая продукция» и другие материалы.

Зачем это нужно
Каждый объект содержит набор параметров. Они используются для выполнения расчетов, разработки проектных решений и оформления проектной документации.

Разработка 3D-модели

Технология трехмерного моделирования использует параметрические объекты. Это позволяет создавать модели любой сложности.

Как добавить оборудование

  • инженер берет объект из базы данных стандартных компонентов и переносит его в пространство модели;
  • каждый объект имеет набор параметров, а также «ручки» для перемещения и точного определения положения в пространстве.

Проектирование кабельных конструкций
Выполняется автоматически. Нужно выбрать элемент нужного мини-каталога в базе данных и указать оси построения прямо в модели.

Ускорение работы
При проектировании системы электроснабжения специальные команды помогают избежать рутинных действий:

  • автоматическая расстановка оборудования: быстро моделирует розеточную сеть внутри помещения;
  • автоматическое создание прототипов трасс: строит пути для кабелей по периметру комнаты.

Раскладка кабелей

Программа Model Studio CS Электрика умеет прокладывать кабели по специальным системам (кабеленесущим конструкциям).

Как происходит соединение

  • каждая единица оборудования в 3D-модели имеет узлы для подключения;
  • все устройства отображаются в окне «Электротехническая модель»;
  • соединение приборов кабелями выполняется именно в этом диалоговом окне.

Как работает автоматическая раскладка
После того как оборудование соединено, проложить сами кабели можно одним кликом мыши.
Если модель уже содержит готовые кабельные трассы или их прототипы, программа уложит провода строго по ним с учетом заданных условий.

Ручной режим
Если пользователю нужно изменить путь прокладки кабеля, это легко сделать вручную.

Генерация схем однолинейных

Программа создает схемы на основе готовой 3D-модели системы электроснабжения. Для оформления используются шаблоны, что позволяет проектным организациям с собственными стандартами легко перейти на это ПО.

Как формируются схемы

  • генерация выполняется для каждого элемента структуры по секциям КТП (комплектных трансформаторных подстанций) и шкафов НКУ (низковольтных комплектных устройств);
  • на схеме можно отобразить втычные контакты аппаратов, трансформаторы тока и счетчики учета электроэнергии;
  • при подборе оборудования данные из базы данных стандартных компонентов автоматически передаются элементам схемы.

Автоматизация работы

  • программа сама подбирает формат листа в зависимости от количества потребителей.
  • после создания схемы длины и типы кабелей автоматически переносятся в нее из 3D-модели.

Расчеты

В Model Studio CS Электрика автоматизированы все основные электротехнические вычисления.

Что можно рассчитать

  1. Электрические нагрузки (по стандартам РТМ 36.18.32.4−92 или СП 3556.1325800.2016).
  2. Мощность трансформатора КТП и центра источника питания.
  3. Токи короткого замыкания в сети 0,4 кВ (согласно ГОСТ 28249–93) для нормального режима.
  4. Необходимую мощность конденсаторных батарей.

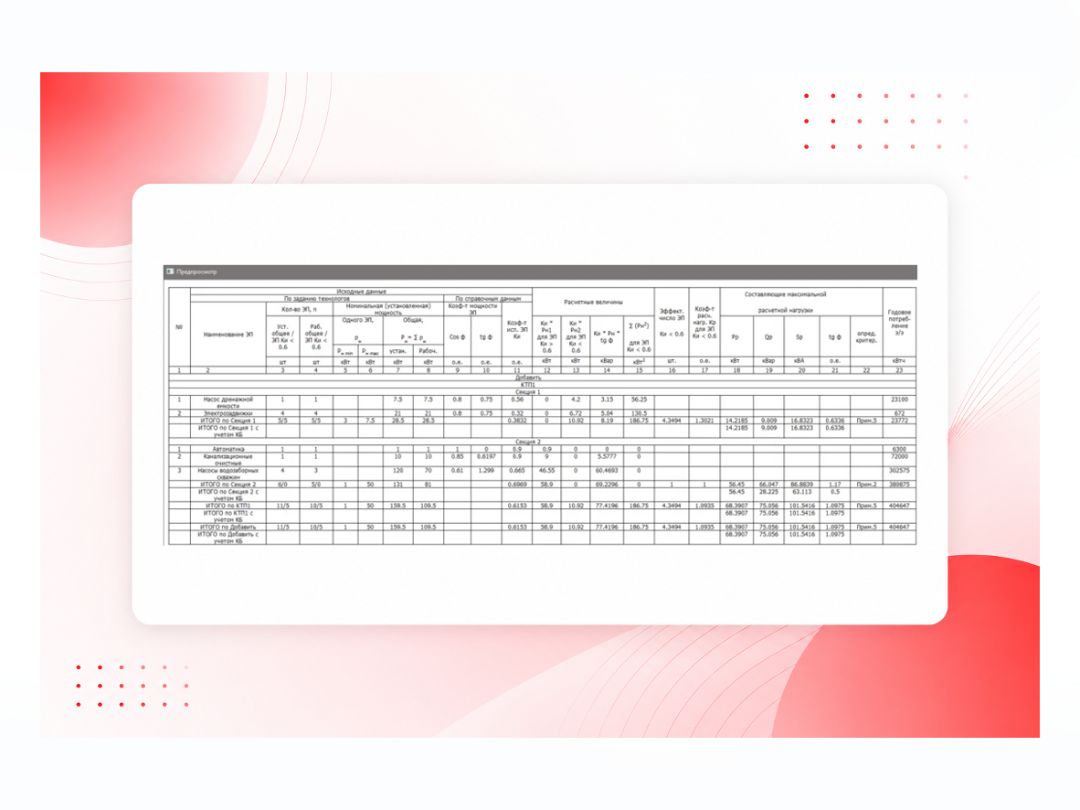

Как выполняются расчеты нагрузок
Вычисления проводятся на разных уровнях системы:

  • на самой комплектной трансформаторной подстанции (КТП) по каждой секции;
  • на каждой секции шкафов низковольтных комплектных устройств (НКУ). Если пользователю нужно достичь определенного коэффициента реактивной мощности (tgφ), он задает его значение. Программа рассчитывает требуемую мощность батареи конденсаторов. Пользователь выбирает из базы данных батарею с ближайшим значением, после чего программа делает повторный перерасчет всей нагрузки уже с учетом установленной батареи.

Особенности других расчетов

  • трансформатор: при расчете учитываются общая нагрузка потребителей, количество трансформаторов на подстанции и коэффициент их загрузки;
  • центр источника питания: расчет определяет точку максимальной концентрации нагрузок. Это позволяет установить КТП в 3D-модели в самом экономически выгодном месте;
  • подбор оборудования: выбор аппаратов для однолинейной схемы происходит автоматически по номинальному (расчетному) току;
  • токи короткого замыкания (КЗ): расчет запускается при установке элемента «Система» со встроенным трансформатором. При построении связей между элементами значения токов КЗ пересчитываются.

Проверка кабелей
На основе полученных данных система автоматически проверяет кабели по четырем критериям:

  • допустимому длительному току;
  • допустимому отклонению напряжения;
  • термической стойкости;
  • невозгораемости.

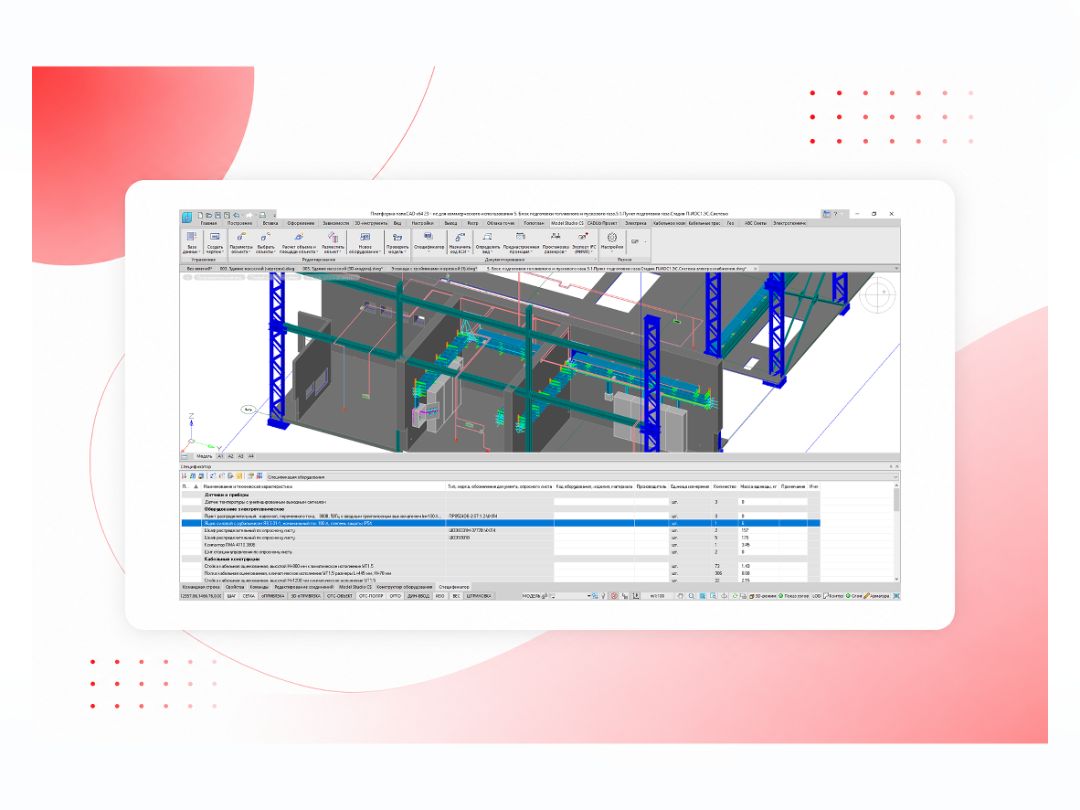

Получение табличной документации

Программный комплекс Model Studio CS позволяет легко создавать и выгружать отчетные таблицы.

Работа со спецификатором
С помощью инструмента «Спецификатор» можно сформировать документацию в разных форматах или вывести ее прямо на лист чертежа.
Перед окончательной выгрузкой доступен предварительный просмотр результата (по листу или по 3D-модели).
Пользователь может внести изменения прямо в окне предварительного просмотра. Все корректировки автоматически запишутся в параметрические объекты модели, поэтому данные всегда остаются актуальными.

Кабельный журнал
Журнал кабелей можно просматривать двумя способами:

  • в реальном времени — при любых изменениях в проекте данные обновляются мгновенно;
  • как готовый документ — таблицу можно вывести в требуемый выходной формат для сдачи проекта.

Получение графической документации

В Model Studio CS Электрика есть все необходимые инструменты для создания чертежей.

База элементов и схем
Программа содержит полную базу условных графических обозначений (УГО) по ГОСТ. Она используется для прорисовки принципиальных электрических схем, а также 3D-моделей оборудования, на основе которых затем создаются планы расположения электрооборудования.

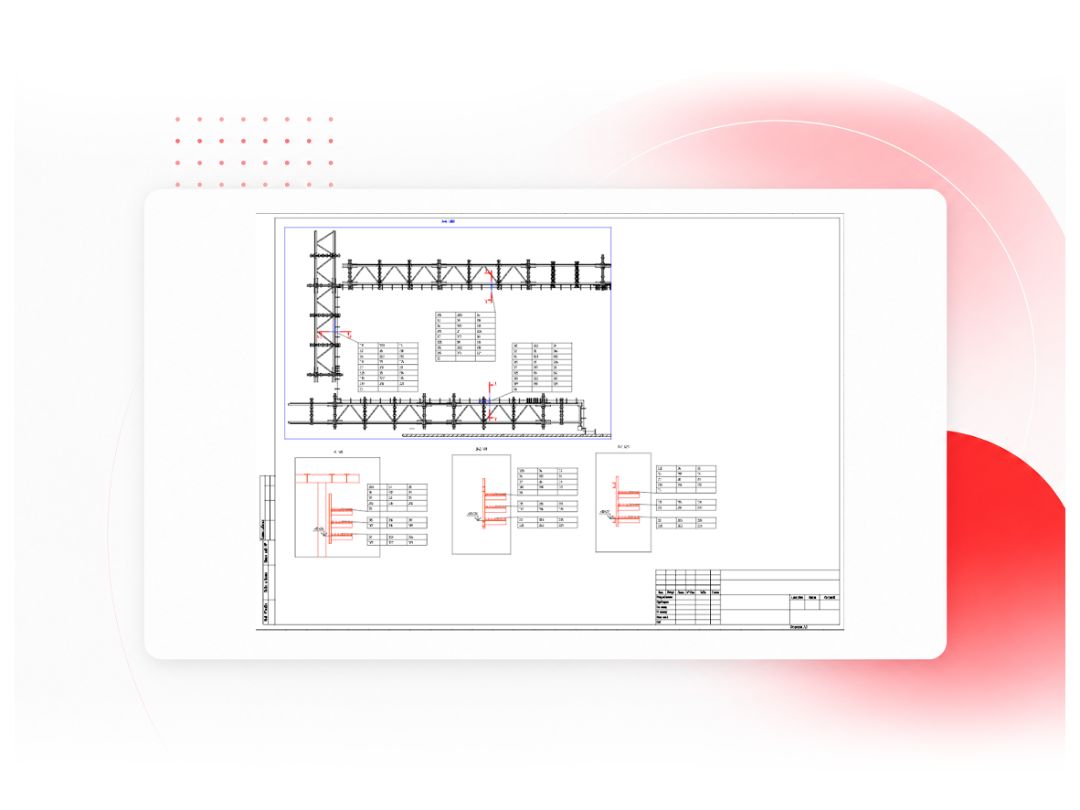

Планы кабельных трасс и сечения
Программа автоматически генерирует планы кабельных трасс.
На них можно проставлять выноски, обозначения и подписи как в автоматическом, так и в ручном режиме.
Доступна автоматизированная простановка выносок с позициями кабелей непосредственно в местах их сечений.

Работа с разрезами (сечениями)
Созданные сечения можно обрабатывать индивидуально. При этом программа сама предложит установить нужные выноски:

  • позиции кабелей на каждой конструкции;
  • высотные отметки.
Размеры на чертеже будут проставлены автоматически. После обработки разреза возможна его выгрузка из модели.

Преимущества продукта

Удобная среда проектирования

Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

База данных оборудования, изделий и материалов

Стандартная библиотека поставляемая в составе дистрибутива включает:
  • оборудование;
  • детали трубопроводов и арматуру;
  • опоры трубопроводов;
  • детали уплотнения (прокладки и т.д.);
  • детали крепления (болты, гайки и т.д.);
  • строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).

Обновление базы данных через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

Интеграция с документооборотом

Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.

Интероперабельность с любыми BIM-моделями

Model Studio CS имеет встроенные средства импорта и экспорта данных:
  • качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
  • совместимость с любыми моделями в формате DWG;
  • прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
  • импорт из Intergraph Smart3D через SAT и CSV;
  • импорт из AVEVA PDMS через RVM и ATT;
  • импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
  • другое ПО…

Поддержка формата IFC

Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:
  • гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
  • универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
  • интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
  • мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
  • функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
  • поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
  • поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.

Легкий переход с 2D на 3D проектирование

Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Полноценное решение

Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.

Используйте на всех стадиях

Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.

Model Studio CS лучше зарубежных аналогов

В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.

Стоимость


ЛицензииЛокальнаяСетевая
Право на использование программного обеспечения Model Studio CS Электрика (3.x, постоянные лицензии) *
240 500 ₽240 500 ₽
Право на использование программного обеспечения Model Studio CS Электрика (3.x, 3 месяца)
41 400 ₽41 400 ₽
Право на использование программного обеспечения Model Studio CS Электрика (3.x, 1 год) 144 100 ₽144 100 ₽
Право на использование программного обеспечения Model Studio CS Электрика (3.x, 2 года) 228 300 ₽228 300 ₽

* Обязательно приобретение подписки на обновления


Подписки на обновленияЛокальнаяСетевая
Право на использование программного обеспечения Model Studio CS Электрика (Subscription (1 год))
60 000 ₽60 000 ₽
Право на использование программного обеспечения Model Studio CS Электрика (Subscription (2 года))
108 000 ₽108 000 ₽
Право на использование программного обеспечения Model Studio CS Электрика (Subscription (3 года))144 200 ₽144 200 ₽
Право на использование программного обеспечения Model Studio CS Электрика (Subscription Recovery (за 1 месяц))
5 100 ₽5 100 ₽

Запросить кп

Технические требования

Программное обеспечение

Графическая CAD-платформа:

  • nanoCAD Plus 21 (с модулем «3D»);
  • платформа nanoCAD 22-24 (с модулем «3D»);
СУБД (опционально):
  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.
  • Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).
Операционная система:
  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
  • Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

  • Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
  • Монитор 1024x768 True Color.
  • Видеокарта с обязательной поддержкой DirectX 11-12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
  • Свободное место на жестком диске - 6 Гб (минимум). Тип жесткого диска - SSD (рекомендуется), HDD.
