Основной функционал

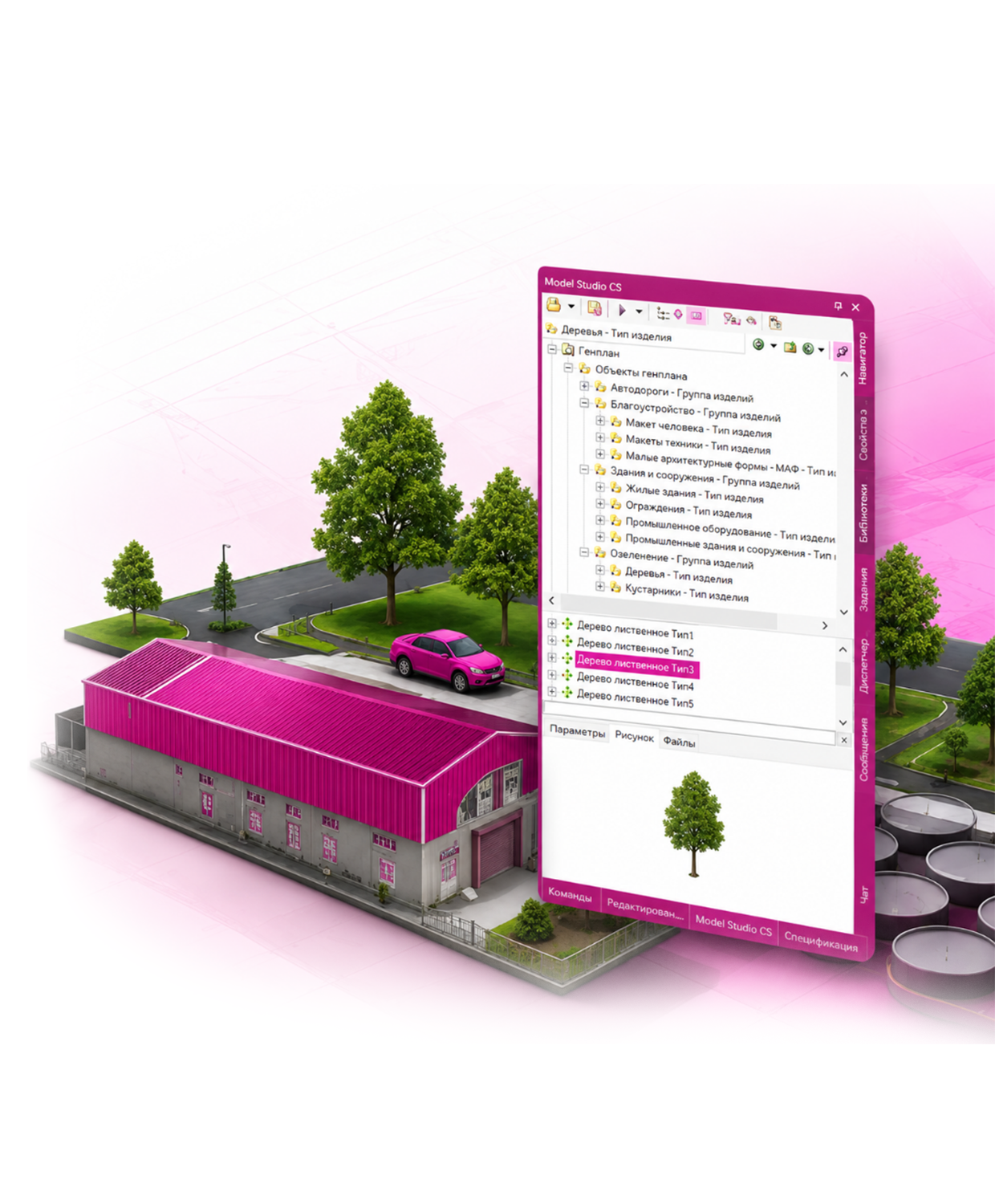

База данных оборудования, изделий и материалов

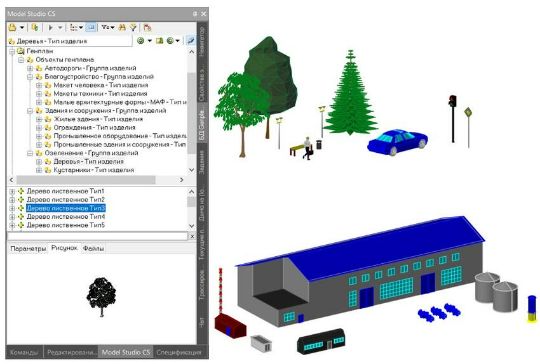

База данных изделий Model Studio CS Генплан включает в себя наборы типовых зданий и сооружений, элементов благоустройства (деревья, кустарники, малые архитектурные формы), элементов автодорог (дорожные знаки, дорожное оборудование, освещение), а также макеты людей и техники

Пользователь может самостоятельно пополнять библиотеку новыми элементами параметрической графики.

Основные возможности работы с базой данных:

  • Работа с базой данных
    Работать с базой данных оборудования легко и просто. Требуется лишь выбрать из нее объект и разместить его на модели.
  • Автоматическое обновление документации
    Оборудование отобразится на чертежах в необходимых размерах, а также будет учтено в спецификациях и других документах.
  • Просмотр без вставки
    Предусмотрена возможность без вставки в чертеж просмотреть, как выглядит объект, и получить полную информацию о нем.
  • Режимы работы
    База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере организации с разграничением прав использования.

Цифровая модель рельефа (ЦМР)

Функционал работы с цифровой моделью рельефа (ЦМР) можно разделить на три основных этапа:

  1. Построение модели
    Трехмерная поверхность формируется в виде 3D-граней на основе высотных отметок, структурных линий и внутренних контуров.
  2. Визуализация и расчеты
    На базе созданной геометрии возможен расчет и отрисовка откосов с выходом на заданную поверхность, а также автоматическая генерация горизонталей.
  3. Редактирование поверхности
    Для корректировки модели используются операции переброса ребер, изменения отметки узла, его перемещения, а также вставки или удаления точек.

Исходные данные для проектирования

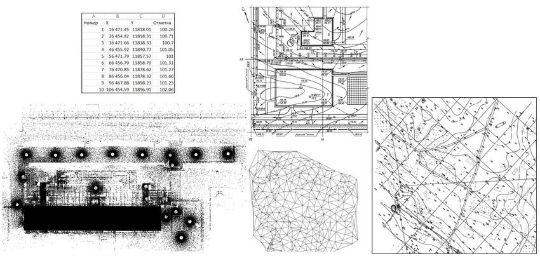

В качестве исходных данных для проектирования могут быть использованы данные разных форматов:

  • отсканированные чертежи (сколка существующего рельефа и ситуации);
  • полученные от геодезистов текстовые файлы с точками, имеющими координаты X, Y, Z;
  • облака точек, полученные посредством лазерного сканирования;
  • готовые триангуляции (3D-грани), созданные в других программных продуктах;
  • чертежи в формате *dwg.

Автоматическая генерация чертежей планов, видов, разрезов

Назначение и автоматизация
Математическое ядро Model Studio CS формирует на основе трехмерной модели чертежи. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки, выноски, позиционные обозначения и размеры.

Процесс создания
Весь процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких несложных действий:

  • определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
  • указать место на чертеже, задать масштаб чертежа и выбрать из списка размеры и обозначения, подлежащие автоматической простановке.
Настройка правил оформления
В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов, видов, планов и схем — для этого применяется Мастер оформления, который позволяет создавать, редактировать, импортировать и экспортировать профили простановки размеров, выносок, отметок уровня..

Учет геологической обстановки при проектировании и решении прикладных задач

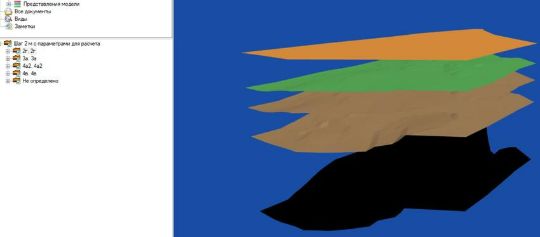

В Model Studio CS Генплан предусмотрен функционал по интеграции проектируемых моделей и данных геологии, импортированных из специализированного ПО. Интеграция осуществляется посредством передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (CadLib Проект).

Основные задачи, решаемые с учетом геологических особенностей:

  • построение траншей подземных сетей проектируемого объекта;
  • построение котлованов с автоматической генерацией ведомости объемов земляных работ с разбивкой общего объема разработки на отдельные грунты;
  • генерация продольных профилей с геологическим разрезом.

Цифровая модель местности (ЦММ)


Посадку на генплан зданий и сооружений можно осуществить несколькими способами:

  • вставить из библиотеки изделий и материалов;
  • отобразить из базы данных проекта CADLib Модель и Архив;
  • создать контуры сооружений специальной командой.

Также на генплане расставляются элементы благоустройства и озеленения.

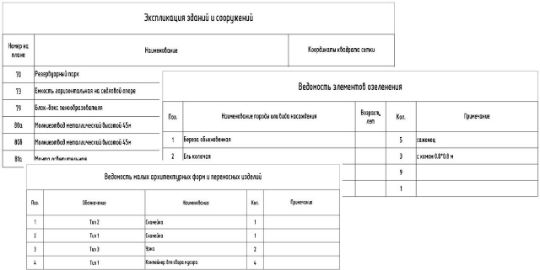

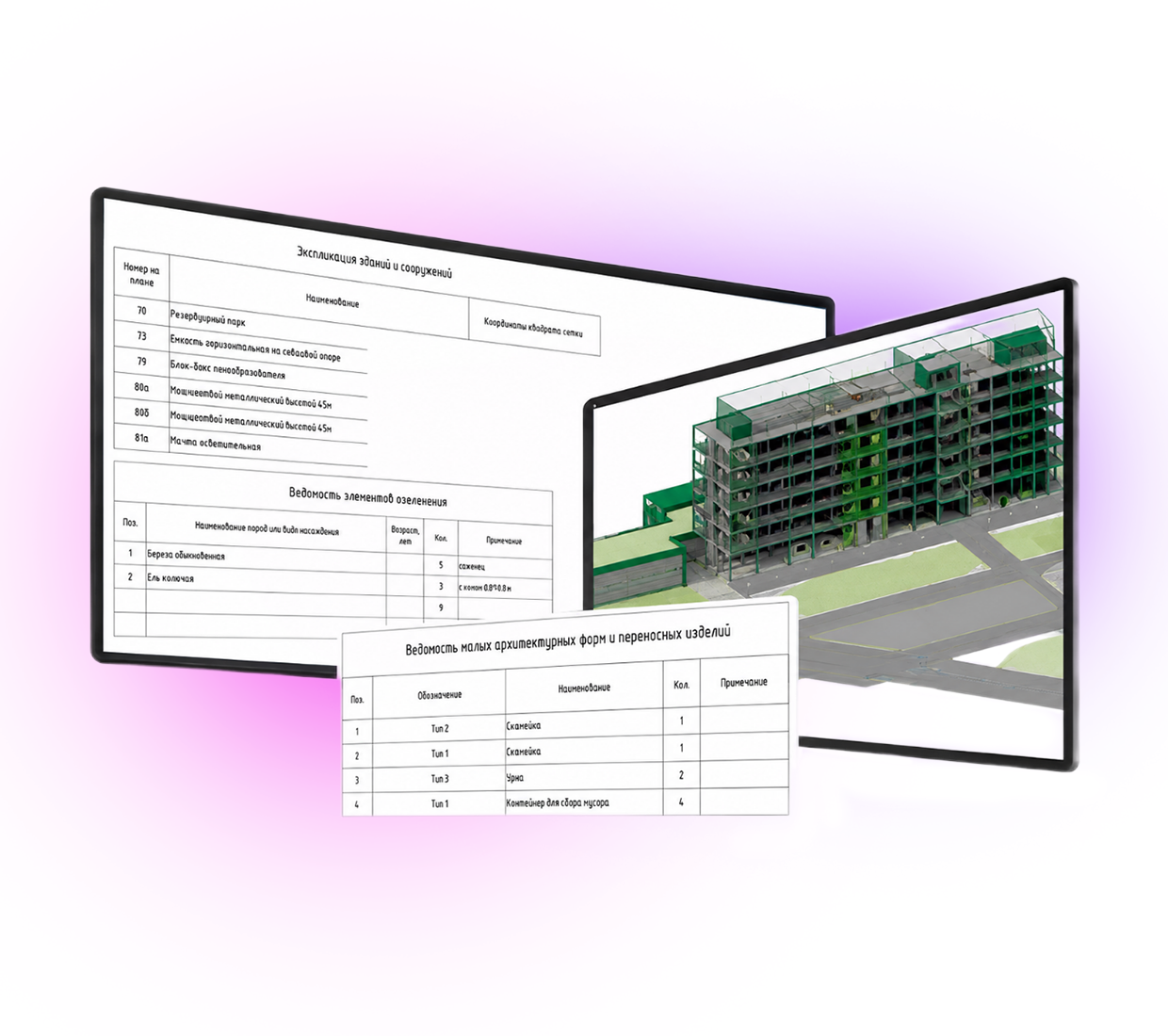

По объектам, размещенным на генплане, можно автоматически получить ведомости и спецификации в соответствии с ГОСТ. Шаблоны документов настраиваемые.

Результаты работы

В результате мы получим чертежи основного комплекта ГП, на которых будут проставлены размеры, выноски, отметки и т.д., при этом все будет выполнено автоматически на основе трехмерной модели.

Разбивочный план

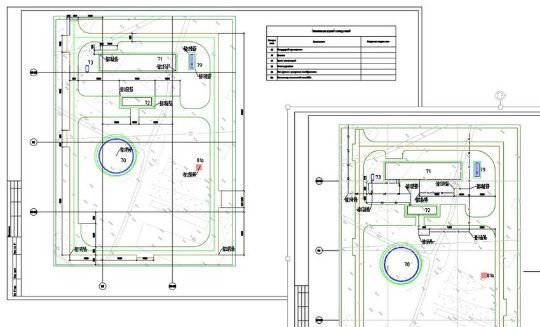

На чертеже отображаются геодезическая сетка, здания и сооружения, дороги, проезды и площадки, элементы планировочного рельефа (откосы, подпорные стенки, пандусы). Экспликация зданий, ведомости дорожек и площадок формируются автоматически.

План организации рельефа

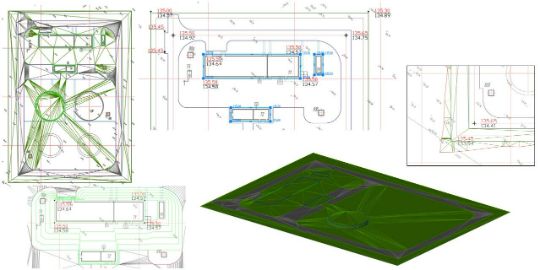

На чертеже отображаются абсолютные отметки внутри контура зданий и сооружений, проектные отметки и уклоноуказатели, проектные горизонтали, фактические отметки рельефа, здания и сооружения, дороги, проезды, площадки, геодезическая сетка осей.

План земляных масс
Программа производит расчет картограммы земляных масс и оформляет чертеж в соответствии с отечественными нормативами.

План благоустройства и озеленения
На чертеже отображаются тротуары, дорожки, площадки различного назначения, малые архитектурные формы и переносные изделия, деревья, кустарники, цветники и газоны. Ведомости элементов озеленения и малых архитектурных форм формируются автоматически и вставляются в чертеж.

Сводный план инженерных сетей
На чертеже отображаются коммуникационные сооружения для прокладки сетей, подземные, наземные и надземные сети, стойки и опоры коммуникационных сооружений, здания и сооружения, дороги, проезды, площадки, геодезическая сетка осей.

Преимущества продукта

Удобная среда проектирования

Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

База данных оборудования, изделий и материалов

Стандартная библиотека поставляемая в составе дистрибутива включает:
  • оборудование;
  • детали трубопроводов и арматуру;
  • опоры трубопроводов;
  • детали уплотнения (прокладки и т.д.);
  • детали крепления (болты, гайки и т.д.);
  • строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).

Обновление базы данных через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

Интеграция с документооборотом

Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.

Интероперабельность с любыми BIM-моделями

Model Studio CS имеет встроенные средства импорта и экспорта данных:
  • качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
  • совместимость с любыми моделями в формате DWG;
  • прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
  • импорт из Intergraph Smart3D через SAT и CSV;
  • импорт из AVEVA PDMS через RVM и ATT;
  • импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
  • другое ПО…

Поддержка формата IFC

Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:
  • гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
  • универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
  • интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
  • мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
  • функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
  • поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
  • поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.

Легкий переход с 2D на 3D проектирование

Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Полноценное решение

Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.

Используйте на всех стадиях

Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.

Model Studio CS лучше зарубежных аналогов

В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.
