Model Studio CS Отопление и вентиляция

Инженерный программный комплекс для информационного моделирования внутренних систем отопления, вентиляции и кондиционирования воздуха (марка ОВ) с выпуском проектной и рабочей документации

Протестировать

Model Studio CS Отопление и вентиляция

Протестировать

Основной функционал

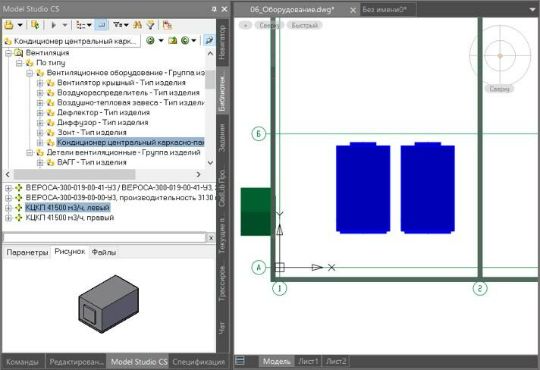

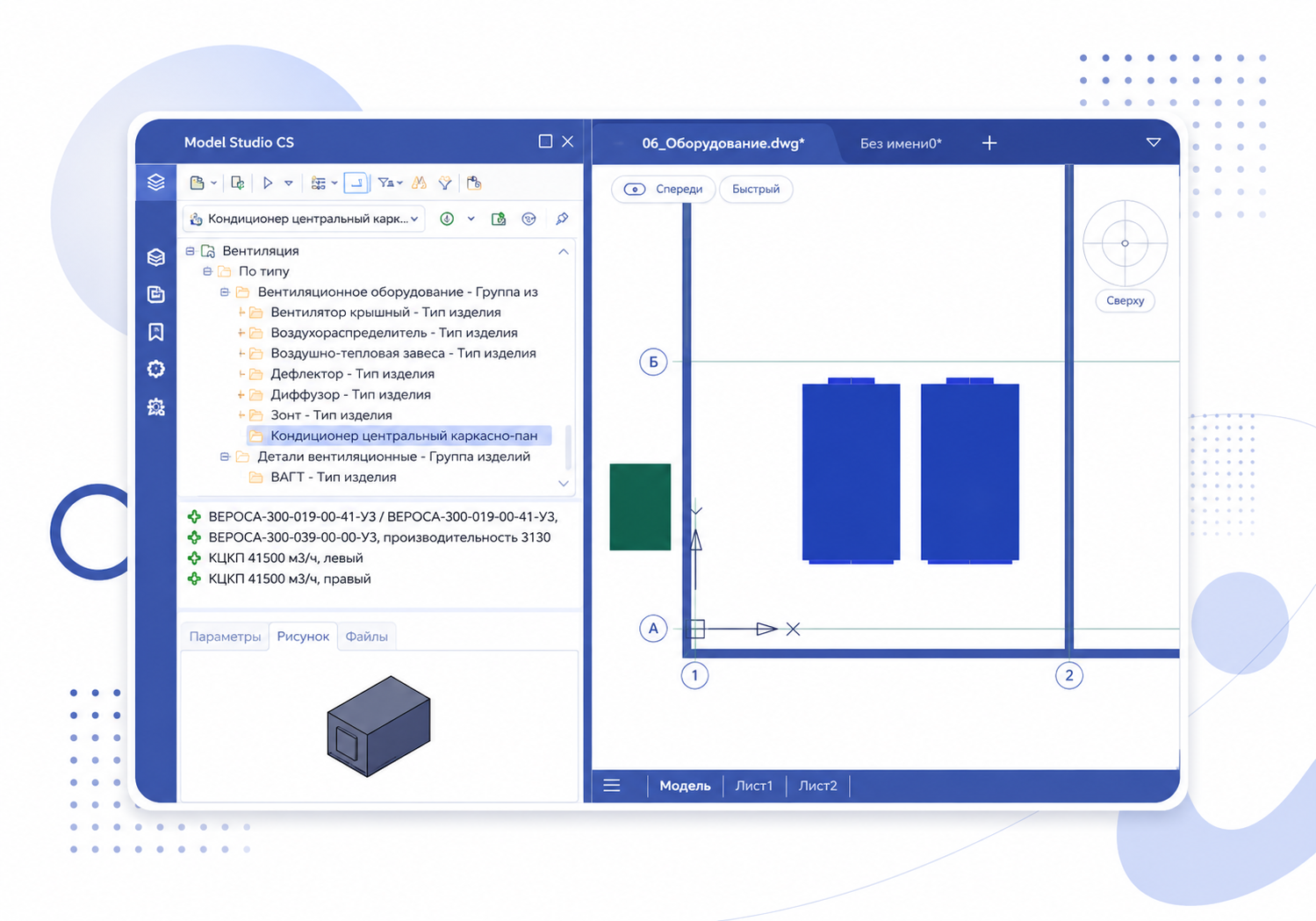

Компоновка оборудования

Размещение инженерного оборудования в трехмерном пространстве — одно из наиболее ответственных технических решений при проектировании.

Инструментарий Model Studio CS Отопление и вентиляция

обеспечивает удобство работы на любом этапе проекта;
позволяет выполнять непрерывную проверку допустимых расстояний (соблюдения нормативных требований).

Ключевая функция для перехода к BIM/ТИМ
Быстрый переход между двумерным (2D) и трехмерным (3D) представлением. Проектирование ведется на плоском плане, а переключение в объемный вид выполняется одной кнопкой. Инструмент снижает порог входа для специалистов, осваивающих 3D-проектирование и испытывающих трудности с восприятием пространственной модели.

База данных оборудования, изделий и материалов

Интеграция
Встроенная база данных готовых компонентов исключает необходимость вызова сторонних программ. Доступ к каталогам осуществляется непосредственно из среды проектирования.

Состав поставки
Стандартные библиотеки Model Studio CS охватывают широкий спектр изделий для систем отопления и вентиляции (ОВ).

Инструментарий инженера

поиск по атрибутам или с использованием предопределенных условий;
работа с классификаторами, миникаталогами и выборками.

Предварительный анализ объектов
Возможность оценки компонента до его вставки в чертеж. Инженер может мгновенно получить полную атрибутивную информацию:

марка;
производитель;
материал;
вес;
состав изделия.

Это обеспечивает обоснованность выбора элемента на ранних этапах разработки проекта без затрат времени на размещение объекта.

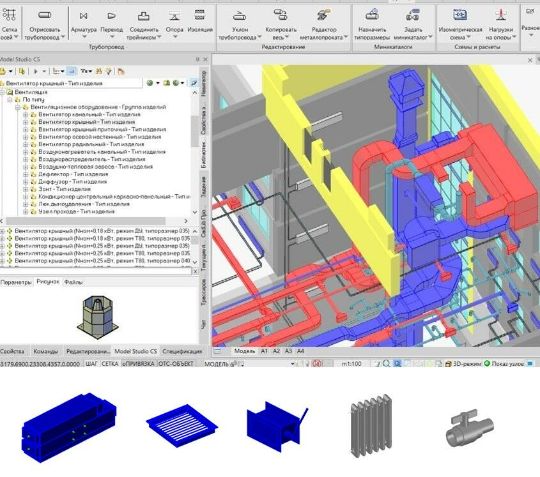

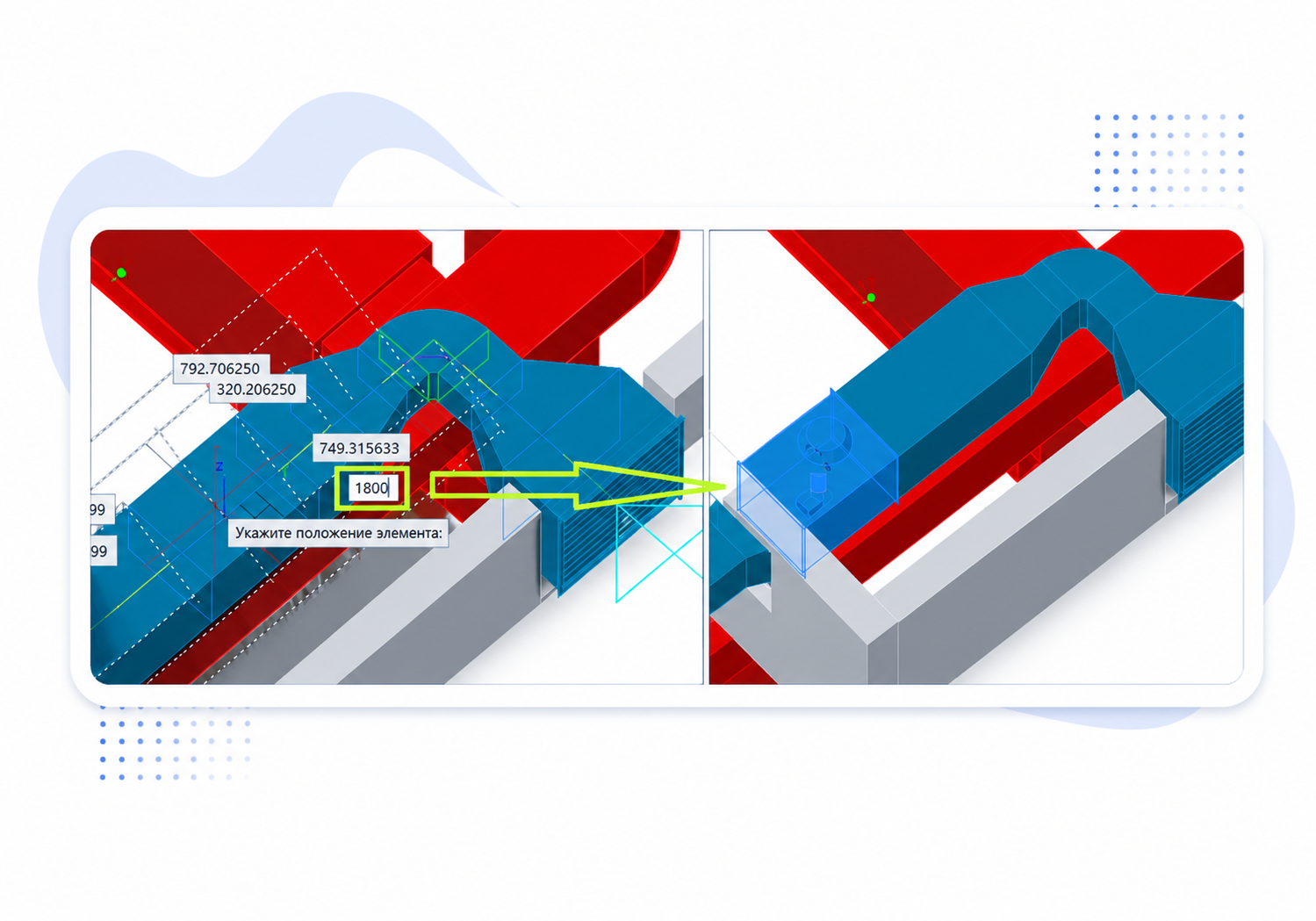

Трехмерное моделирование

Инструменты трассировки
Высокоэффективные средства отрисовки трубопроводов и воздуховодов. Поддерживается построение по координатам, углам, привязкам, а также использование координатных фильтров для точного позиционирования относительно объектов смежных специальностей.

Автоматизация соединений
Встроенный инструмент автоматической трассировки соединяет две точки элементом заданного сечения по кратчайшему конструктивному расстоянию с автоматическим размещением отводов.

Режимы построения

эскизный: работа с обобщенными деталями (условные диаметры, отсутствие данных о производителе);
конструкторский: применение точных изделий из миникаталогов («спеков») с указанием конкретных размеров и производителей.

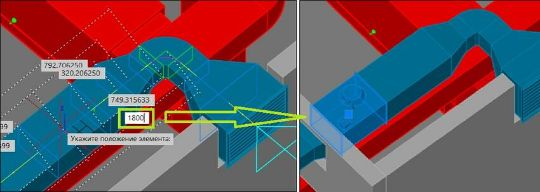

Параметрическая корректировка
Искусственный интеллект модели обеспечивает целостность проекта на любом этапе редактирования. При внесении изменений система автоматически пересчитывает длины связанных участков, подгоняет размеры сечений и корректирует геометрию всех зависимых деталей.

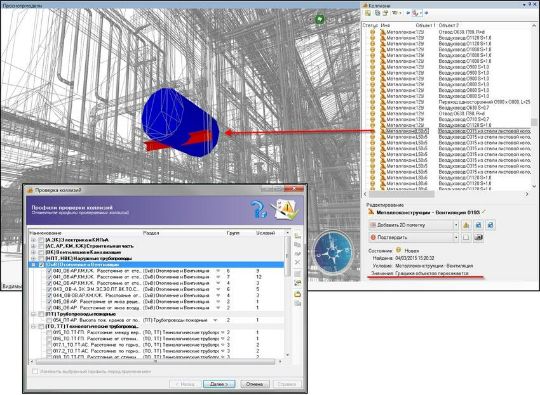

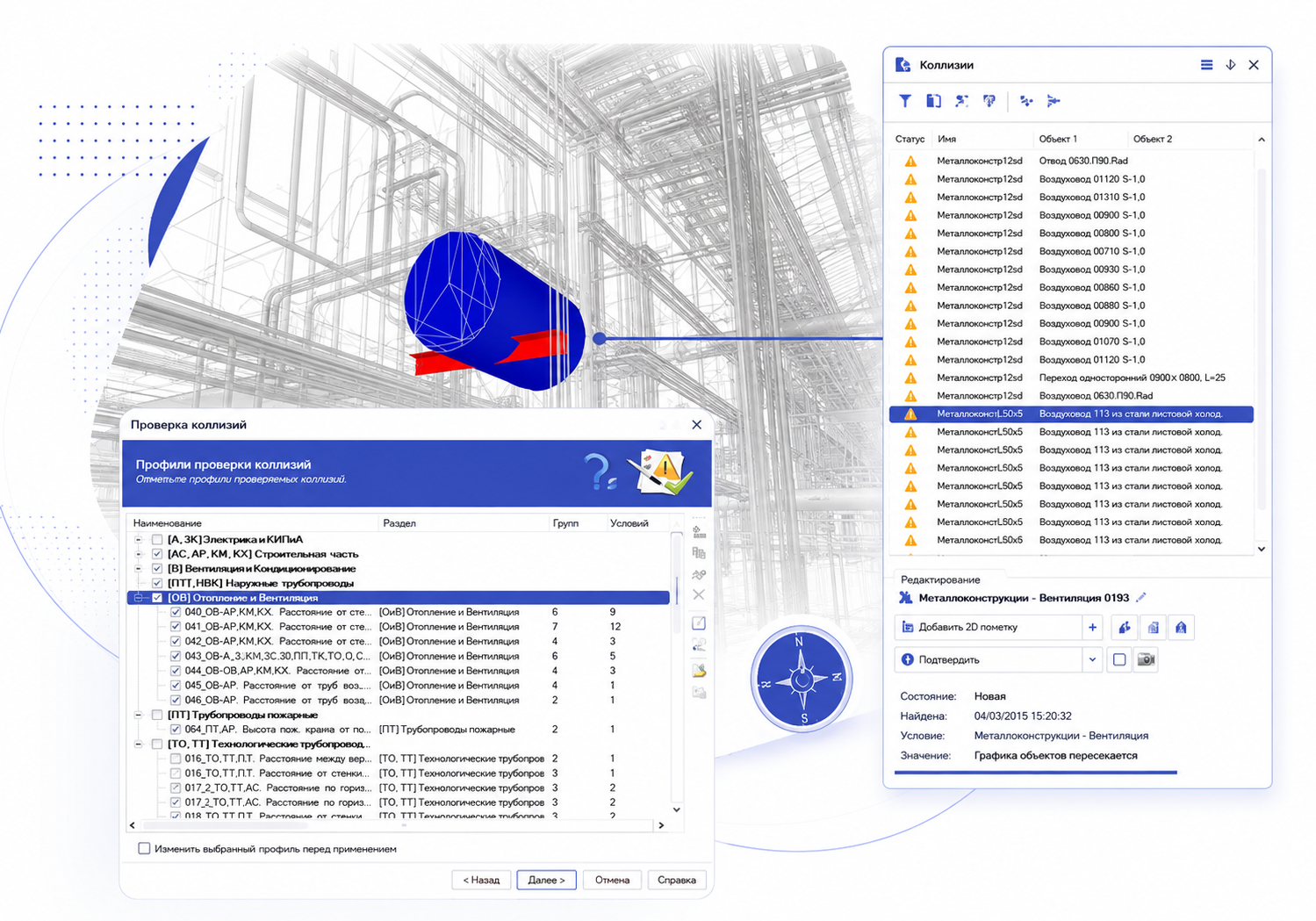

Проверка модели на коллизии

Область проверки
Анализ пространственных пересечений и нарушений допустимых расстояний между трубопроводами, воздуховодами, деталями систем, оборудованием, строительными конструкциями и кабелями.

Нормативная база
В стандартную поставку включен преднастроенный регламент проверок на соответствие ПБ 03−585−03 (Правила устройства и безопасной эксплуатации технологических трубопроводов) и контроль самопересечений объектов. Пользователь может самостоятельно создавать, настраивать и сохранять собственные правила в специальном диалоговом окне для повторного использования.

Процесс верификации
Проверка запускается одной кнопкой в любой момент проектирования. Система анализирует модель на наличие коллизий, геометрических пересечений и нарушений предельно допустимых размеров согласно заданным параметрам.

Отчетность и исправление
По результатам анализа формируется сводный отчет в виде таблицы. Все обнаруженные нарушения локализуются и наглядно подсвечиваются непосредственно на трехмерной модели, что позволяет проектировщику оперативно вносить корректировки.

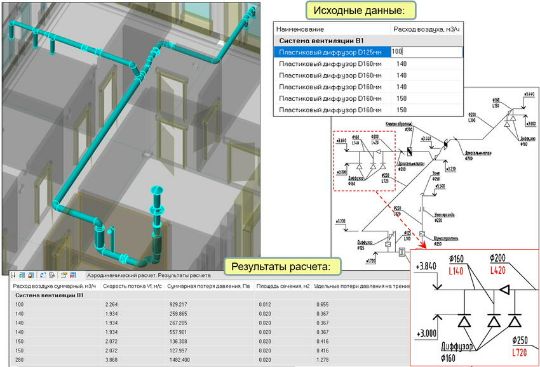

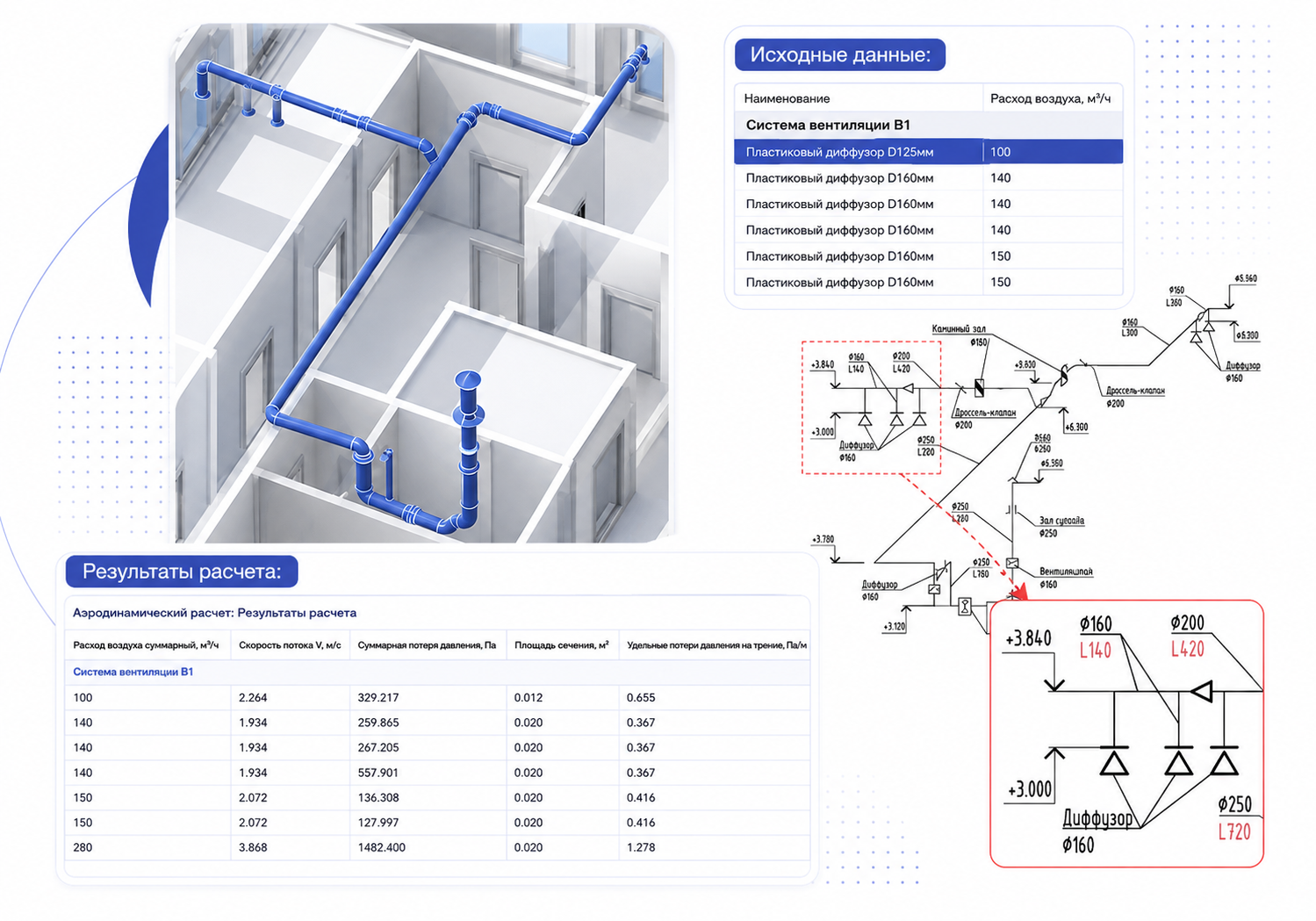

Аэродинамический расчет систем вентиляции средствами Model Studio

Model Studio CS Отопление и вентиляция позволяет выполнять расчет расходов и аэродинамических характеристик системы вентиляции.

Исходными данными для расчета являются расходы воздуха на конечных элементах системы вентиляции: диффузоры, решетки и пр.

Полученные результаты расчета сохраняются в параметрах элементов системы вентиляции и могут быть выведены в табличном виде (таблица Word, Excel, CAD-приложение), либо на чертежи (проекции, изометрические виды, аксонометрические схемы).

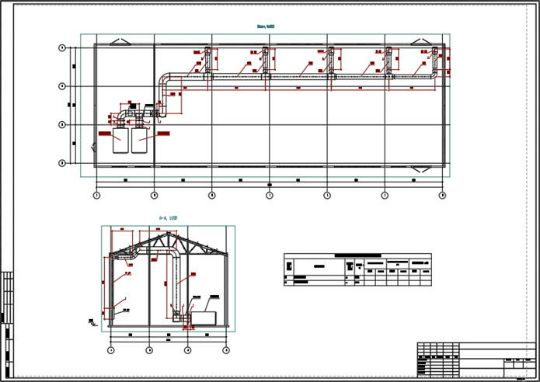

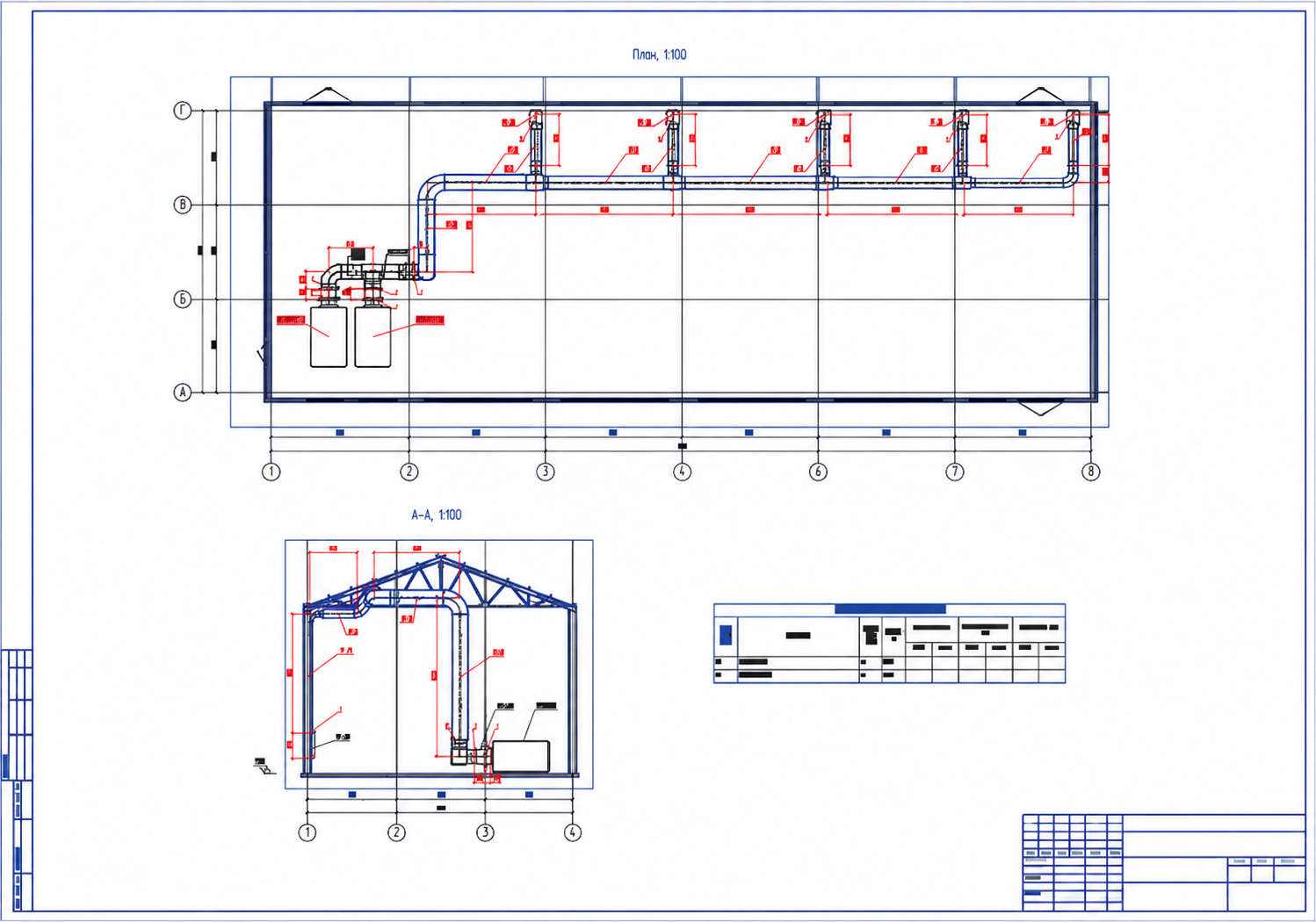

Автоматическая генерация чертежей планов, видов, разрезов и схем

Методология
Применен интеллектуальный подход к документированию. Процесс оптимизирован для скорости и качества, не требует узкоспециализированных знаний САПР, но сохраняет за проектировщиком полный контроль над данными с возможностью их оперативного редактирования.

Математическое ядро
Формирует на основе трехмерной модели комплект документации высокого графического качества. Выполняет автоматическую генерацию планов, видов и разрезов с проставлением отметок уровня, выносок, позиционных обозначений и размеров.

Алгоритм работы пользователя

определение границ: установка линии разреза, а также его глубины и высоты (границ вида) непосредственно на 3D-модели;
настройка листа: указание места размещения проекции на листе, выбор масштаба из списка и активация необходимых типов автоматической простановки размеров и обозначений.

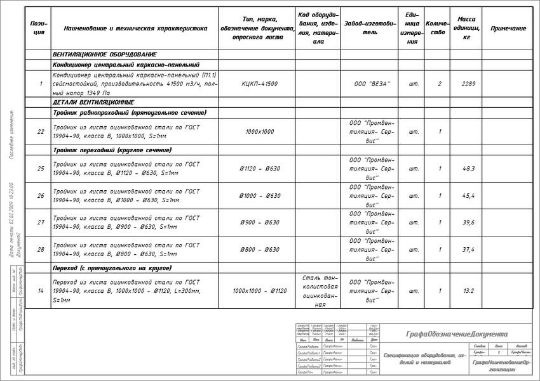

Автоматическое формирование спецификации и табличных документов

Источник данных
Трехмерная информационная модель, разрабатываемая в среде Model Studio CS.

Генерируемая документация
Полный комплект ведомостей формируется автоматически. В него входят спецификации оборудования и материалов (в том числе заказные), экспликации помещений, таблицы воздухообмена и другие необходимые отчеты.

Пользовательский сценарий
Процесс сводится к выбору требуемого шаблона документа и целевого формата для выгрузки финального варианта.

Поддерживаемые форматы экспорта
Текстовые редакторы: MS Word, Rich Text Format (RTF).
Табличные процессоры: MS Excel.
Среда CAD: таблицы AutoCAD или nanoCAD непосредственно на чертеже.

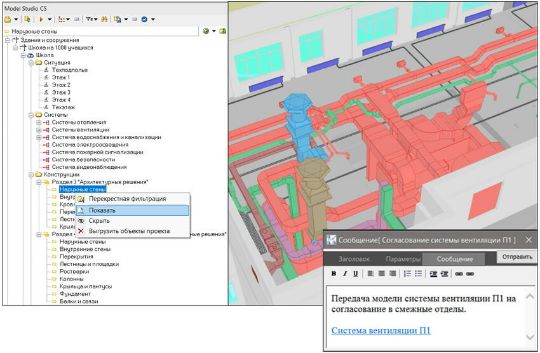

Работа в CADLib Проект

Среда общих данных
Model Studio CS Отопление и вентиляция полностью интегрирован в единую среду комплексного проектирования на базе технологии CADLib Проект. Модели, чертежи и спецификации хранятся в общей базе данных.

Организация процесса
Привязка рабочего чертежа к проекту осуществляется в начале работы. Файлы хранятся централизованно и извлекаются из базы для редактирования по мере необходимости, что исключает потерю версий.

Междисциплинарное взаимодействие
В любой момент пользователь может подгрузить объекты смежных специальностей напрямую из базы данных для принятия компоновочных решений с учетом полной информации по объекту.

Система автоматически отслеживает актуальность внешних данных: при обновлении объектов смежников программа уведомляет о наличии устаревших элементов и предлагает их актуализировать.

Передача заданий
Предусмотрен функционал выдачи поручений между отделами. Задания содержат прямые ссылки на конкретные объекты трехмерной модели и элементы структуры проекта. Данный подход минимизирует проектные ошибки и повышает качество итоговой информационной модели.

Преимущества продукта

Удобная среда проектирования

Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

База данных оборудования, изделий и материалов

Стандартная библиотека поставляемая в составе дистрибутива включает:

оборудование;
детали трубопроводов и арматуру;
опоры трубопроводов;
детали уплотнения (прокладки и т.д.);
детали крепления (болты, гайки и т.д.);
строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).

Обновление базы данных через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

Интеграция с документооборотом

Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.

Интероперабельность с любыми BIM-моделями

Model Studio CS имеет встроенные средства импорта и экспорта данных:

качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
совместимость с любыми моделями в формате DWG;
прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
импорт из Intergraph Smart3D через SAT и CSV;
импорт из AVEVA PDMS через RVM и ATT;
импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
другое ПО…

Поддержка формата IFC

Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:

гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.

Легкий переход с 2D на 3D проектирование

Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Полноценное решение

Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.

Используйте на всех стадиях

Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.

Model Studio CS лучше зарубежных аналогов

В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.

Стоимость


Лицензии	Локальная	Сетевая
Право на использование программного обеспечения Model Studio CS Отопление и вентиляция (3.x, постоянные лицензии) *	172 700 ₽	172 700 ₽
Право на использование программного обеспечения Model Studio CS Отопление и вентиляция (3.x, 3 месяца)	29 900 ₽	29 900 ₽
Право на использование программного обеспечения Model Studio CS Отопление и вентиляция (3.x, 1 год)	103 700 ₽	103 700 ₽
Право на использование программного обеспечения Model Studio CS Отопление и вентиляция (3.x, 2 года)	164 100 ₽	164 100 ₽

* Обязательно приобретение подписки на обновления


Подписки на обновления	Локальная	Сетевая
Право на использование программного обеспечения Model Studio CS Отопление и вентиляция (Subscription (1 год))	43 100 ₽	43 100 ₽
Право на использование программного обеспечения Model Studio CS Отопление и вентиляция (Subscription (2 года))	77 800 ₽	77 800 ₽
Право на использование программного обеспечения Model Studio CS Отопление и вентиляция (Subscription (3 года))	103 700 ₽	103 700 ₽
Право на использование программного обеспечения Model Studio CS Отопление и вентиляция (Subscription Recovery (за 1 месяц))	3 600 ₽	3 600 ₽

Получить КП

Технические требования

Программное обеспечение

Графическая CAD-платформа:

nanoCAD Plus 21 (с модулем «3D»);
платформа nanoCAD 22-24 (с модулем «3D»);

СУБД (опционально):

PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.
Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).

Операционная система:

Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
Монитор 1024x768 True Color.
Видеокарта с обязательной поддержкой DirectX 11-12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
Свободное место на жестком диске - 6 Гб (минимум). Тип жесткого диска - SSD (рекомендуется), HDD.
