В программном комплексе Model Studio CS ЛЭП реализована возможность систематического расчета провода. Функционал для систематического расчета выполнен просто и удобно, позволяя мгновенно просчитывать любой выбранный провод с любым шагом пролета при любых климатических сочетаниях.
Программный комплекс Model Studio CS ЛЭП позволяет самостоятельно выбрать способ расстановки опор: «вручную», при помощи автоматически формируемого шаблона или полностью автоматически. Это обеспечивает проектировщику возможность использовать хорошо известный и привычный ему инструмент расстановки, шаблон или встроенные алгоритмы автоматической расстановки. При этом Model Studio CS в интерактивном режиме произведет расчеты, выполнит проверку коллизий (допустимых габаритов), оформит чертеж и сформирует табличные документы.
Model Studio CS ЛЭП позволяет производить любые операции с опорами: передвигать их, удалять, добавлять новые, изменять тип и марку и т.д. Все необходимое оформление осуществляет специализированная интеллектуальная система.
Исследования в области эргономики и интерактивных технологий позволили максимально сократить сроки освоения программы: приступить к работе проектировщик сможет сразу же после краткого знакомства с интерфейсом.
Для упрощения работы и контроля данных в программном комплексе Model Studio CS ЛЭП предусмотрен удобный инструмент — Табличный редактор профиля, который представляет собой набор из четырех таблиц. Информация может поступать в таблицы автоматически при работе с моделью проекта или передаваться из внешних форматов. Табличный редактор не только позволяет отслеживать изменение существующих и появление новых данных модели проекта, но и предоставляет возможность редактировать модель непосредственно через таблицы.

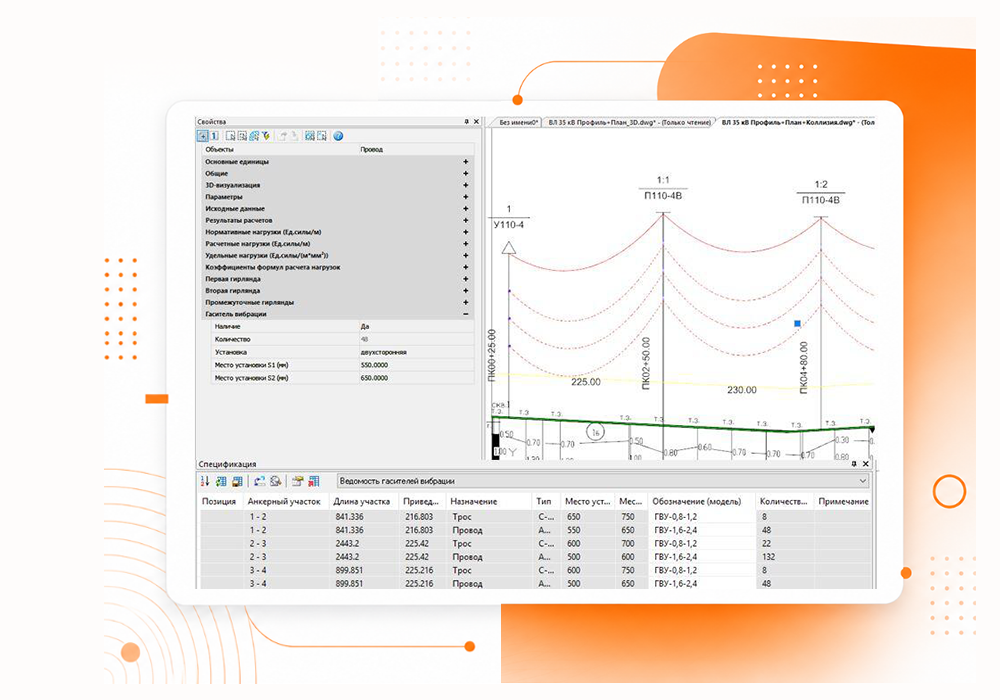

Программный комплекс Model Studio CS ЛЭП позволяет оценить необходимость установки гасителей вибрации, определить точки их крепления на проводе и грозозащитном тросе.

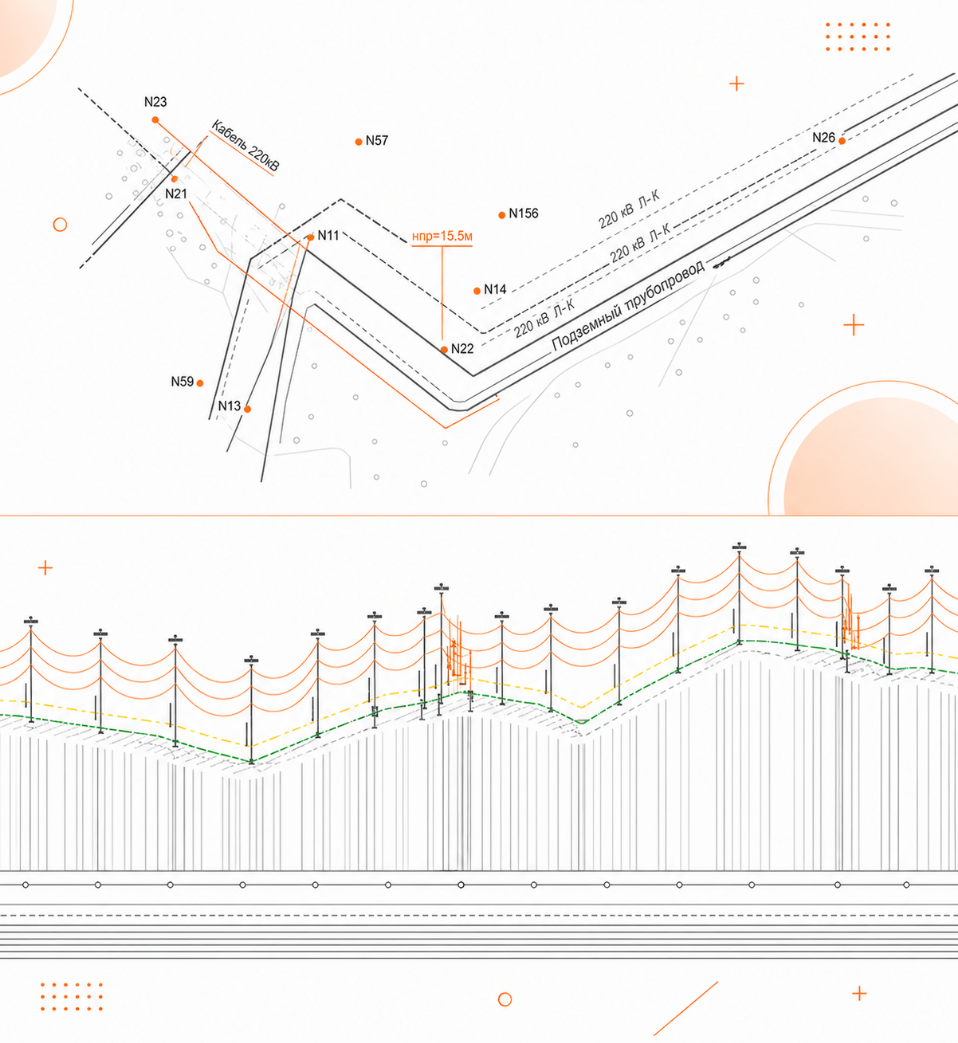

Программный комплекс Model Studio CS ЛЭП обеспечивает несколько различных возможностей начала проектирования ЛЭП. Можно начинать работу с плана трассы ВЛ, указав на нем места установки анкерных опор. После этого сразу установить анкерные опоры на план, в активное окно вида (область, содержащую чертеж продольного разреза профиля), а затем произвести расстановку промежуточных опор с учетом габарита ВЛ до земли и объектов, пересекающих трассу ЛЭП, и тут же выгрузить всю расстановку обратно на план. При этом все оформление, необходимые надписи и подписи будут выполнены автоматически.
Программный комплекс Model Studio CS ЛЭП оснащен мощным инструментом проверки допустимых расстояний между объектами: опорами и пересечениями, проводами и пересечениями, проводами и грозотросом. При проверке модели на основе настроек, регламентирующих расстояния, осуществляется анализ коллизий между объектами и диагностируется факт нарушения допустимого расстояния.
Информация о всех найденных коллизиях выводится графически и в табличном виде. После анализа обнаруженных коллизий пользователь устраняет их — при подходе, грамотном с точки зрения проектирования, это не займет много времени. Проверка на предмет коллизий возможна в любой момент, как только проектировщик сочтет ее необходимой.
По результатам работы проектировщика в программе Model Studio CS ЛЭП автоматически формируется выходной документ — ведомость переходов.
Процесс формирования выходной документации — самый быстрый и простой для пользователя: специальные функции обеспечивают вывод отдельных документов, а также автоматический выпуск целого пакета. Требуется нажать одну-единственную кнопку.
Очень важным является и то, что вывод документов возможен на любом этапе проектирования, что позволяет пользоваться промежуточными результатами для принятия проектных решений.
Наряду с «бумажными» документами, выпускаемыми Model Studio CS, для большинства таблиц предусмотрена возможность просмотра и в онлайн-режиме — без генерации документа. Такой режим дает возможность одновременно редактировать и документ, и модель. Например, менять марки, типы опор и смотреть, как меняются нагрузки на них, выбрать оптимальные марку опоры, пролет, комплект арматуры.

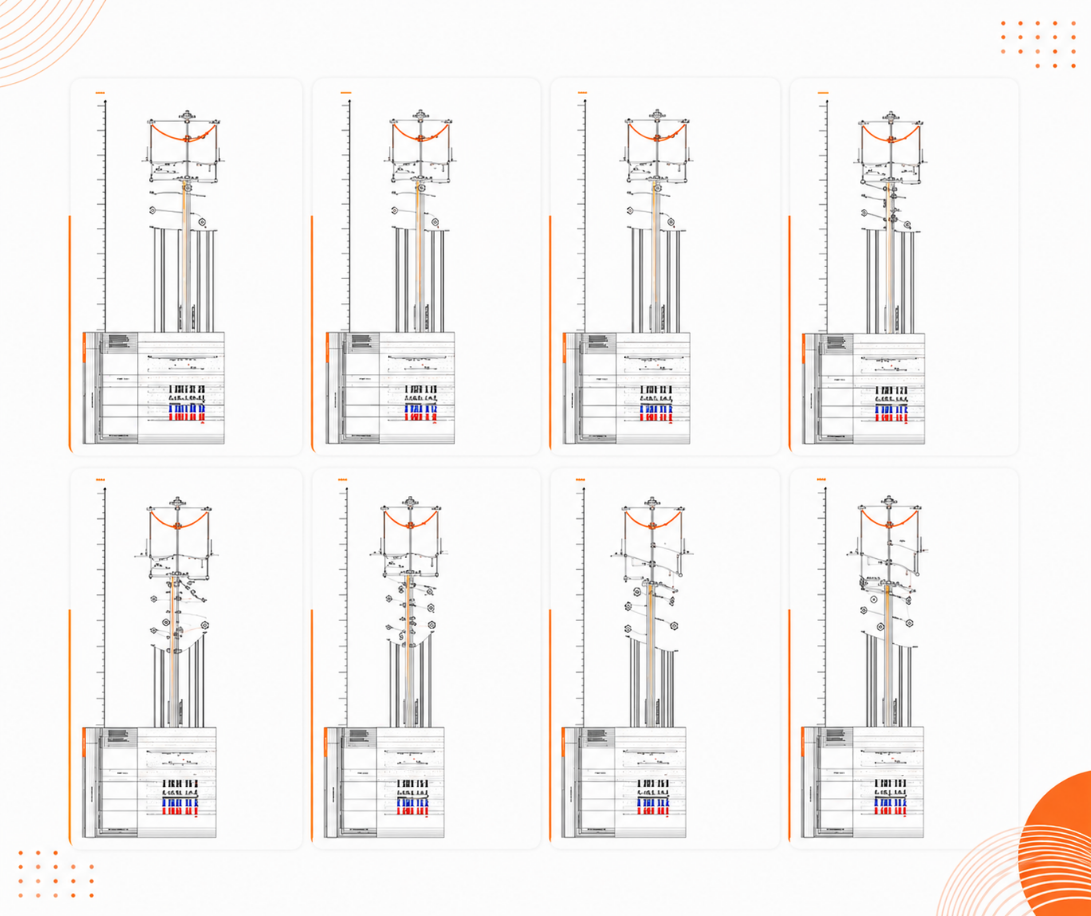

В проектах могут применяться гирлянды, состав которых отличается от представленного в базе данных, поэтому для удобства проектировщика предусмотрен специальный инструмент Конструктор гирлянд. Он позволяет быстро создать новую гирлянду («с нуля» или на основе существующей) с учетом степени загрязнения и напряжения линии.

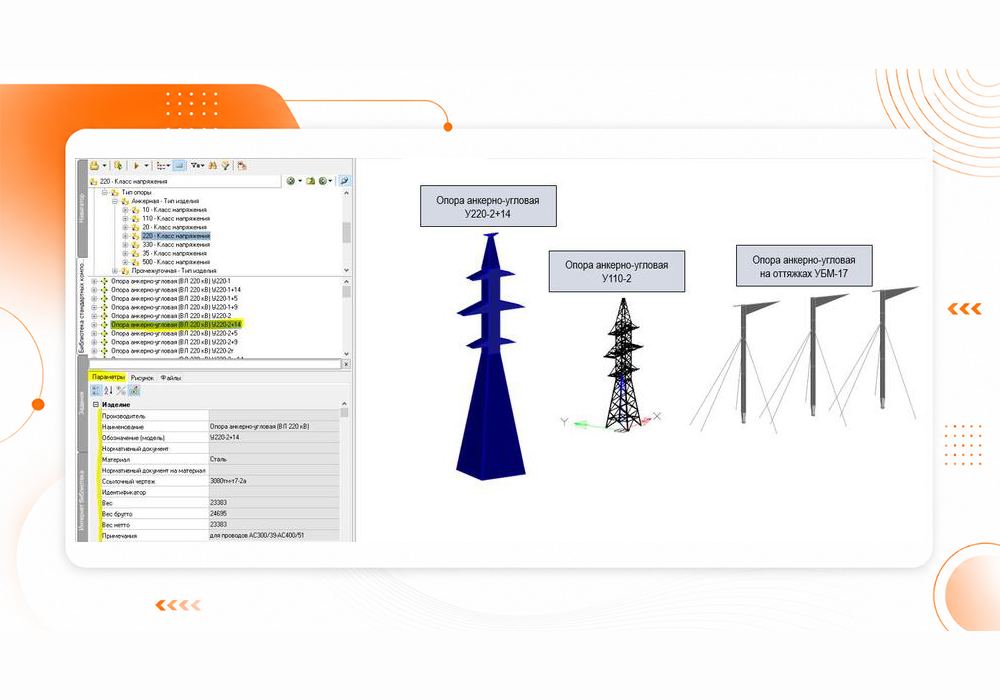

В проектах могут применяться опоры различных конфигураций, изготовленные из различных материалов. Той или иной из них может не оказаться в базе данных, поэтому для упрощения работы проектировщика предусмотрен специальный инструмент Конструктор опор. Он позволяет быстро создать новую опору любой конфигурации: от портала до обычной многосекционной промежуточной или анкерной опоры.
Строительство ЛЭП очень часто связано с устройством просек. Программный комплекс Model Studio CS ЛЭП производит расчет ширины просеки в соответствии с методикой, содержащейся в ПУЭ-7.
Программный комплекс Model Studio CS ЛЭП выполняет расчеты в момент установки опор на профиль и сразу отрисовывает кривые провеса провода. Иными словами, как только опоры установлены на профиль, вы можете видеть все результаты расчетов провода, нагрузки на опоры и фундаменты. Эти расчеты автоматически обновятся при перемещении опоры, ее замене на другую или любом другом изменении. Скажем, вы поменяли заход ВЛ: с одной стороны анкерной опоры есть грозотрос, а с другой нет. В расчете нагрузок это будет учтено немедленно.
В качестве примера, иллюстрирующего уникальные возможности Model Studio CS ЛЭП, можно рассмотреть журнал проверочного расчета нагрузок на опоры и фундаменты.
Расчет нагрузок на опоры и фундаменты производится в Model Studio CS ЛЭП по первой и второй группе предельных состояний.
В отчете детально описано все: от тяжений провода до выбора расчетного режима и проверки максимального напряжения в нижнем поясе опоры. Такие возможности Model Studio CS позволяют снять любые сомнения в качестве расчетов и обеспечивают проектировщика неопровержимыми аргументами в защиту его решений.

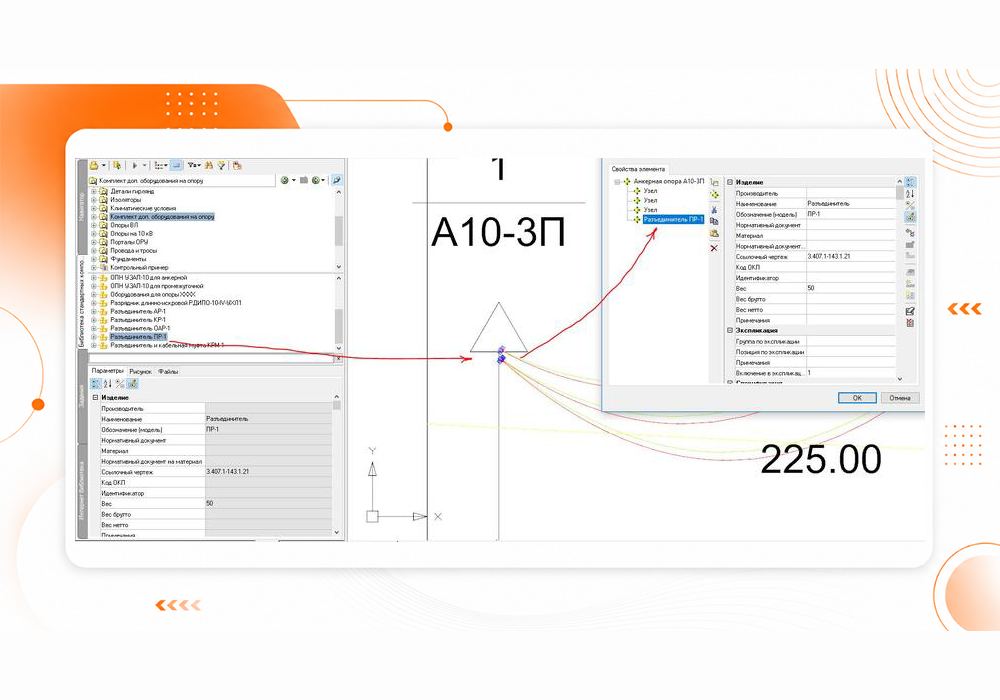

Еще один важный момент, который реализован в Model Studio CS, — это установка различного дополнительного оборудования на опоры и провода. Предположим, например, что для ВЛ, рассчитанной на 0,4 кВ, требуется учесть в спецификации разъединитель, установленный на опоре. Берем этот разъединитель из базы данных и устанавливаем на нужную опору или сразу на несколько опор. Два щелчка мыши — и всё на своих местах.
Таким же образом можно устанавливать ОПН, муфты, другое оборудование. Сразу после установки дополнительного оборудования все расчеты будут мгновенно обновлены, а вес дополнительного оборудования учтен в расчете нагрузок на опору.

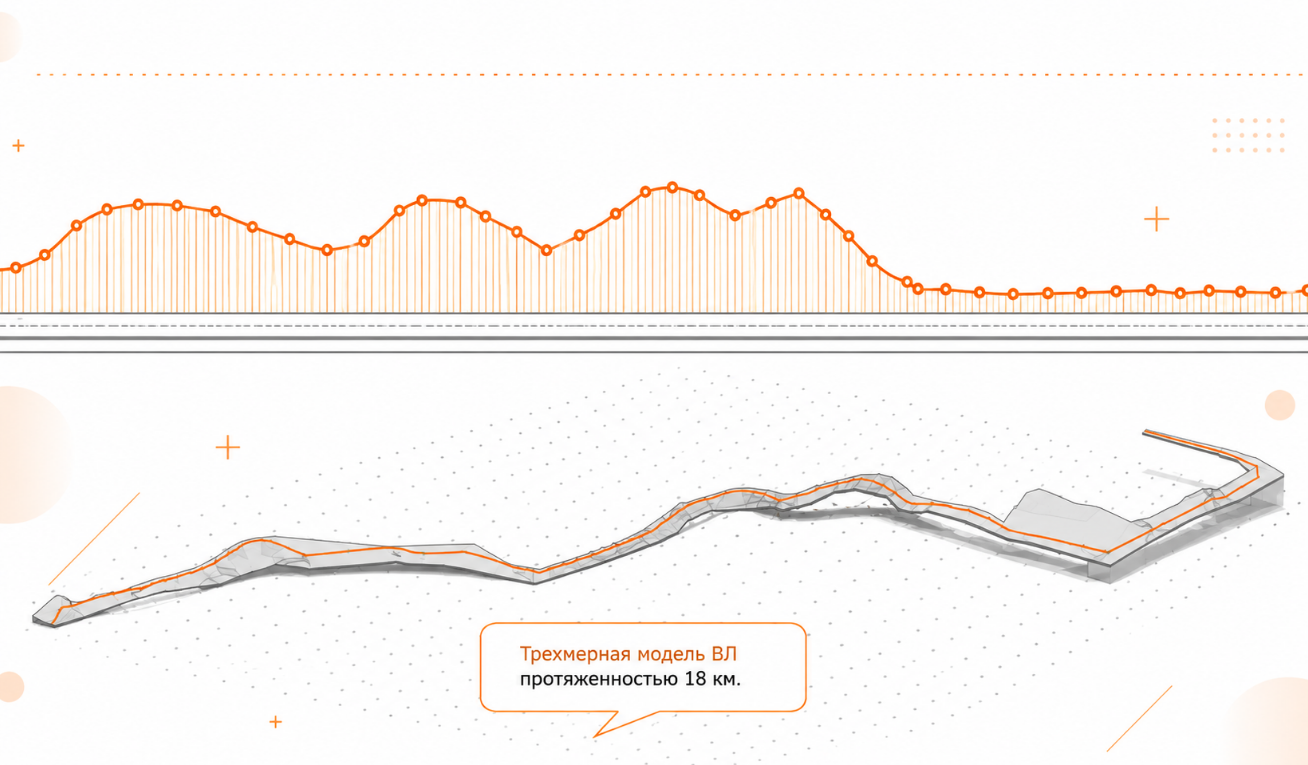

Программный комплекс Model Studio CS ЛЭП позволяет получать 3D-модель воздушной линии электропередач и работать с такой моделью.
В рамках задач 3D-проектирования, решаемых средствами Model Studio CS ЛЭП, можно:
Уникальная база данных оборудования, изделий и материалов обеспечивает совместную работу всех пользователей.
База данных имеет встроенную систему классификаторов и выборок, которые помогают быстро найти оборудование, изделия и материалы, ознакомиться с их характеристиками и разместить на модели.
Гибкая, с продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет легко создавать новые компоненты (оборудование, изделия и материалы) и сохранять их в единой базе данных.
Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS ЛЭП полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проект позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей.
В любой момент разработки трехмерной модели пользователь имеет возможность подгружать в чертеж из базы данных проекта объекты смежников и принимать компоновочные решения, имея полную информацию по объекту проектирования. В случае обновления объектов смежных специальностей программа подскажет о наличии устаревших объектов и предложит их актуализировать.
В самом начале создания модели в Model Studio CS ЛЭП, пользователь привязывает чертеж к проекту с помощью функционала CADLib Проект. В дальнейшем рабочий чертеж хранится в единой базе данных проекта и по мере необходимости забирается на редактирование.
