Model Studio CS Молниезащита
Инженерный программный комплекс ЭГ для трехмерного интерактивного проектирования и расчета молниезащиты, заземления и зон защиты зданий, сооружений и открытых территорий
Основной функционал
База данных оборудования, изделий и материалов
Встроена в среду проектирования, не требует вызова сторонних программ.
Функциональные возможности:
Инструментарий
Поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками и классификаторами.
Предварительный анализ без вставки в чертеж
Просмотр внешнего вида объекта, а также получение полной информации о нем — марка, завод-изготовитель, материал, вес, состав и другие характеристики для принятия инженерного решения.
Размещение на модели
Встроенная система классификаторов помогает быстро найти нужные изделия по характеристикам и разместить их в проекте.
Система оптимизирует подбор компонентов за счет прямого доступа к атрибутам изделий непосредственно из рабочего пространства САПР.
Трехмерное проектирование и расчет молниезащиты
Автоматизация построения зон
Зона молниезащиты генерируется автоматически при размещении молниеприемника (из базы данных или через специализированную команду) строго по методикам нормативных документов.
Интерактивный анализ сценариев
Методика расчета может быть изменена на любом этапе проектирования. Это позволяет мгновенно перестроить зону защиты, проверить все возможные варианты и выбрать оптимальное решение.

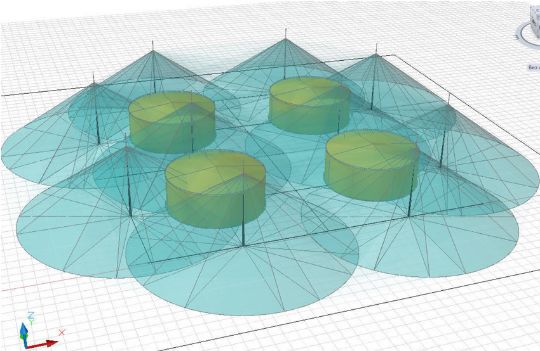

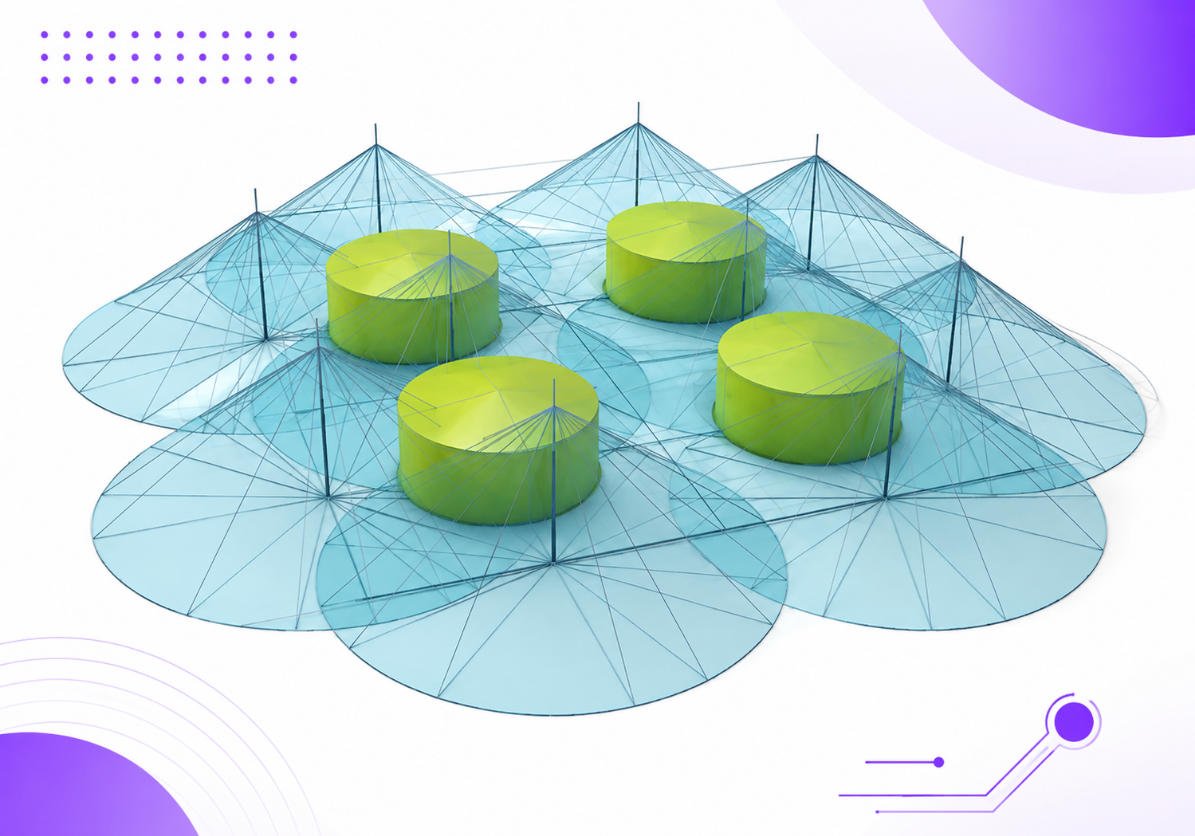

Поддержка сложных конфигураций стержневых систем
При добавлении второго и последующих стержневых молниеприемников комплекс самостоятельно определяет тип их взаимодействия, строя зоны для одиночных, двойных или многократных структур.

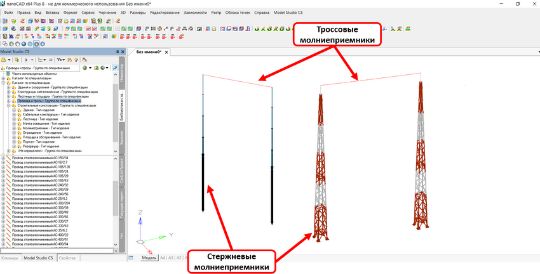

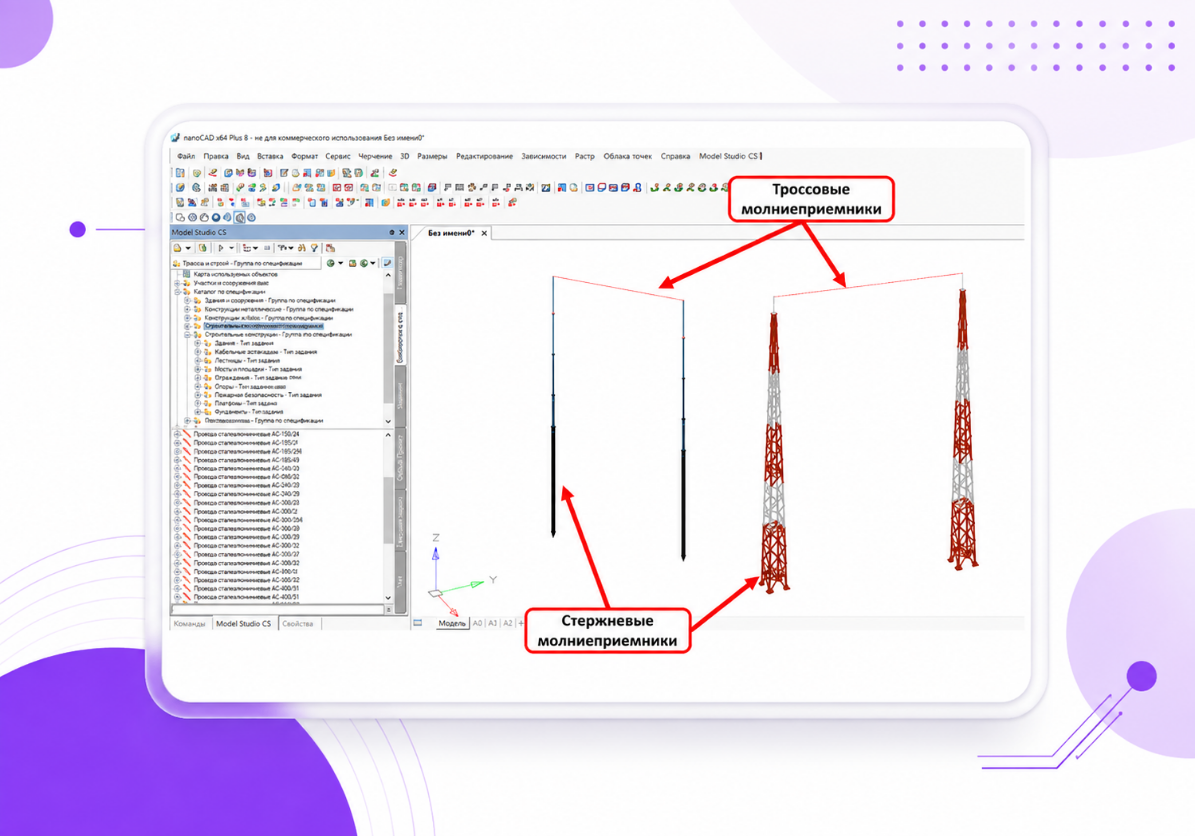

Расчет тросовых систем и стрелы провеса
Аналогичный функционал реализован для тросовых молниеприемников (одиночные, двойные, замкнутые контуры). Стрела провеса рассчитывается динамически в зависимости от механических характеристик выбранного троса и параметров грозового режима конкретной местности.

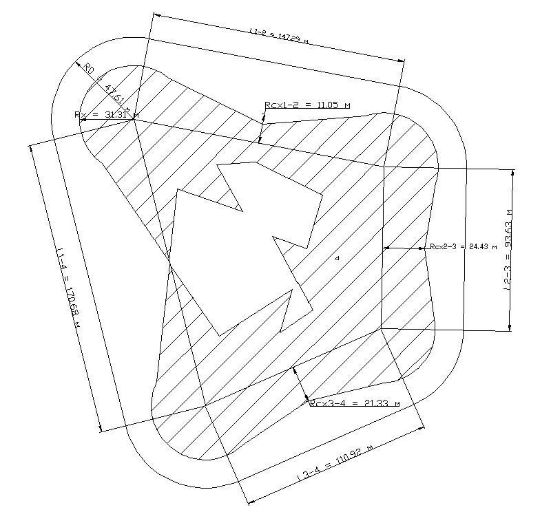

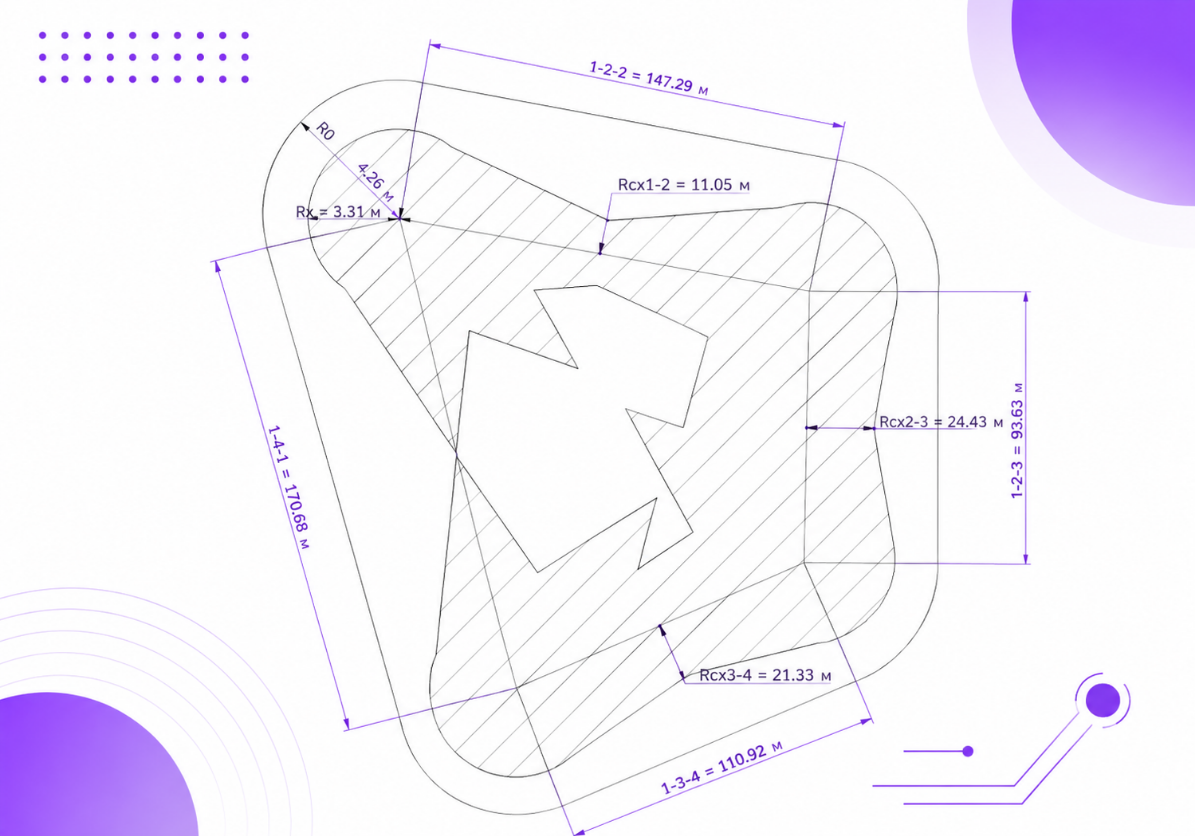

Генератор вертикальных сечений зон молниезащиты
Чертежи проекций по соответствующим зонам одиночных, двойных, многократных стержневых, а также одиночных, двойных и замкнутых тросовых молниеотводов формируются в соответствии с выбранными методиками расчета, проставленными размерами и обозначениями.
Для выполнения этой операции предусмотрена специальная команда.
Спецификации и другие табличные документы

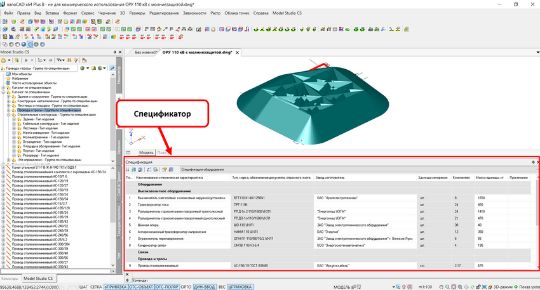

Виртуальный Спецификатор
Постоянно доступное диалоговое окно для мониторинга состава модели в виде таблицы заданной или пользовательской формы.
Автоматизированный выпуск документации
Одной кнопкой формируются спецификации, экспликации, ведомости и отчеты по расчету зон молниезащиты.
Экспорт данных
Сохранение документов в форматах MS Word, MS Excel, RTF или их непосредственное размещение на чертеже AutoCAD/nanoCAD (DWG).
Преимущества продукта
Удобная среда проектирования
Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.
База данных оборудования, изделий и материалов
Стандартная библиотека поставляемая в составе дистрибутива включает:
- оборудование;
- детали трубопроводов и арматуру;
- опоры трубопроводов;
- детали уплотнения (прокладки и т.д.);
- детали крепления (болты, гайки и т.д.);
- строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).
Обновление базы данных через Интернет
Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.
Интеграция с документооборотом
Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.
Интероперабельность с любыми BIM-моделями
Model Studio CS имеет встроенные средства импорта и экспорта данных:
- качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
- совместимость с любыми моделями в формате DWG;
- прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
- импорт из Intergraph Smart3D через SAT и CSV;
- импорт из AVEVA PDMS через RVM и ATT;
- импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
- другое ПО…
Поддержка формата IFC
Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:
- гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
- универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
- интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
- мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
- функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
- поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
- поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.
Легкий переход с 2D на 3D проектирование
Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.
Полноценное решение
Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.
Используйте на всех стадиях
Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.
Model Studio CS лучше зарубежных аналогов
В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.
Стоимость
| Лицензии | Локальная | Сетевая | |
| Право на использование программного обеспечения Model Studio CS Молниезащита (3.x, постоянные лицензии) * | 240 500 ₽ | 240 500 ₽ | |
| Право на использование программного обеспечения Model Studio CS Молниезащита (3.x, 3 месяца) | 41 400 ₽ | 41 400 ₽ | |
| Право на использование программного обеспечения Model Studio CS Молниезащита (3.x, 1 год) | 144 100 ₽ | 144 100 ₽ | |
| Право на использование программного обеспечения Model Studio CS Молниезащита (3.x, 2 года) | 228 300 ₽ | 228 300 ₽ |
* Обязательно приобретение подписки на обновления
| Подписки на обновления | Локальная | Сетевая | |
| Право на использование программного обеспечения Model Studio CS Молниезащита (Subscription (1 год)) | 60 000 ₽ | 60 000 ₽ | |
| Право на использование программного обеспечения Model Studio CS Молниезащита(Subscription (2 года)) | 108 000 ₽ | 108 000 ₽ | |
| Право на использование программного обеспечения Model Studio CS Молниезащита (Subscription (3 года)) | 144 200 ₽ | 144 200 ₽ | |
| Право на использование программного обеспечения Model Studio CS Молниезащита (Subscription Recovery (за 1 месяц)) | 5 100 ₽ | 5 100 ₽ |
Технические требования
Программное обеспечение
Графическая CAD-платформа:
- nanoCAD Plus 21 (с модулем «3D»);
- платформа nanoCAD 22-24 (с модулем «3D»);
- PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
- SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.
- Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).
- Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
- Windows 8.1, 10, 11 64-bit.
Аппаратное обеспечение
- Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
- Монитор 1024x768 True Color.
- Видеокарта с обязательной поддержкой DirectX 11-12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
- Мышь или другие устройства указания, поддерживаемые операционной системой.
- Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
- Свободное место на жестком диске - 6 Гб (минимум). Тип жесткого диска - SSD (рекомендуется), HDD.
