Основной функционал

База данных

Назначение базы данных

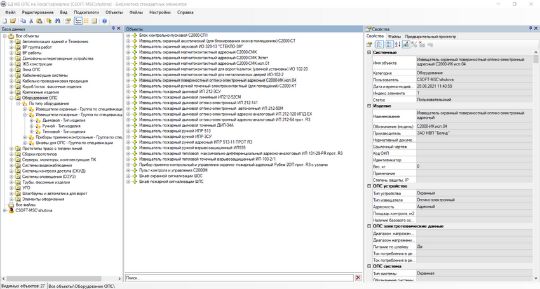

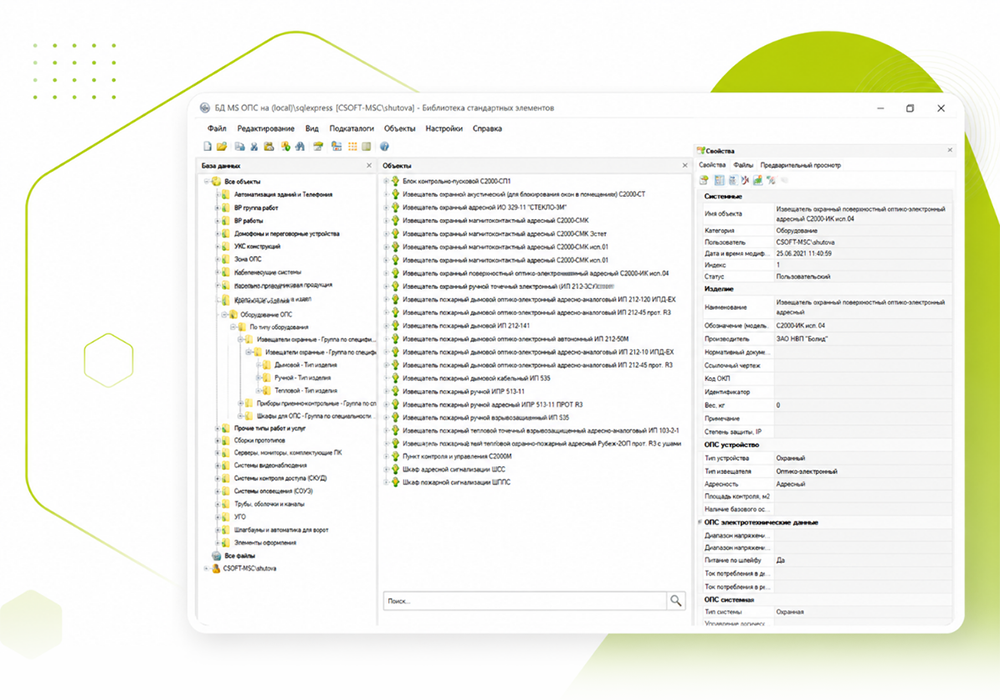

База данных Model Studio CS ОПС содержит информацию об оборудовании, изделиях и материалах для трехмерного моделирования систем охранно-пожарной сигнализации (ОПС) и кабельной раскладки. Объекты включают параметры для расчетов, разработки проектных решений и оформления документации

Хранение данных
Данные хранятся в CADLib — Менеджере библиотек стандартных компонентов. В его основе лежит СУБД Microsoft SQL Server или Postgres.

Поиск и навигация
Настраиваемые классификаторы и выборки позволяют быстро находить оборудование, определять типоразмеры и просматривать характеристики.

Структура отображения
Созданные по заданным правилам классификаторы и выборки формируют дерево папок, внутри которых группируются элементы, соответствующие этим правилам.

Создание зон ОПС

Назначение зон ОПС

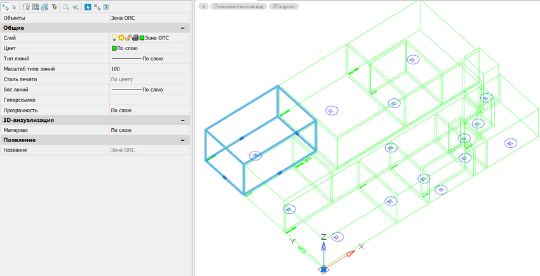

Зоны моделируют в трехмерном пространстве объемы, подлежащие защите элементами охранной и пожарной сигнализации.

Способы создания

  • отрисовка контура пользователем;
  • автоматическое считывание контуров объекта «Помещение»;
  • поддержка фальшполов и фальшпотолков.

Алгоритм работы
При создании зоны выбирается алгоритм принятия решения о пожаре. От него зависит автоматическая расстановка пожарных извещателей.

Автоматическая расстановка пожарных извещателей по СП 484.1  311  500.2020

Назначение функции

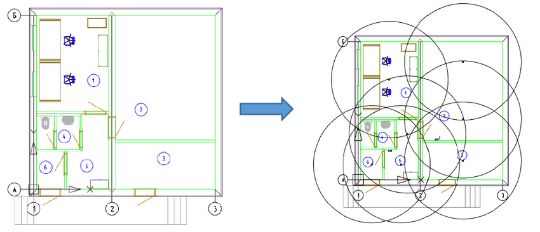

Автоматическая расстановка пожарных извещателей в заранее созданных зонах ОПС.

Нормативная база
Расчет выполняется на основе СП 484.1311500.2020.

Параметры расстановки
Алгоритм принятия решения о пожаре: определяет необходимое количество извещателей в зоне.
Тип решетки: задает способ размещения извещателей относительно друг друга.

Визуализация зон покрытия
Программа позволяет расставлять извещатели как с отображением зон покрытия, так и без них.

Проверка расстановки пожарных извещателей

Назначение проверки
Контроль ручной расстановки пожарных извещателей в зонах ОПС на соответствие требованиям СП 484.1311500.2020.

Критерии контроля

  • количество извещателей в зоне;
  • расстояние между извещателями;
  • расстояние от извещателей до стен.

Обработка ошибок

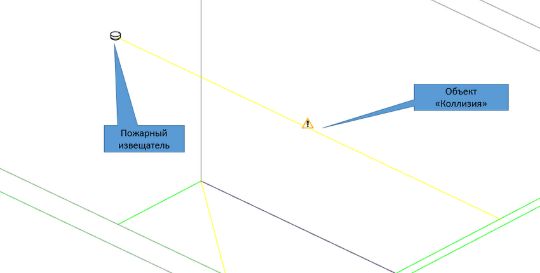

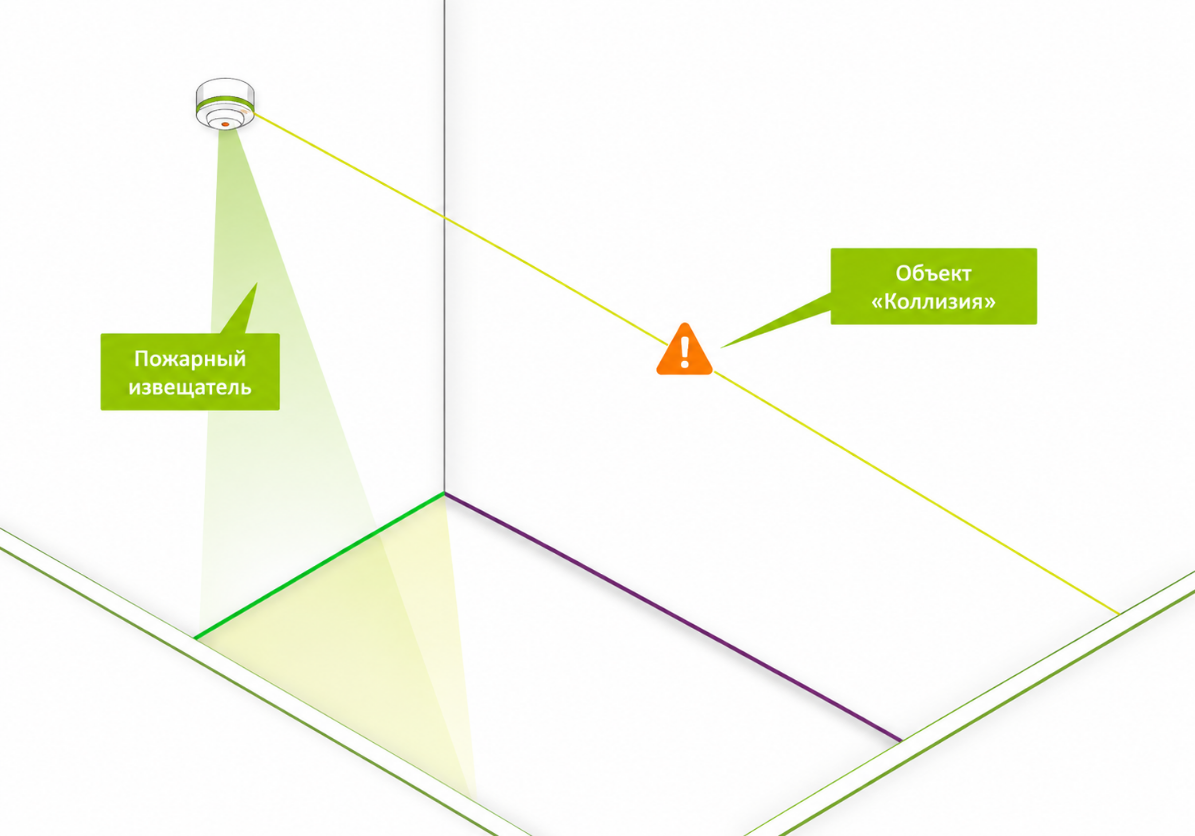

При нарушении условий создается объект «Коллизия».

Цель функционала
Отслеживание и предотвращение возможных проектных ошибок.

Подключение оборудования и раскладка кабеля

Инструмент подключения

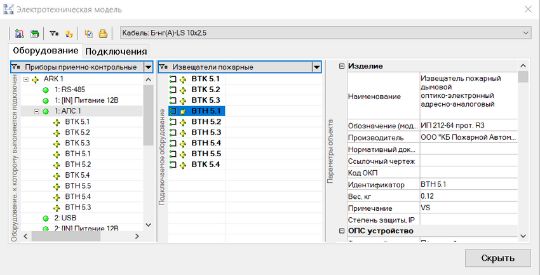

Для работы используется специальное окно Менеджера подключений.

Доступ и управление
Окно обеспечивает прямой доступ ко всем элементам системы, задействованным в соединениях. Позволяет управлять связями оборудования на разных этажах и в разных помещениях.

Функционал редактора
подключение оборудования по шлейфу;
выбор и изменение типа кабельной группы для каждого кабеля.

Получение табличной документации

Вывод документации

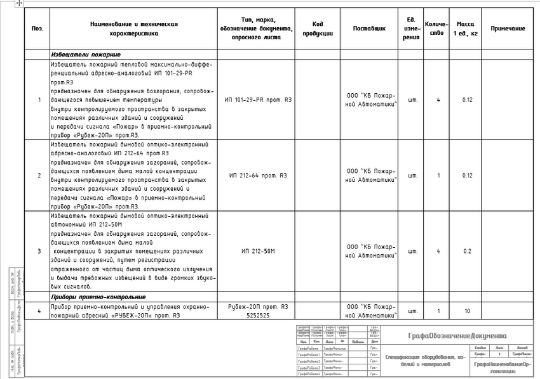

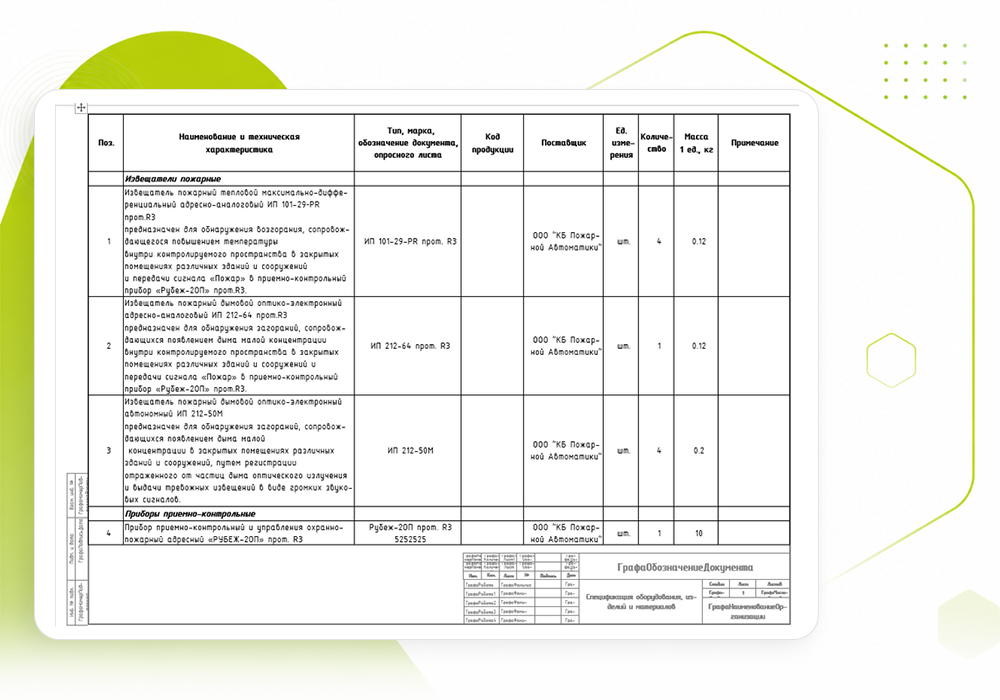

Спецификации на оборудование, кабели и конструкции можно экспортировать в требуемый формат выходного документа.

Предварительный просмотр
Перечень и количество примененных изделий доступны для просмотра в режиме реального времени. Для этого используется специализированный инструмент — Спецификатор.

Получение графической документации

Назначение

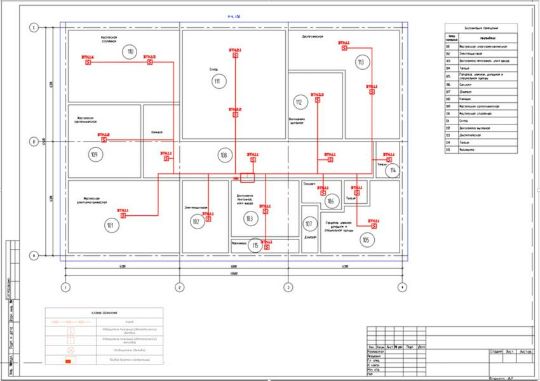

Получение планов расположения оборудования, прокладки кабелей и сечений по кабельным конструкциям.

Оформление чертежей
Планы формируются с выносками, обозначениями и подписями.

Автоматизация простановки выносок
Пользователю достаточно указать места сечений. Программа автоматически проставляет выноски с позициями кабелей, проложенных в данном месте.

Преимущества продукта

Удобная среда проектирования

Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

База данных оборудования, изделий и материалов

Стандартная библиотека поставляемая в составе дистрибутива включает:
  • оборудование;
  • детали трубопроводов и арматуру;
  • опоры трубопроводов;
  • детали уплотнения (прокладки и т.д.);
  • детали крепления (болты, гайки и т.д.);
  • строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).

Обновление базы данных через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

Интеграция с документооборотом

Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.

Интероперабельность с любыми BIM-моделями

Model Studio CS имеет встроенные средства импорта и экспорта данных:
  • качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
  • совместимость с любыми моделями в формате DWG;
  • прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
  • импорт из Intergraph Smart3D через SAT и CSV;
  • импорт из AVEVA PDMS через RVM и ATT;
  • импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
  • другое ПО…

Поддержка формата IFC

Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:
  • гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
  • универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
  • интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
  • мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
  • функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
  • поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
  • поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.

Легкий переход с 2D на 3D проектирование

Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Полноценное решение

Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.

Используйте на всех стадиях

Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.

Model Studio CS лучше зарубежных аналогов

В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.

Стоимость


ЛицензииЛокальнаяСетевая
Право на использование программного обеспечения Model Studio CS ОПС 3 (3.x, постоянные лицензии) *
172 700 ₽172 700 ₽
Право на использование программного обеспечения Model Studio CS ОПС 3 (3.x, 3 месяца)
29 900 ₽29 900 ₽
Право на использование программного обеспечения Model Studio CS ОПС 3 (3.x, 1 год) 103 700 ₽103 700 ₽
Право на использование программного обеспечения Model Studio CS ОПС 3 (3.x, 2 года) 164 100 ₽164 100 ₽

* Обязательно приобретение подписки на обновления


Подписки на обновленияЛокальнаяСетевая
Право на использование программного обеспечения Model Studio CS ОПС 3 (Subscription (1 год))
43 100 ₽43 100 ₽
Право на использование программного обеспечения Model Studio CS ОПС 3 (Subscription (2 года))
77 800 ₽77 800 ₽
Право на использование программного обеспечения Model Studio CS ОПС 3 (Subscription (3 года))103 700 ₽103 700 ₽
Право на использование программного обеспечения Model Studio CS ОПС 3 (Subscription Recovery (за 1 месяц))
3 600 ₽3 600 ₽
