Model Studio CS Трубопроводы

Инженерный программный комплекс для трехмерного проектирования, компоновки и выпуска документации по технологическим установкам на проектируемых или реконструируемых объектах (марки TO, TM, TX, ПТ, ГС, ВК, НВК, ТС, ОВК, НПТ)

Протестировать

Model Studio CS Трубопроводы

Протестировать

Опыт заказчиков Макссофт

Ключевые задачи

оценить вывод рабочей документации (чертежи и спецификации) под корпоративные стандарты;
Сравнить скорость и качество проектирования с традиционными 2D-методами;
Проанализировать возможность массового перехода компании на новое ПО.

Процесс реализации

Подготовка данных: импорт облака точек в CADLib, ручное «обведение» и распознавание трубопроводов на Платформе nanoCAD.

Моделирование: создание 3D-модели средствами Model Studio CS (демонтаж старых линий, замена насосов и клапана).

Выпуск документации: полуавтоматическая генерация видов («Проекция») и спецификаций.

Результаты

Создана актуальная 3D-модель и выпущена документация, объект передан на реконструкцию, а за счет автоматизации выпуска чертежей, спецификаций и расчета объемов демонтажа через Спецификатор сокращено время работ, создан единый источник данных в CADLib Модель и Архив и получена объективная оценка комплекса для принятия решения о его дальнейшем внедрении.

Читать подробнее

Основной функционал

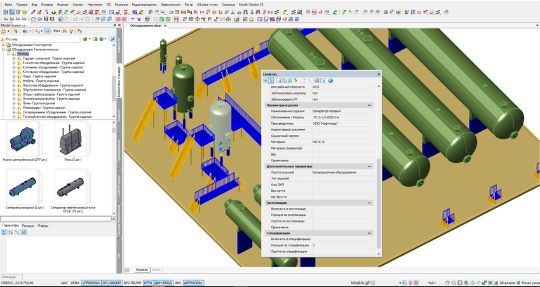

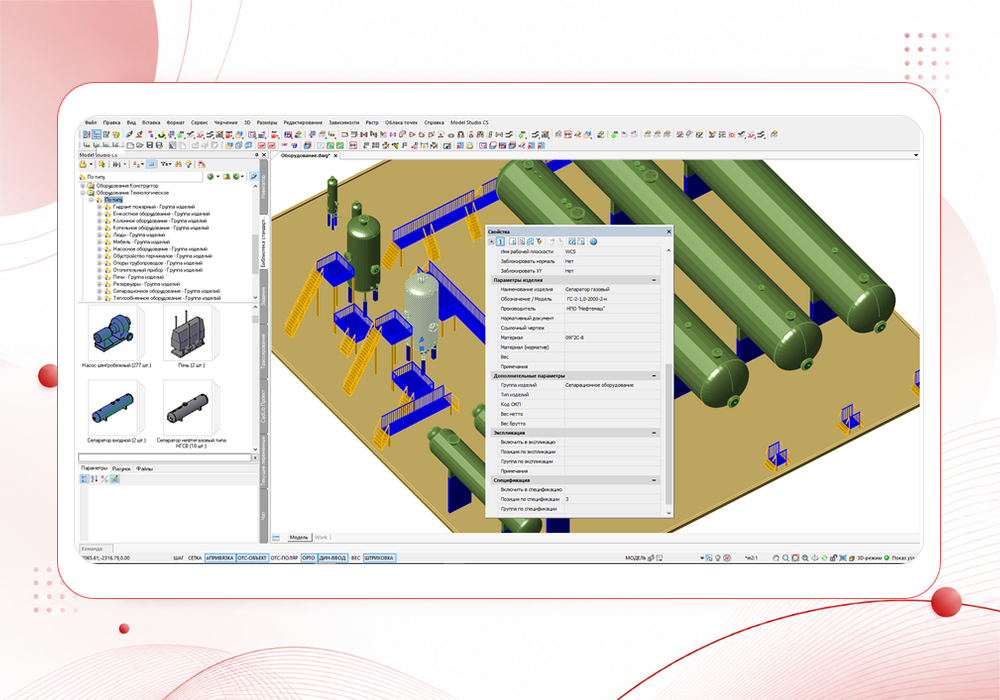

Компоновка оборудования

Размещение технологического оборудования в трехмерном пространстве — одно из наиболее ответственных проектных решений, определяющее безопасность производства, а также удобство и стоимость его обслуживания.

Инструментарий Model Studio CS Трубопроводы:

обеспечивает непрерывный контроль допустимых расстояний на любом этапе создания проекта;

включает функцию мгновенного переключения между двумерным (2D) и трехмерным (3D) представлением

Функция 2D/3D-перехода позволяет вести проектирование на привычном плоском плане с возможностью оценки модели одним нажатием кнопки, что значительно упрощает освоение среды для инженеров, переходящих от классического черчения к полноценному трехмерному моделированию.

База данных оборудования, изделий и материалов

Встроена непосредственно в среду проектирования, не требует вызова сторонних программ. Стандартные каталоги охватывают широкий спектр производителей.

Инструментарий инженера:

Методы поиска
Простой, с предварительно заданными условиями, работа с предопределенными выборками, классификаторами и миникаталогами.

Предварительный анализ (без вставки в чертеж)
Визуальный просмотр объекта и получение полной атрибутивной информации — марка, завод-производитель, материал, вес, состав и другие данные для принятия решения.

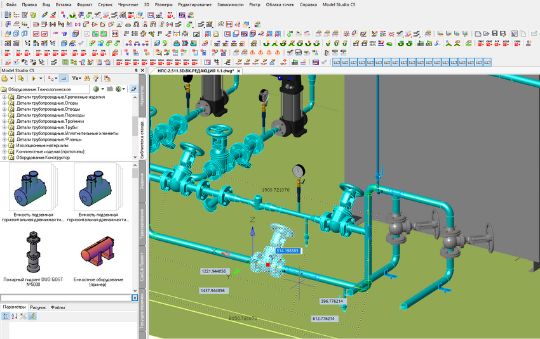

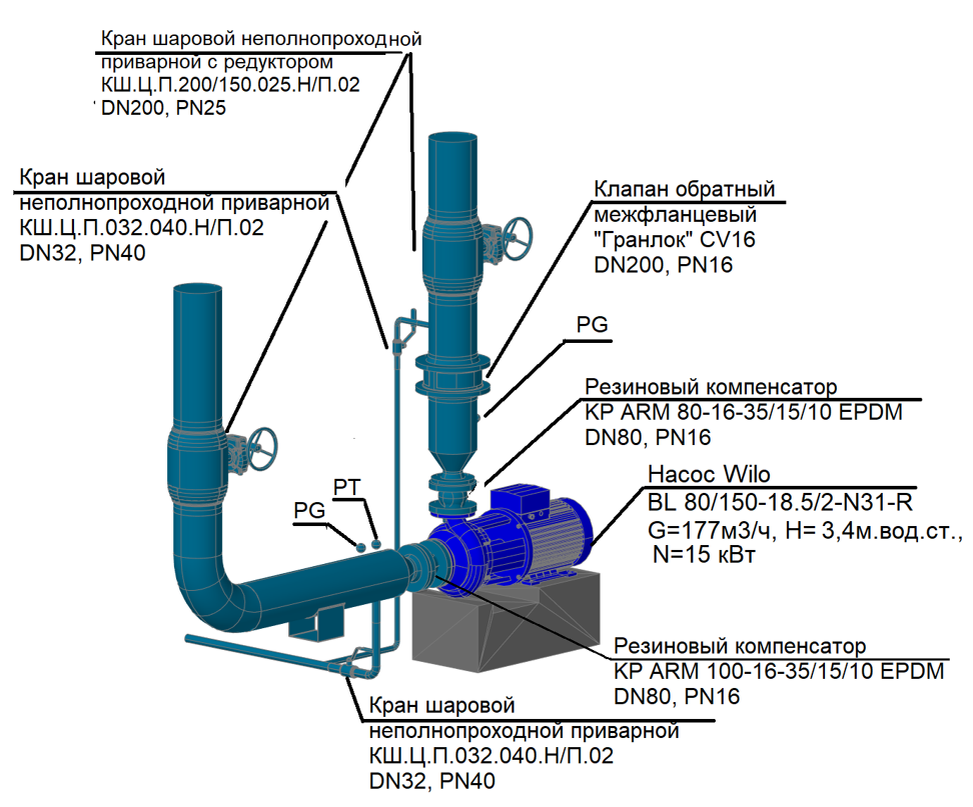

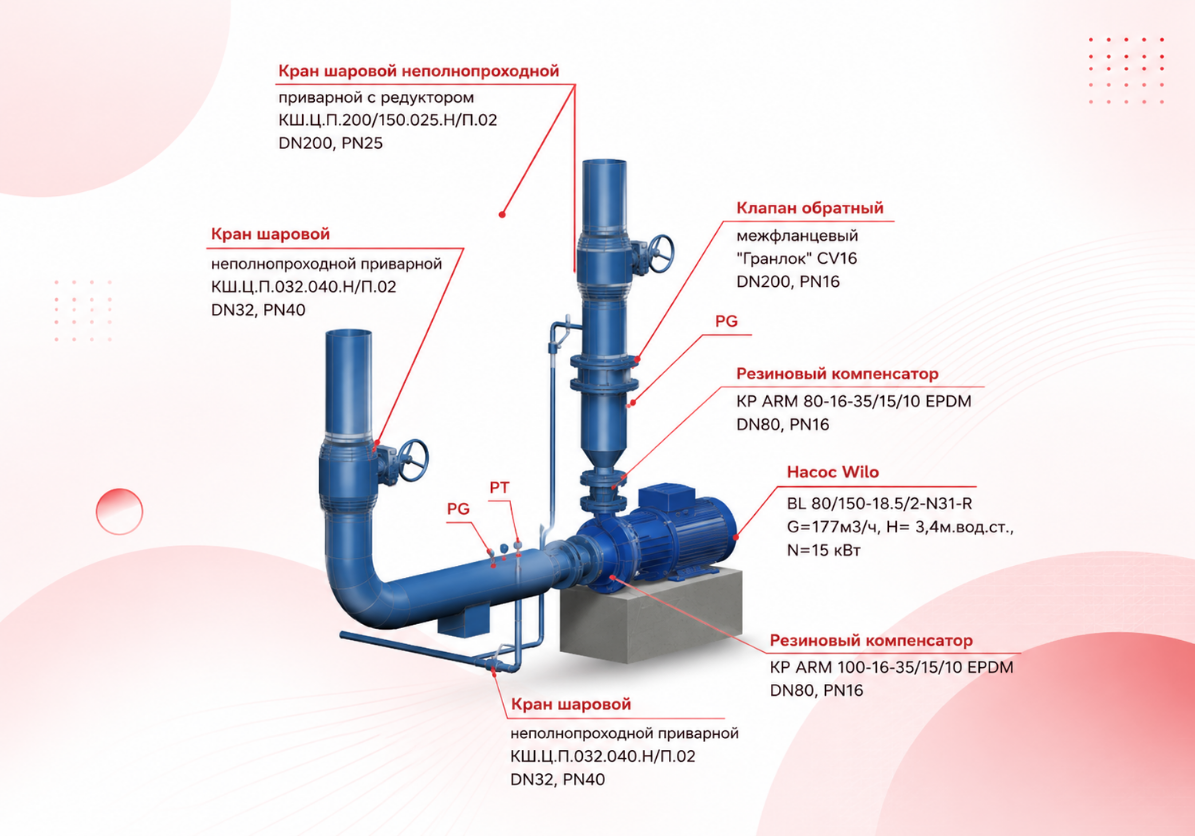

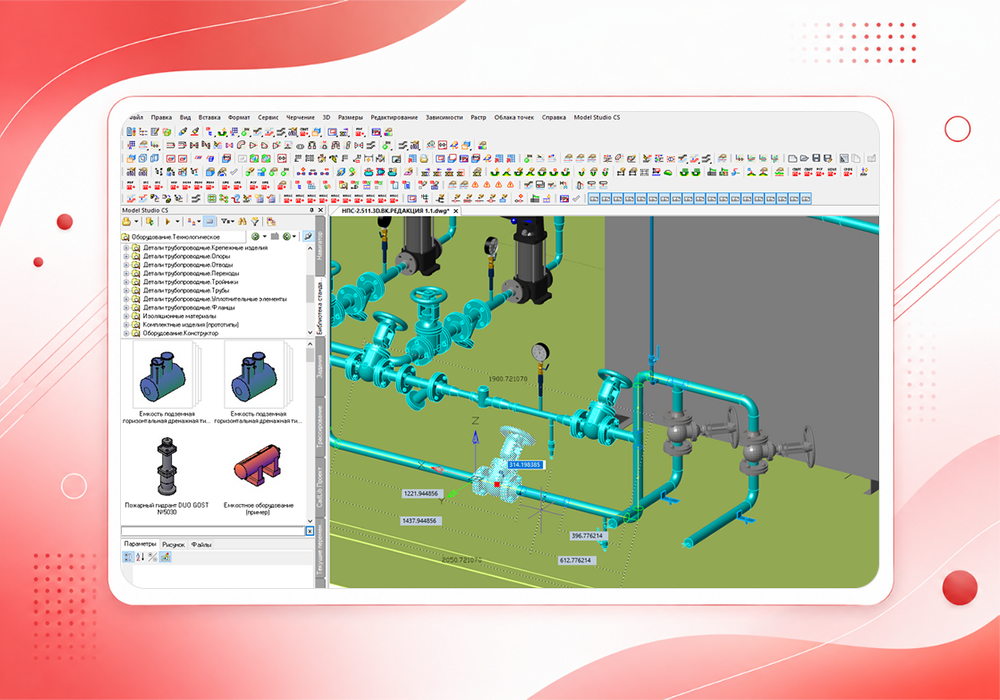

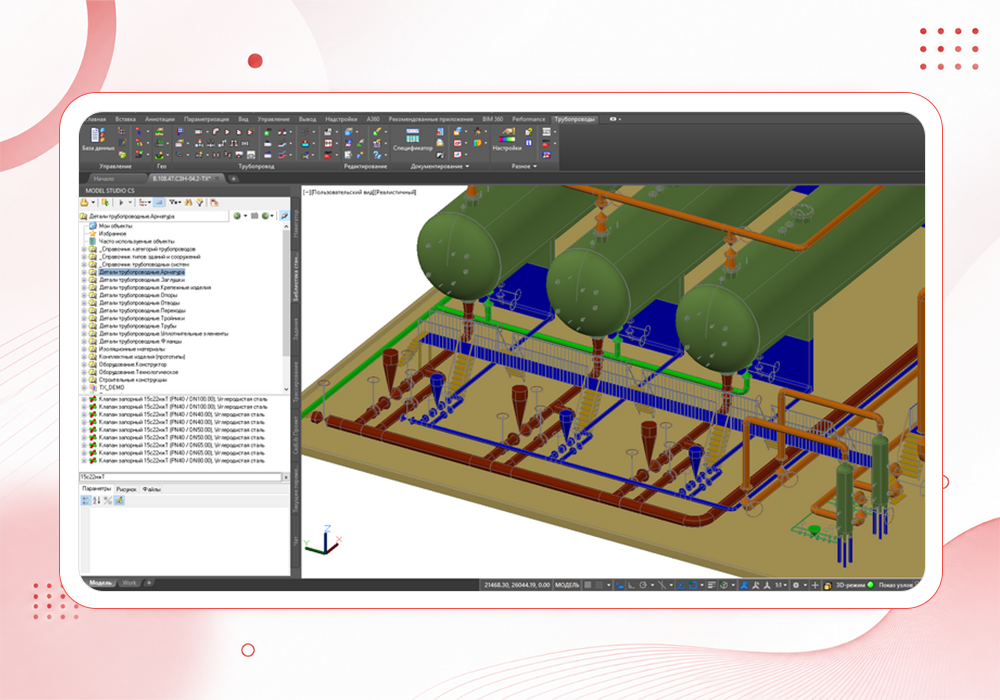

Трехмерное моделирование трубопроводов и вентиляции

Model Studio CS Трубопроводы предоставляет полный набор инструментов для компоновки разветвленных сетей:

технологических трубопроводов;

трубопроводов пара и горячей воды;

трубопроводов систем водо и газоснабжения;

трубопроводов отопления и канализации.

Наряду со стандартными функциями построения и редактирования, программа предлагает и ряд уникальных возможностей:

Изоляция и эстакады
Автоматическое размещение совместной изоляции; тиражирование опор с заданным шагом. Генерация параллельных линий сокращает время создания 3D-моделей внутренних сетей, в том числе на эстакадах.

Геометрия трасс
Создание ломаных видов; задание уклонов с автоматической «подгонкой» модели под новые параметры.

Узлы и арматура
Формирование байпасных соединений, П-образных и Z-образных участков, подъемов и опусков одной кнопкой.

Оформление документации
Проставление гребенчатых выносок на планах и разрезах.

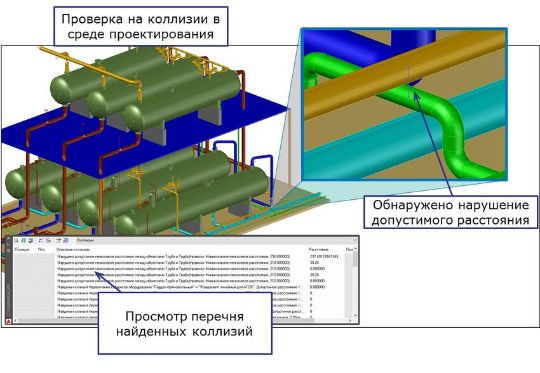

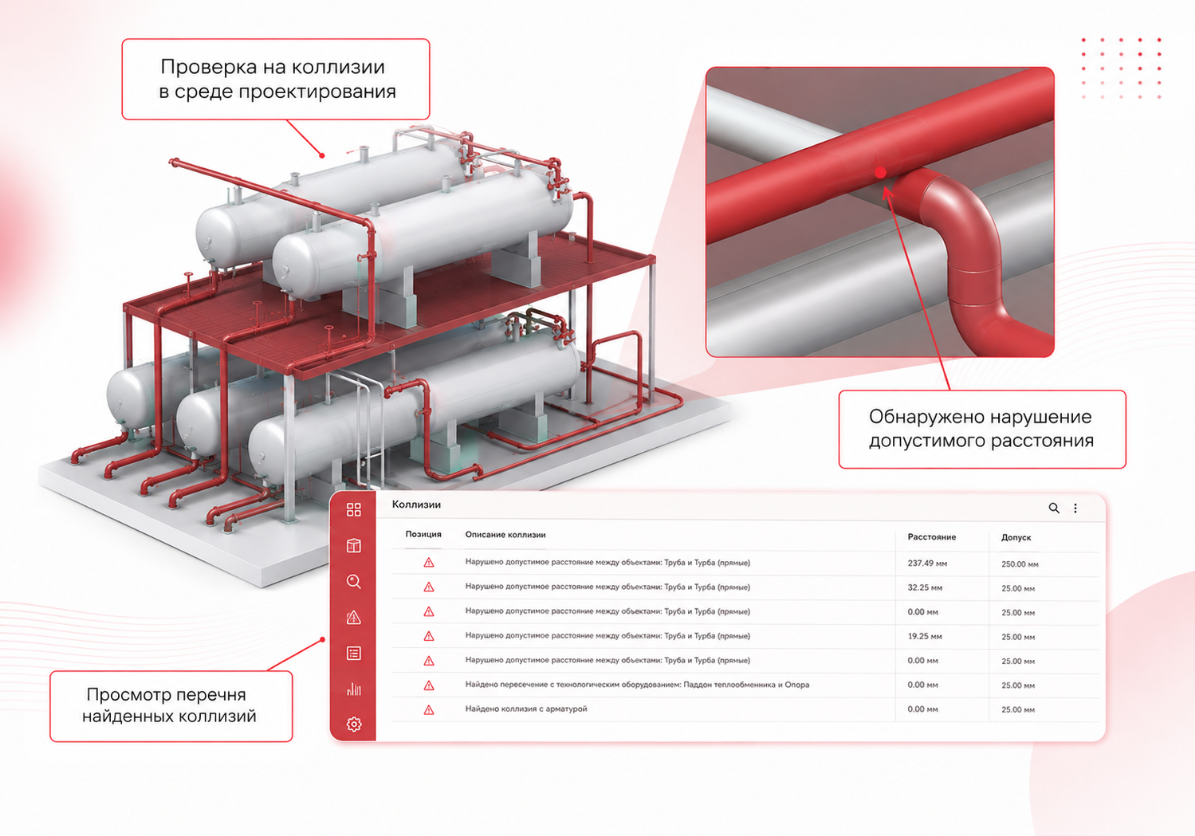

Проверка модели на коллизии

В условиях высокой плотности трубопроводов, оборудования и конструкций визуальный анализ 3D-модели затруднен, а ручное измерение расстояний — трудоемко.

Автоматизированный контроль
Model Studio CS включает встроенный функционал для автоматической проверки нарушений нормативных расстояний и самопересечений объектов. Инструмент входит в стоимость системы и не требует дополнительных лицензий.

Объекты контроля

Трубопроводы и детали трубопроводов;
Оборудование и строительные конструкции;
Кабельные трассы.

Гибкая настройка правил
По умолчанию проверка осуществляется на соответствие ПБ 03-585-03. Пользователь может самостоятельно задавать дополнительные правила в специальном диалоговом окне и сохранять их профили для последующего использования.

Расчеты нагрузок на опоры средствами Model Studio

Внутренний расчет
Выполняется методом конечных элементов для предварительной оценки. Исходные геометрические параметры модели преобразуются в расчетную схему из узлов и участков. Результаты выводятся в табличном виде, дополнительно генерируется графическая расчетная схема трубопровода.

Интеграция с отраслевыми комплексами
Широкий функционал для передачи данных во внешние расчетные системы НТП «Трубопровод» (СТАРТ, «Гидросистема», «Изоляция»), а также CPIPE, CAESAR II и ADL Pipe (через PCF-формат). Программа позволяет в автоматическом режиме формировать и гармонизированно передавать трехмерную модель для детального анализа.

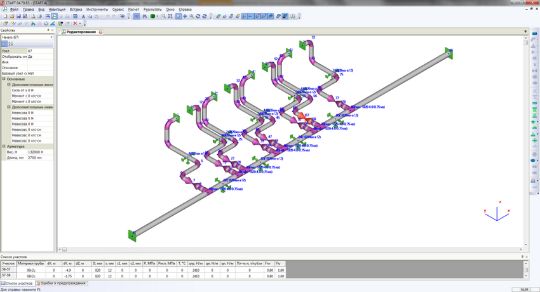

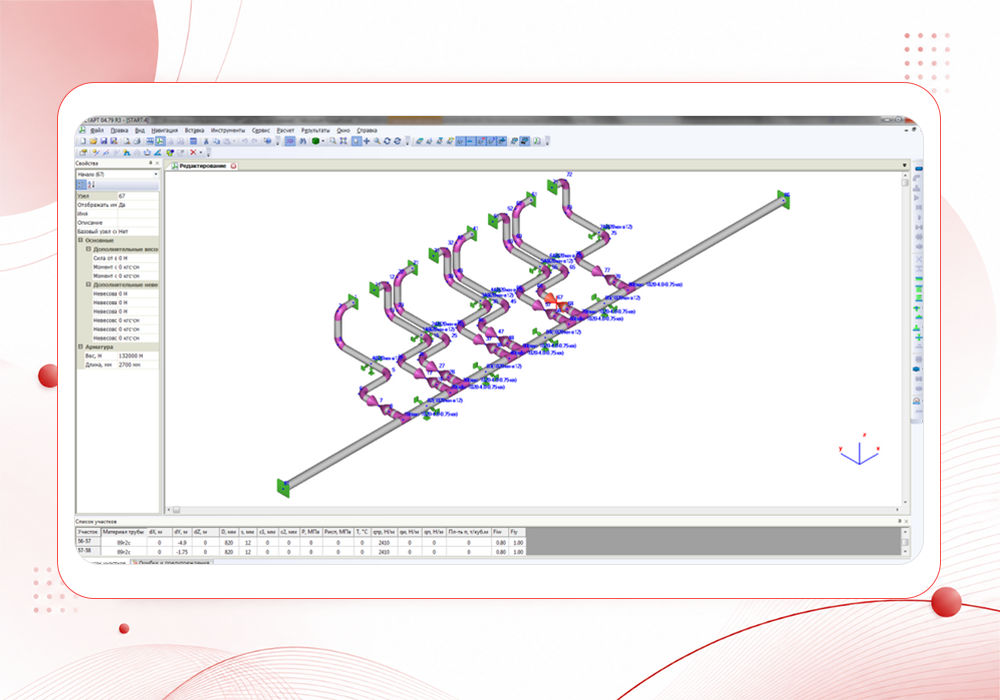

Расчет прочности трубопроводов. Интеграция с программой СТАРТ

Интеграция Model Studio CS и программы СТАРТ обеспечивает расчет прочности, жесткости при статическом и циклическом нагружении пространственных трубопроводов произвольной конфигурации, а также определение толщин стенок на давление.

Поддерживаемые нормативные стандарты:

пара и горячей воды — согласно нормам Госгортехнадзора РФ РД 10−249−98;

тепловых сетей — согласно ГОСТ Р 55  596−2013, СТО Ростехэкспертиза 10.001−2009 (документ выпущен в развитие РД 10−400−01);

технологических трубопроводов нефтеперерабатывающей, химической, нефтехимической, газовой и других смежных отраслей промышленности — согласно ГОСТ 32  388–2013 (взамен РТМ 38.001−94 и СА 03−003−07);

магистральных газо- и нефтепроводов — согласно СНиП 2.05.06−85, СП 36.13  330.2012.

Дополнительные расчеты:

определение назначенного ресурса технологических трубопроводов (согласно ГОСТ 32  388–2013) и тепловых сетей (согласно ГОСТ Р 55  596−2013);
Расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов — согласно требованиям ГОСТ 32  388–2013.

Обеспечивается автоматизированная передача геометрии из трехмерной модели Model Studio CS в расчетный комплекс СТАРТ для исключения ошибок ручного ввода.

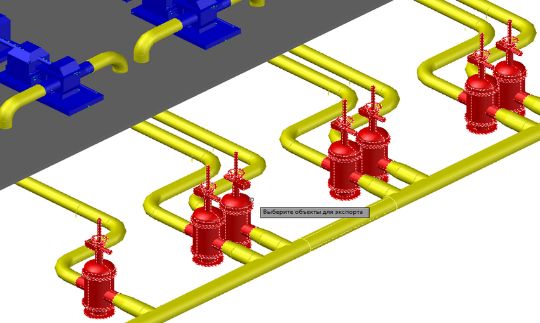

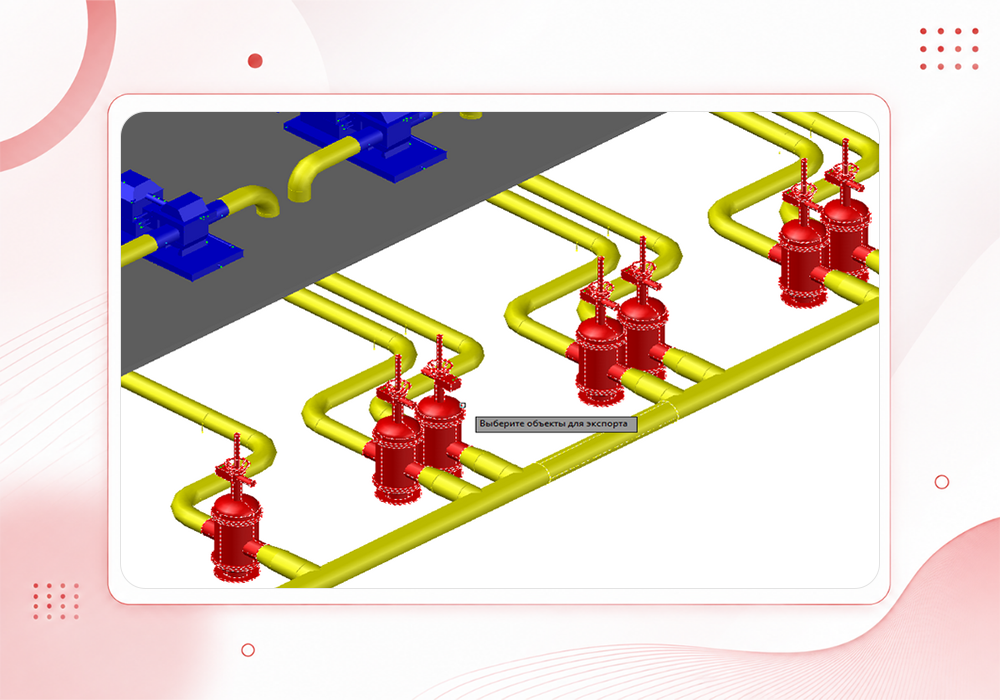

Расчет прочности трубопроводов. Интеграция с CPIPE

Model Studio CS Трубопроводы формирует и передает данные в расчетный комплекс CPIPE для проведения прочностного анализа на основе трехмерной модели.

Процесс передачи данных

Формирование схемы: из 3D-модели генерируется расчетная схема, включающая полный набор необходимой атрибутивной информации.
Экспорт: результат записывается в текстовый файл (TXT), который напрямую считывается программным комплексом CPIPE.

Контроль качества экспорта
В стандартную поставку включен отдельный шаблон спецификатора. Он позволяет инженеру просматривать весь набор передаваемых данных и вносить необходимые корректировки до момента импорта в CPIPE, гарантируя полноту и точность исходных параметров.

Гидравлические расчеты трубопроводов

Интеграция Model Studio CS и программы Гидросистема позволяет создавать трехмерную модель технологических установок и производить следующие расчеты трубопроводов:

гидравлический расчет изотермического течения (без расчета изменения температуры продукта);

проектный расчет (выбор диаметров);

теплогидравлический расчет (с расчетом изменения температуры продукта и теплопотерь в окружающую среду).

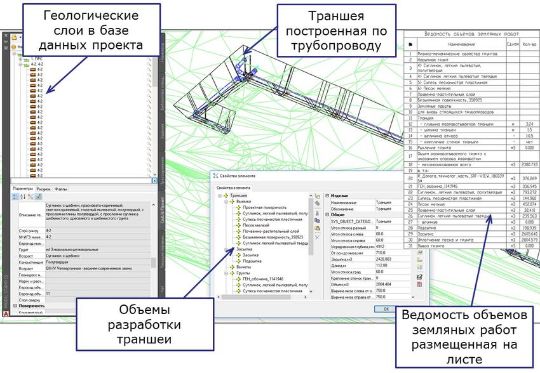

Учет геологической обстановки при проектировании

Интеграция данных
Предусмотрена передача информации о геологических слоях из специализированного ПО в базу данных проекта Model Studio CS (CadLib Проект).

Решаемые задачи

земляные работы: построение траншей подземных сетей и автоматическая генерация ведомости объемов с разбивкой по типам грунтов;
документация: создание продольных профилей, включающих геологический разрез;
специфицирование: автоматическое разделение трубопроводов на надземные и подземные участки при формировании спецификаций и ведомостей работ.

Подключение модели
Для подключения геологии к чертежу достаточно выбрать требуемые слои грунта в окне настройки источника земли на вкладке проекта.

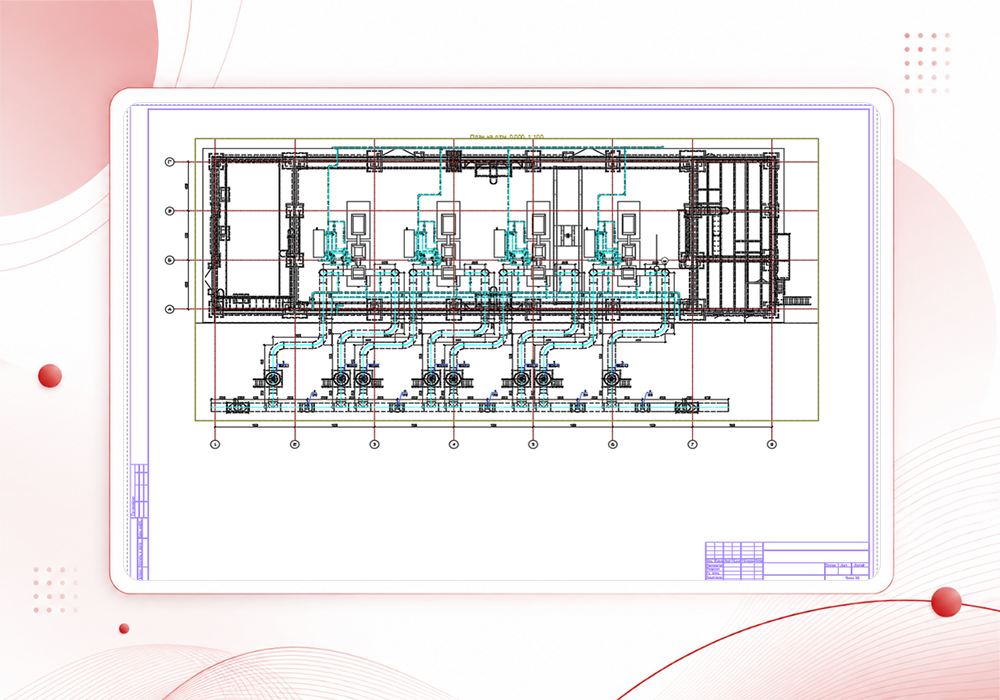

Автоматическая генерация чертежей планов, видов, разрезов и схем

Математическое ядро Model Studio CS автоматически генерирует чертежи планов, видов и разрезов высочайшего качества на основе трехмерной модели. Система самостоятельно проставляет отметки уровня, выноски, позиционные обозначения и размеры.

Процесс сводится к двум действиям:

определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;

указать место на чертеже, задать масштаб чертежа и выбрать из списка размеры и обозначения, подлежащие автоматической простановке.

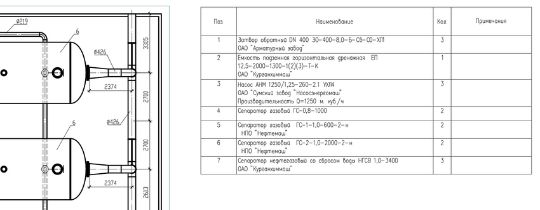

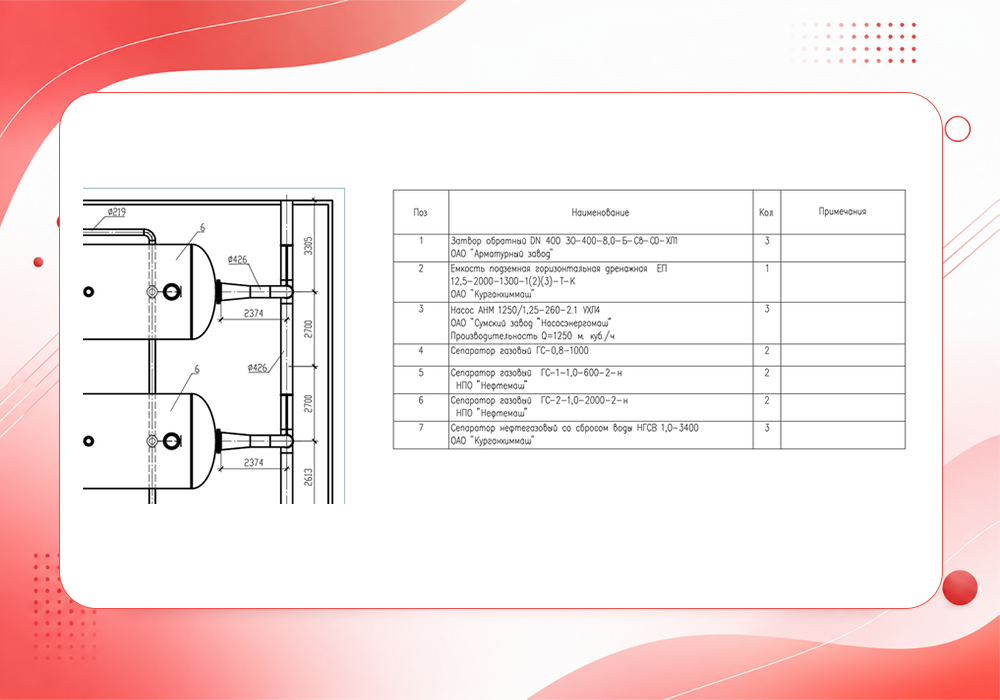

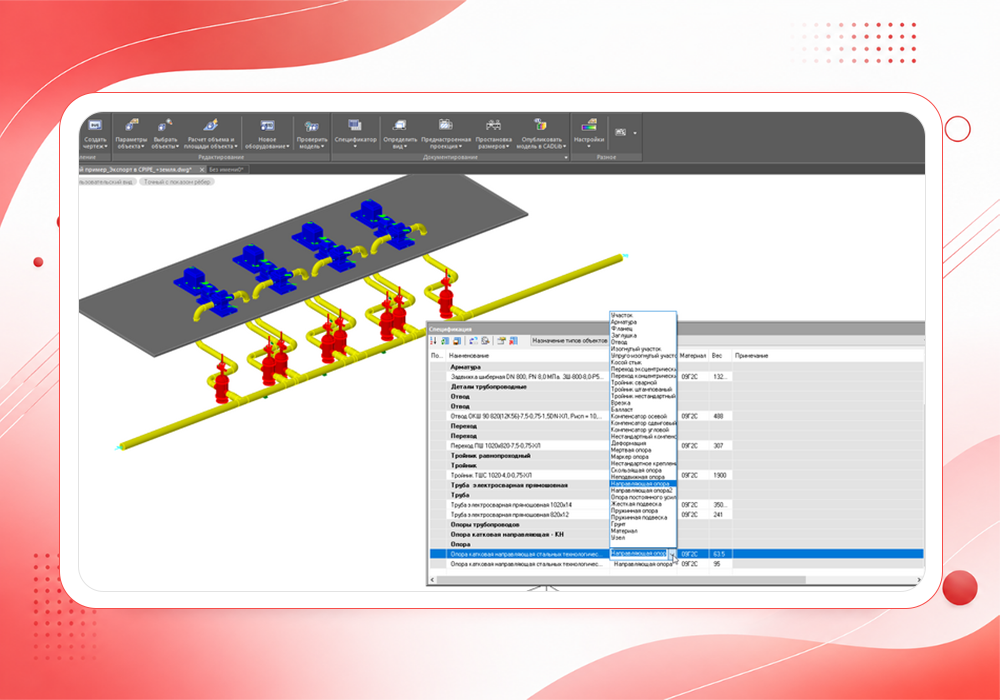

Автоматическое формирование спецификации и табличных документов

Источник данных
Трехмерная информационная модель Model Studio CS Трубопроводы.

Генерируемая документация

спецификации оборудования, изделий и материалов;
заказные спецификации и экспликации оборудования;
ведомости трубопроводных линий;
отчеты о коллизиях.

Процесс генерации и экспорт
Полностью автоматический режим. Пользователю необходимо выбрать только требуемый шаблон документа и формат приложения для выгрузки. Поддерживается сохранение в MS Word, MS Excel, Rich Text Format (RTF) или непосредственно на чертеже AutoCAD/nanoCAD в виде таблиц DWG.

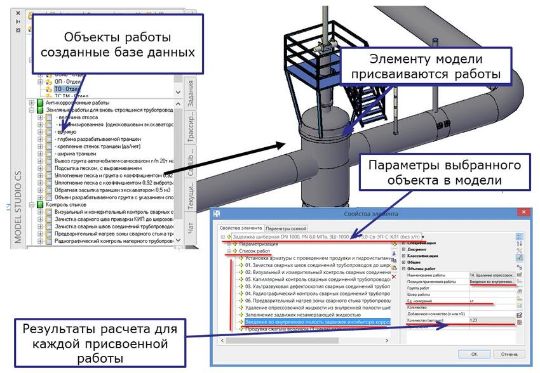

Формирование ведомости объемов работ в Model Studio CS Трубопроводы

Принцип работы
В базу данных добавлены интеллектуальные объекты без графики — «Работа» и «Список работ». Они не имеют собственного 3D-представления и присваиваются элементам модели. Ведомость собирается из этих подчиненных объектов.

Экспорт документации
Поддерживается выгрузка сформированных таблиц в MS Word, MS Excel, Rich Text Format (RTF) или их размещение непосредственно на чертеже AutoCAD/nanoCAD в виде таблиц DWG.

Оптимизация процесса
Для удобства управления данными предусмотрены команды удаления объектов работы из модели, а также автоматического замещения содержимого при присвоении новой работы объекту, у которого она уже назначена.

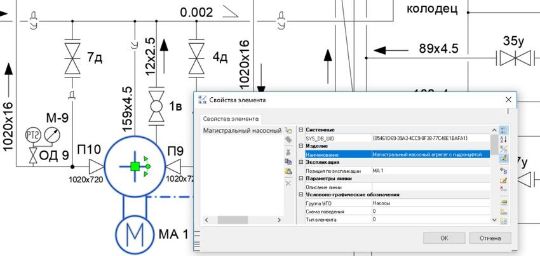

Обмен заданиями с Model Studio CS Технологические схемы

Источник данных
Трехмерная модель в Model Studio CS Трубопроводы создается на основе 2D-схем. Обмен данными осуществляется через XML-файлы, которые могут сохраняться как в CADLib Проект, так и на внешних носителях.

Настройка обмена
Предусмотрена гибкая настройка процедуры формирования задания:

перечень передаваемых типов объектов;
используемые параметры элементов;
критерии просмотра данных.

Состав и применение задания
Задание содержит атрибутивную информацию по объектам схемы (параметры оборудования, технологических линий, арматуры).

После обработки эти данные используются для автоматического поиска соответствующих позиций в базе данных Model Studio CS Трубопроводы и трассировки трубопроводов на основе параметров переданных линий.

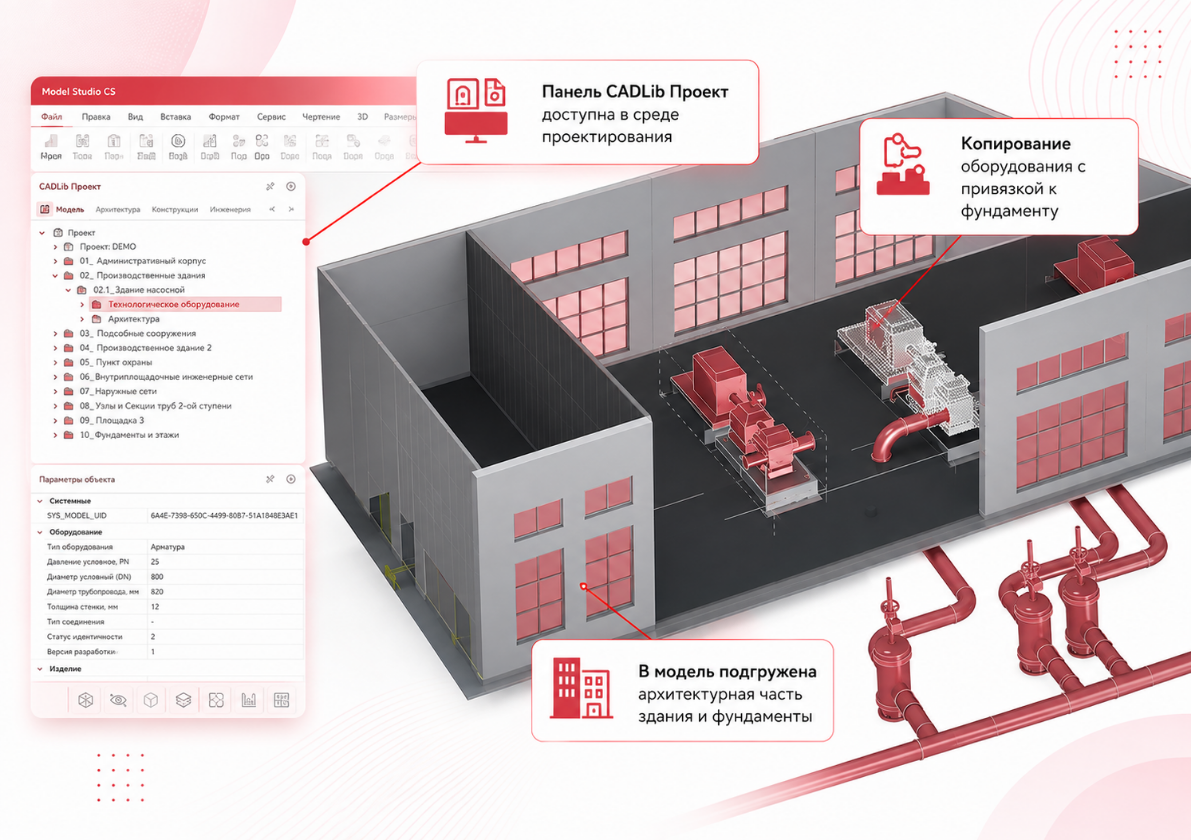

Работа в CADLib Проект

Единое информационное пространство
Трехмерные модели, чертежи и спецификации Model Studio CS Трубопроводы полностью интегрированы в среду комплексного проектирования CADLib Проект. Совместная работа в единой базе данных минимизирует ошибки компоновки и повышает качество моделей.

Междисциплинарное взаимодействие
В любой момент разработки пользователь может подгружать из базы объекты смежных специальностей для принятия обоснованных решений. При обновлении данных программа автоматически отслеживает наличие устаревших элементов и предлагает их актуализировать.

Управление файлами
Чертеж привязывается к проекту на начальном этапе создания модели. Рабочие файлы хранятся централизованно в единой базе данных и извлекаются на редактирование по мере необходимости.

Преимущества продукта

Удобная среда проектирования

Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

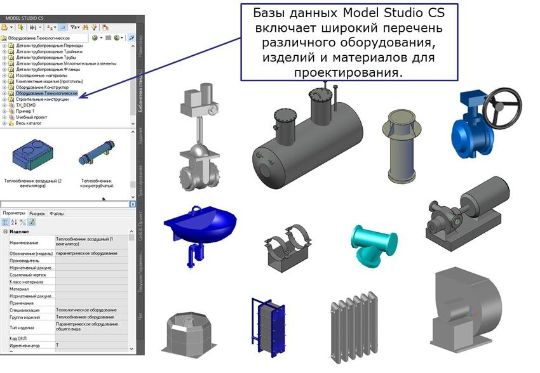

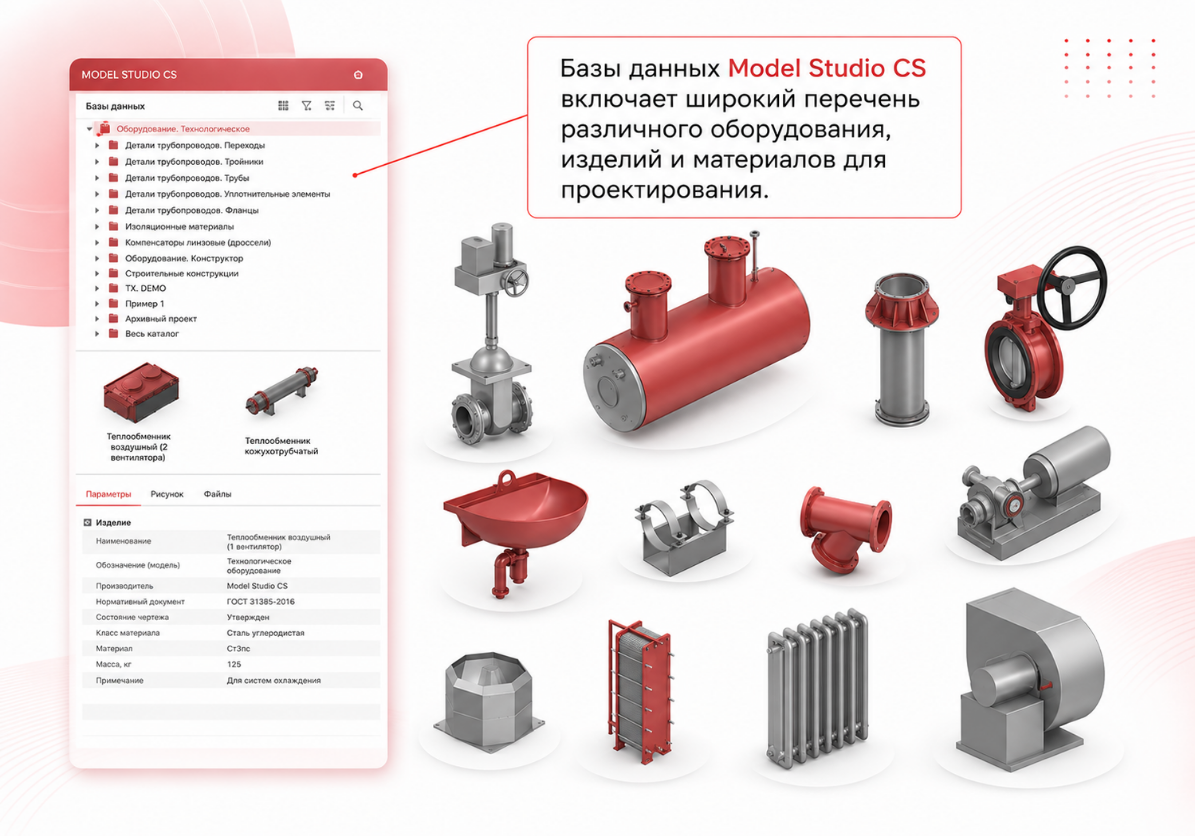

База данных оборудования, изделий и материалов

Стандартная библиотека поставляемая в составе дистрибутива включает:

оборудование;
детали трубопроводов и арматуру;
опоры трубопроводов;
детали уплотнения (прокладки и т.д.);
детали крепления (болты, гайки и т.д.);
строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).

Обновление базы данных через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

Интеграция с документооборотом

Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.

Интероперабельность с любыми BIM-моделями

Model Studio CS имеет встроенные средства импорта и экспорта данных:

качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
совместимость с любыми моделями в формате DWG;
прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
импорт из Intergraph Smart3D через SAT и CSV;
импорт из AVEVA PDMS через RVM и ATT;
импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
другое ПО…

Поддержка формата IFC

Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:

гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.

Легкий переход с 2D на 3D проектирование

Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Полноценное решение

Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.

Используйте на всех стадиях

Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.

Model Studio CS лучше зарубежных аналогов

В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.

Стоимость


Лицензии	Локальная	Сетевая
Право на использование программного обеспечения Model Studio CS ЛЭП 3 (3.x, постоянные лицензии) *	360 500 ₽	360 500 ₽
Право на использование программного обеспечения Model Studio CS ЛЭП 3 (3.x, 3 месяца)	62 400 ₽	62 440 ₽
Право на использование программного обеспечения Model Studio CS ЛЭП 3 (3.x, 1 год)	216 400 ₽	216 400 ₽
Право на использование программного обеспечения Model Studio CS ЛЭП 3 (3.x, 2 года)	342 700 ₽	342 700 ₽

* Обязательно приобретение подписки на обновления


Подписки на обновления	Локальная	Сетевая
Право на использование программного обеспечения Model Studio CS ЛЭП 3 (Subscription (1 год))	90 200 ₽	90 200 ₽
Право на использование программного обеспечения Model Studio CS ЛЭП 3 (Subscription (2 года))	162 400 ₽	162 400 ₽
Право на использование программного обеспечения Model Studio CS ЛЭП 3 (Subscription (3 года))	216 400 ₽	216 400 ₽
Право на использование программного обеспечения Model Studio CS ЛЭП 3 (Subscription Recovery (за 1 месяц))	7 500 ₽	7 500 ₽

Узнать стоимость

Технические требования

Программное обеспечение

Графическая CAD-платформа:

nanoCAD Plus 21 (с модулем «3D»);
платформа nanoCAD 22-24 (с модулем «3D»);

СУБД (опционально):

PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.
Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).

Операционная система:

Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
Монитор 1024x768 True Color.
Видеокарта с обязательной поддержкой DirectX 11-12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
Свободное место на жестком диске - 6 Гб (минимум). Тип жесткого диска - SSD (рекомендуется), HDD.
