Model Studio CS Технологические схемы
Инженерный программный комплекс для разработки принципиальных, технологических и монтажно-технологических схем установок и производств (марки ТХ, ТТ)
Основной функционал
База данных условно-графических обозначений
Интеграция и состав
Встроена непосредственно в среду проектирования Model Studio CS Технологические схемы, не требует вызова сторонних программ. Включает набор УГО оборудования, арматуры и КИПиА, соответствующий российским нормативным документам.
Инструментарий инженера
- управление: поиск (простой или с условиями), работа с предопределенными выборками и классификаторами через комфортное диалоговое окно;
- предварительный анализ без вставки в чертеж: просмотр внешнего вида объекта и получение его полной атрибутивной информации.

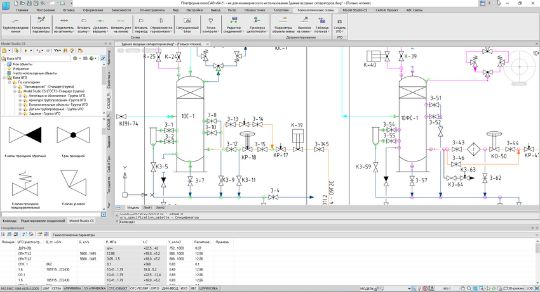

Создание схем
Стандартные условные графические обозначения (УГО)

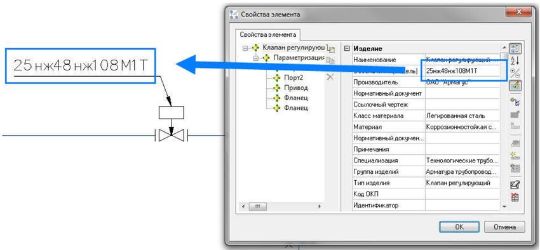

Основой служат наборы типовых условных графических обозначений технологического оборудования и арматуры, входящие в стандартную поставку. Каждое размещенное на чертеже обозначение содержит перечень основных технологических параметров для заполнения.

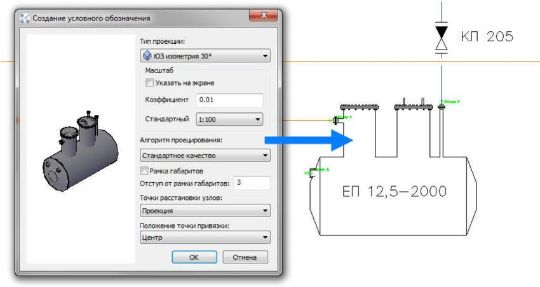

Генерация из 3D-базы
Предусмотрена возможность создания УГО на основе реально существующего оборудования и деталей из трехмерной базы данных Model Studio CS (также входит в стандартную поставку). Двумерное представление формируется автоматически на базе 3D-модели с наследованием полного набора атрибутов (вес, производитель, нормативный документ и др.).
Интеллектуальное поведение и автоматическое оформление схем
В состав программы включены средства интеллектуального отслеживания ввода данных, обеспечивающие высокое качество проекта:
автоматическая обработка пересечений технологических линий в местах, где отсутствуют соединения (формирование разрывов);
автоматический разрыв линии при вставке арматуры и других «линейных» элементов схемы без нарушения целостности информации. При удалении таких элементов схемы линия автоматически сшивается;

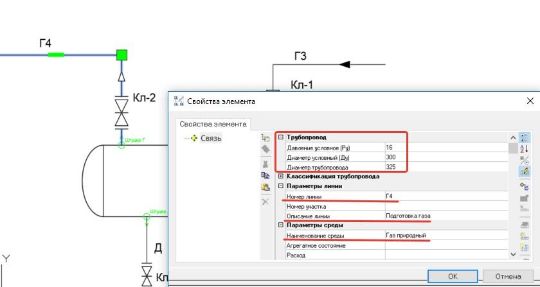

проверка диаметров при подключении линии к штуцеру оборудования. В случае несовпадения диаметров линии и штуцера система предлагает варианты решения: правка параметров или вставка соответствующих переходов;
проверка параметров при врезке или соединении линий. В случае необходимости предлагается вставка переходов или правка параметров;
при выборе двух точек на схеме система анализирует чертеж и предлагает автоматически отрисовать всю линию с интеллектуальным обходом уже существующих элементов схемы;
автоматическое отслеживание направления потока линии при размещении обратных клапанов и элементов, зависящих от направления потока. Система автоматически отслеживает правильное направление и соответствующим образом размещает элемент на схеме;
при необходимости обозначить визуальный разрыв линии (чтобы не загромождать чертеж) специальный инструмент сохраняет целостность «разорванной» линии.
Формирование заданий для создания 3D-модели
Передача данных
Model Studio CS Технологические схемы формирует задания (файлы открытого формата) для передачи информации об объектах в Model Studio CS Трубопроводы. Данные используются при компоновке оборудования, трассировке трубопроводов и размещении арматуры.
Хранение
Файл задания может быть сохранен в CADLib Модель и Архив или на внешнем диске.
Контроль связей
При обработке задания в среде 3D-моделирования система отслеживает привязку линий к штуцерам оборудования (начало и конец), а также связь арматуры с соответствующими технологическими линиями.

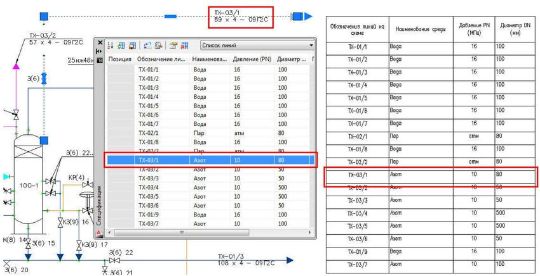

Автоматическое формирование табличной документации
Спецификатор
Интерактивное диалоговое окно для просмотра состава модели в виде таблицы заданной формы. Финальные документы автоматически генерируются в форматах Microsoft Office или непосредственно на чертеже AutoCAD/nanoCAD.
Настройка форм
Встроенные инструменты позволяют создавать собственные шаблоны документов, которые заполняются программой в автоматическом режиме.
Стандартная поставка
Разработчики включили наиболее востребованные типы таблиц: экспликация оборудования, спецификация изделий и материалов, легенда УГО, таблица потоков и другие.
Преимущества продукта
Удобная среда проектирования
Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.
База данных оборудования, изделий и материалов
Стандартная библиотека поставляемая в составе дистрибутива включает:
- оборудование;
- детали трубопроводов и арматуру;
- опоры трубопроводов;
- детали уплотнения (прокладки и т.д.);
- детали крепления (болты, гайки и т.д.);
- строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).
Обновление базы данных через Интернет
Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.
Интеграция с документооборотом
Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.
Интероперабельность с любыми BIM-моделями
Model Studio CS имеет встроенные средства импорта и экспорта данных:
- качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
- совместимость с любыми моделями в формате DWG;
- прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
- импорт из Intergraph Smart3D через SAT и CSV;
- импорт из AVEVA PDMS через RVM и ATT;
- импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
- другое ПО…
Поддержка формата IFC
Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:
- гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
- универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
- интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
- мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
- функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
- поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
- поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.
Легкий переход с 2D на 3D проектирование
Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.
Полноценное решение
Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.
Используйте на всех стадиях
Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.
Model Studio CS лучше зарубежных аналогов
В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.
Стоимость
| Лицензии | Локальная | Сетевая | |
| Право на использование программного обеспечения Model Studio CS Технологические схемы (3.x, постоянные лицензии) * | 105 300 ₽ | 105 300 ₽ | |
| Право на использование программного обеспечения Model Studio CS Технологические схемы (3.x, 3 месяца) | 18 200 ₽ | 18 200 ₽ | |
| Право на использование программного обеспечения Model Studio CS Технологические схемы (3.x, 1 год) | 63 000 ₽ | 63 000 ₽ | |
| Право на использование программного обеспечения Model Studio CS Технологические схемы (3.x, 2 года) | 100 000 ₽ | 100 000 ₽ |
* Обязательно приобретение подписки на обновления
| Подписки на обновления | Локальная | Сетевая | |
| Право на использование программного обеспечения Model Studio CS Технологические схемы (Subscription (1 год)) | 26 400 ₽ | 26 400 ₽ | |
| Право на использование программного обеспечения Model Studio CS Технологические схемы (Subscription (2 года)) | 47 400 ₽ | 47 400 ₽ | |
| Право на использование программного обеспечения Model Studio CS Технологические схемы (Subscription (3 года)) | 63 000 ₽ | 63 000 ₽ | |
| Право на использование программного обеспечения Model Studio CS Технологические схемы (Subscription Recovery (за 1 месяц)) | 2 200 ₽ | 2 200 ₽ |
Технические требования
Программное обеспечение
Графическая CAD-платформа:
- nanoCAD Plus 21 (с модулем «3D»);
- платформа nanoCAD 22-24 (с модулем «3D»);
- PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
- SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.
- Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).
- Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
- Windows 8.1, 10, 11 64-bit.
Аппаратное обеспечение
- Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
- Монитор 1024x768 True Color.
- Видеокарта с обязательной поддержкой DirectX 11-12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
- Мышь или другие устройства указания, поддерживаемые операционной системой.
- Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
- Свободное место на жестком диске - 6 Гб (минимум). Тип жесткого диска - SSD (рекомендуется), HDD.
