Model Studio CS Водоснабжение и канализация

Инженерный программный комплекс для информационного моделирования внутренних систем водоснабжения и канализации зданий, предназначенный для их разработки и выпуска проектной или рабочей документации (марка ВК)
Протестировать

Model Studio CS Водоснабжение и канализация

Инженерный программный комплекс для информационного моделирования внутренних систем водоснабжения и канализации зданий, предназначенный для их разработки и выпуска проектной или рабочей документации (марка ВК)
Протестировать

Model Studio CS Водоснабжение и канализация

Инженерный программный комплекс для информационного моделирования внутренних систем водоснабжения и канализации зданий, предназначенный для их разработки и выпуска проектной или рабочей документации (марка ВК)
Протестировать

Основной функционал

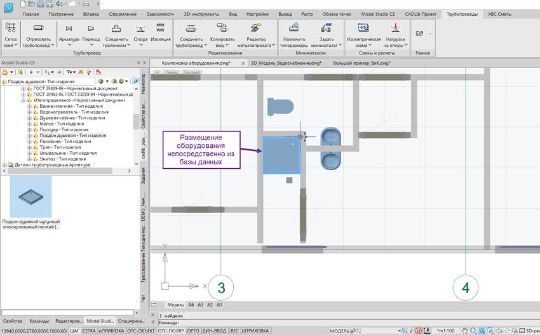

Компоновка оборудования

Инструменты и проверка
Программа предоставляет все необходимые инструменты для компоновки. Они позволяют удобно работать и проверять допустимые расстояния на любом этапе проекта.

2D/3D-представление
Функция быстрого перехода из 2D в 3D — наглядный пример такого инструмента. Проект создается на плоском плане, а переключение в трехмерный вид выполняется одним нажатием кнопки.

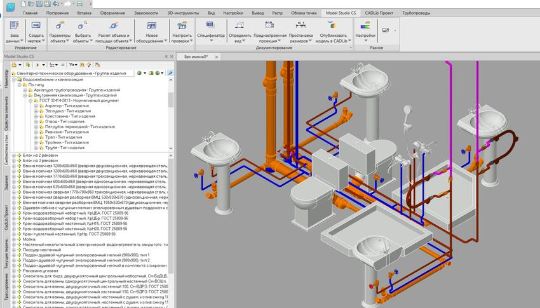

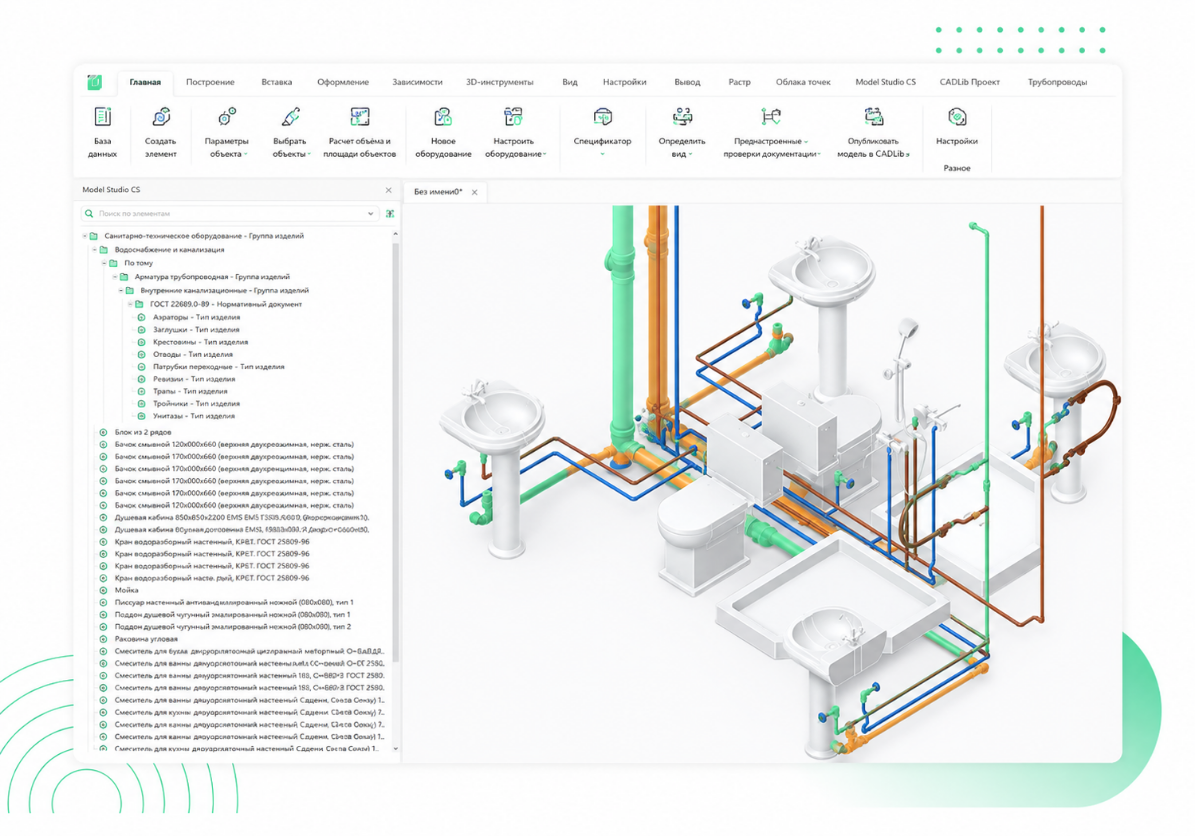

База данных оборудования, изделий и материалов

База данных оборудования
Каталоги Model Studio CS в стандартной поставке охватывают широкий спектр изделий для систем водоснабжения и канализации.

Инструменты работы с базой
Для поиска доступны простые запросы, выборки по условиям, предопределенные выборки, классификаторы и миникаталоги.

Предварительный просмотр и атрибуты
До вставки в чертеж можно посмотреть внешний вид объекта и получить его полную информацию: марку, производителя, материал, вес, состав и другие данные для принятия решения.

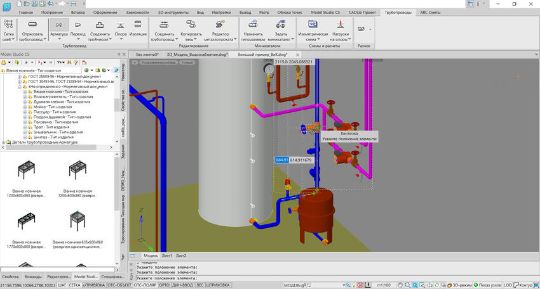

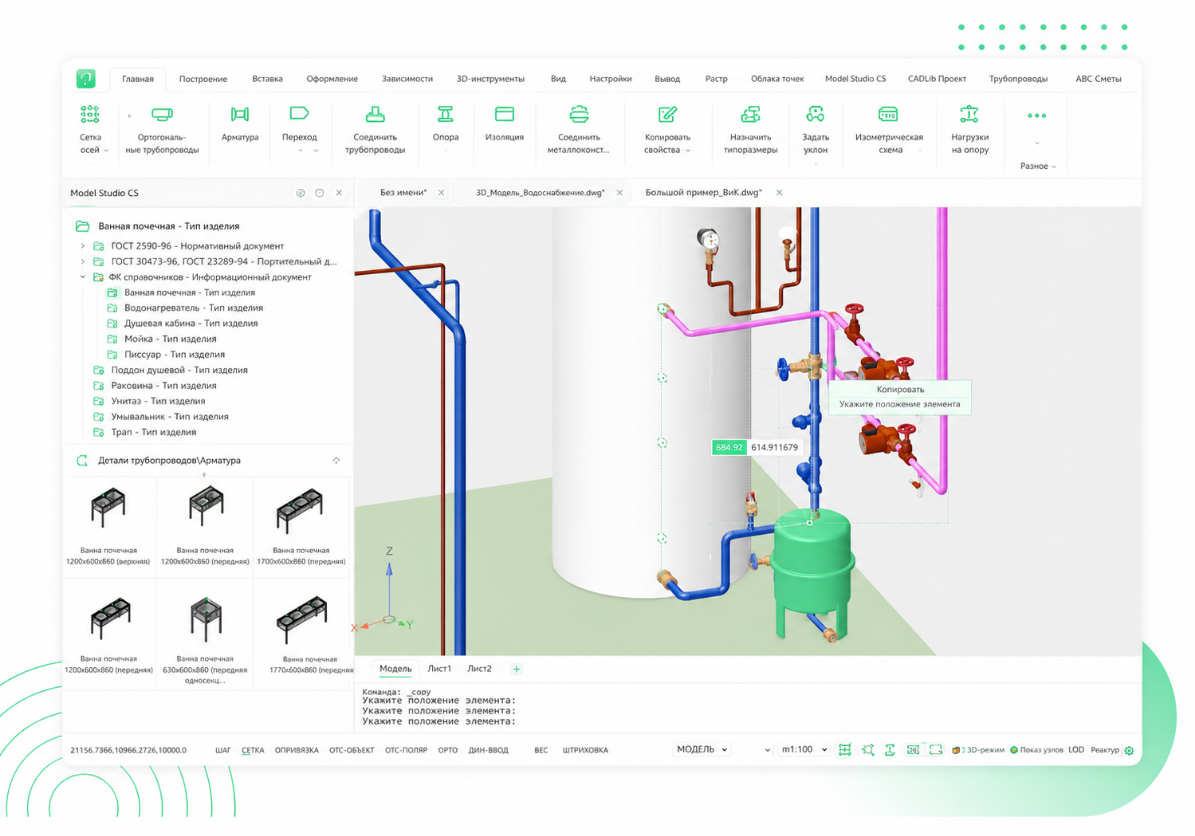

Трехмерное моделирование

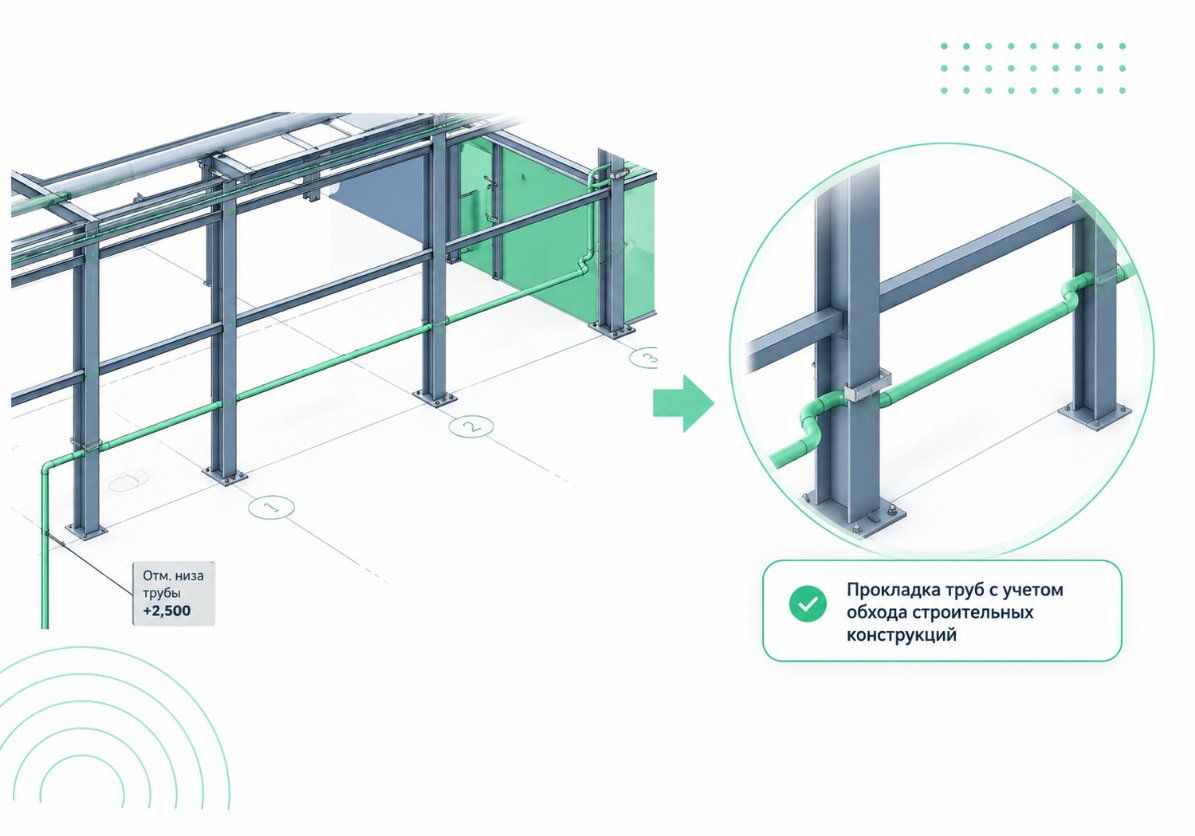

Инструменты трассировки
Программа позволяет отрисовывать трубопроводы по координатам, углам и привязкам. Для точного позиционирования относительно объектов смежных специальностей используются интеллектуальные средства, например координатные фильтры.

Стандартные функции
Доступны все базовые возможности построения и редактирования элементов модели.

Уникальные возможности

  • генерация параллельных трубопроводов, позволяющая сократить время создания трехмерных моделей внутренних сетей; создание ломаных видов;
  • тиражирование опор с заданным шагом для эффективной расстановки опор по трубопроводам;
  • простановка гребенчатых выносок на планах и разрезах;
  • создание одним нажатием кнопки байпасных соединений, П-образных и Z-образных участков, подъемов, опусков;
  • задание и редактирование уклонов трубопроводов, с автоматической «подгонкой» модели под новый уклон.

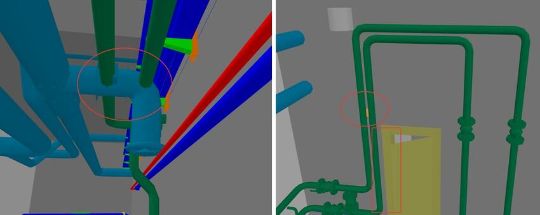

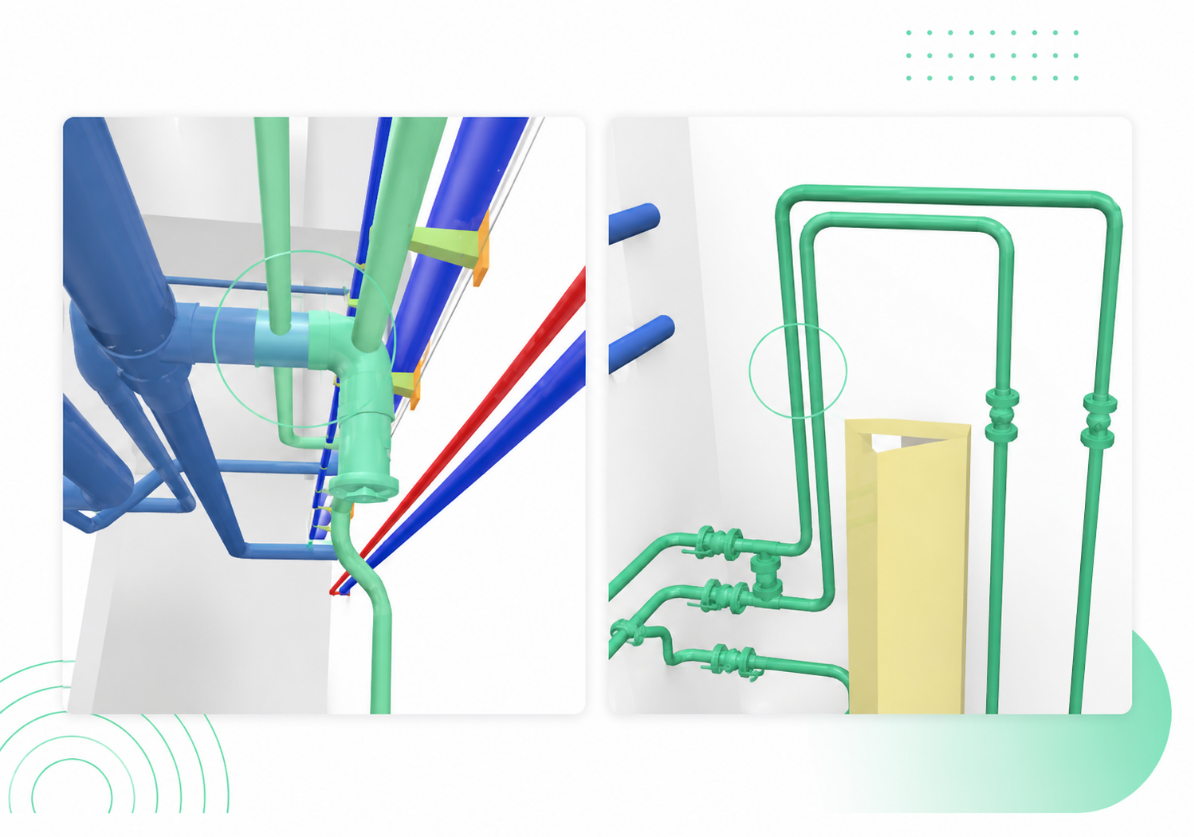

Проверка модели на коллизии

Сложности визуального анализа и измерений
При высокой плотности трубопроводов, оборудования и конструкций визуальный анализ 3D-модели затруднен. В обычных САПР измерение расстояний между объектами требует больших трудозатрат.

Автоматическая проверка коллизий и нарушений расстояний
Программа Model Studio CS имеет специальный функционал для автоматической проверки нарушений расстояний и самопересечений объектов модели.

Возможности системы
Проверка коллизий позволяет контролировать расстояния между трубопроводами, деталями систем, оборудованием, конструкциями, кабелями и другими элементами проекта.

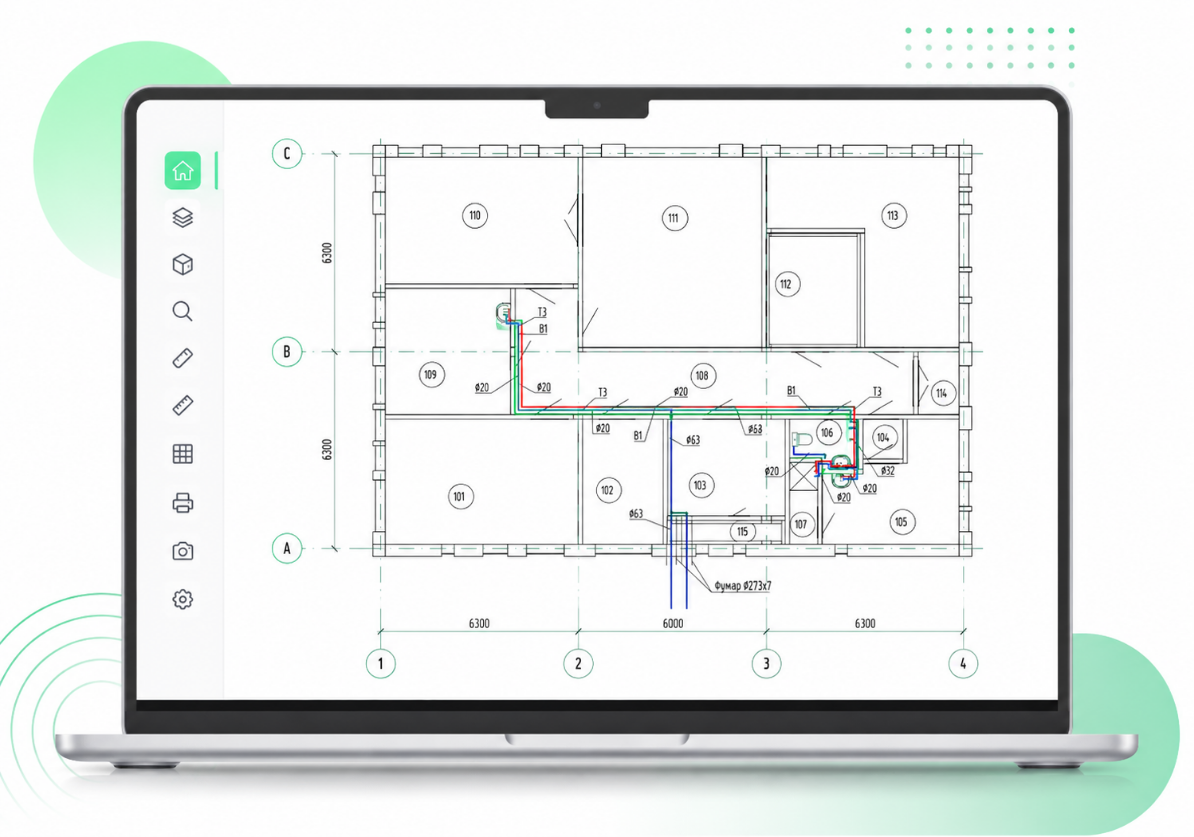

Автоматическая генерация чертежей планов, видов, разрезов и схем

Средства документирования
Model Studio CS Водоснабжение и канализация автоматически формирует высококачественные чертежи.

Процесс создания
Получение чертежа сводится к двум простым шагам:

  1. определение линии разреза, а также его глубины и высоты для установки границ вида на модели;
  2. указание места размещения на чертеже, выбор масштаба и настройка автоматического нанесения размеров и обозначений.

Автоматическое формирование спецификации и табличных документов

Генерация документации
На основе 3D-модели Model Studio CS автоматически формирует полный комплект табличной документации: спецификации оборудования и материалов, заказные спецификации, экспликации.

Действия пользователя
Необходимо выбрать только шаблон документа и формат приложения для выгрузки.

Поддерживаемые форматы

  • MS Word;
  • MS Excel;
  • Rich Text Format (RTF);
  • Таблицы AutoCAD или nanoCAD непосредственно на чертеже.

Работа в CADLib Проект

Интеграция в единую среду
Модели, чертежи и спецификации Model Studio CS Водоснабжение и канализация полностью интегрированы в комплексную систему проектирования на базе CADLib Проект.

Совместная работа
Единая база данных минимизирует ошибки и повышает качество моделей. Пользователь может подгружать объекты смежников для принятия решений с полной информацией об объекте.

Актуализация данных
Программа отслеживает устаревшие объекты смежных специальностей и предлагает их обновить.

Преимущества продукта

Удобная среда проектирования

Model Studio CS предлагает по-настоящему комфортный рабочий интерфейс, включающий максимально возможное пространство для обзора графики, оптимальное расположение панелей и меню, множество динамических подсказок и прекрасные инструменты проектирования.

База данных оборудования, изделий и материалов

Стандартная библиотека поставляемая в составе дистрибутива включает:
  • оборудование;
  • детали трубопроводов и арматуру;
  • опоры трубопроводов;
  • детали уплотнения (прокладки и т.д.);
  • детали крепления (болты, гайки и т.д.);
  • строительные и металлоконструкции (площадки обслуживания, лестницы, стремянки, сортамент металлопроката, кабельные конструкции, консоли, эстакады, стены, колонны, фундаменты, бетонные и металлические ограждения).

Обновление базы данных через Интернет

Базы данных оборудования, изделий и материалов регулярно обновляются. Каждый легальный пользователь Model Studio CS может активировать доступ к web-серверу и таким образом получить доступ ко всем элементам базы.

Интеграция с документооборотом

Model Studio CS — это решение без промежуточных файлов, без непонятных и вредных для комплексного проектирования промежуточных транспортных форматов, поэтому интеграция с системами документооборота происходит быстро и просто.

Интероперабельность с любыми BIM-моделями

Model Studio CS имеет встроенные средства импорта и экспорта данных:
  • качественный и надежный импорт/экспорт BIM-моделей из других систем на базе формата IFC;
  • совместимость с любыми моделями в формате DWG;
  • прямая публикация BIM-моделей из Autodesk Revit, Autodesk Inventor, Autodesk Navisworks, Renga в центральную базу данных проекта CAD;
  • импорт из Intergraph Smart3D через SAT и CSV;
  • импорт из AVEVA PDMS через RVM и ATT;
  • импорт данных из CREDO Геология (XPG), ЛИРА, SCAD, СТАРТ, CPipe;
  • другое ПО…

Поддержка формата IFC

Model Studio CS имеет встроенные средства для поддержки файлов формата IFC:
  • гибкая настройка профилей экспорта для передачи BIM-модели Model Studio CS в формат IFC;
  • универсальная настройка профилей экспорта BIM-моделей из IFC в Model Studio CS;
  • интерфейс пользователя для отображения объектной структуры файла IFC и сопоставляемые параметры модели Model Studio CS;
  • мэппинг параметров BIM-модели Model Studio CS при экспорте в IFC;
  • функционал передачи твердотельной параметрической графики объектов BIM-модели Model Studio CS в графическое представление IFC;
  • поддержка сохранения иерархической структуры проекта BIM-модели Model Studio CS в иерархическую структуру IFC;
  • поддержка импорта и экспорта BIM-моделей в формате IFC 2×3, IFC4.

Легкий переход с 2D на 3D проектирование

Уникальные средства быстрого перехода от двумерного представления к трехмерному позволяют выполнять проект на привычном плоском плане (2D), переключаясь в трехмерный вид (3D) одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

Полноценное решение

Рабочее место, где установлена программа, уже оснащено всем необходимым для проектирования: средствами трехмерного моделирования, проверки коллизий, подготовки расчетной модели, генерации чертежей и спецификаций, а также инструментами автоматического образмеривания, простановки позиций и надписывания. Все это входит в стоимость программы.

Используйте на всех стадиях

Быстрые алгоритмы, сверхскоростные возможности расчета и оформления, работа с планом идеально подходят для ранних стадий проекта, когда остается еще много неопределенностей — например, при подготовке к тендерам с использованием приблизительного рельефа, при проектировании «с колес», когда от заказчика поступает множество изменений. Другие программные средства таких возможностей не предоставляют.

Model Studio CS лучше зарубежных аналогов

В Model Studio CS всё на русском языке — и интерфейс, и комплект документации. Техническая поддержка предоставляется российскими специалистами, ранее работавшими инженерами в проектных организациях.
Библиотека оборудования, изделий и материалов включает продукцию ведущих предприятий России, Украины, Беларуси, а также многих всемирно известных производителей.
Стоимость Model Studio CS много ниже стоимости зарубежных аналогов, при этом его возможности шире, а функционал проработан лучше.

Стоимость

Лицензирование локальной и сетевой версий

Model Studio CS Открытые распределительные устройства
(3.x, постоянные лицензии)*

172 700 руб.
Купить

Model Studio CS Открытые распределительные устройства
(3.x, 3 месяца)

29 900 руб.
Купить

Model Studio CS Открытые распределительные устройства
(3.x, 1 год)

103 700 руб.
Купить

Model Studio CS Открытые распределительные устройства
(3.x, 2 года)

164 100 руб.
Купить

* При покупке постоянных лицензий приобретение подписки на обновления обязательно

Подписки на обновления (локальная и сетевая версии)

Model Studio CS Водоснабжение и канализация (Subscription,.1.год)

 43 100 руб.
Купить

Model Studio CS Водоснабжение и канализация (Subscription,.2.года)

  77 800 руб.
Купить

Model Studio CS Водоснабжение и канализация (Subscription,.2.года)

103 700 руб.
Купить

Model Studio CS Водоснабжение и канализация (Subscription,.1.месяц)

  3 600 руб.
Купить

Технические требования

Программное обеспечение

Графическая CAD-платформа:

  • nanoCAD Plus 21 (с модулем «3D»);
  • платформа nanoCAD 22-24 (с модулем «3D»);
СУБД (опционально):
  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.
  • Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).
Операционная система:
  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
  • Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

  • Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
  • Монитор 1024x768 True Color.
  • Видеокарта с обязательной поддержкой DirectX 11-12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
  • Свободное место на жестком диске - 6 Гб (минимум). Тип жесткого диска - SSD (рекомендуется), HDD.
